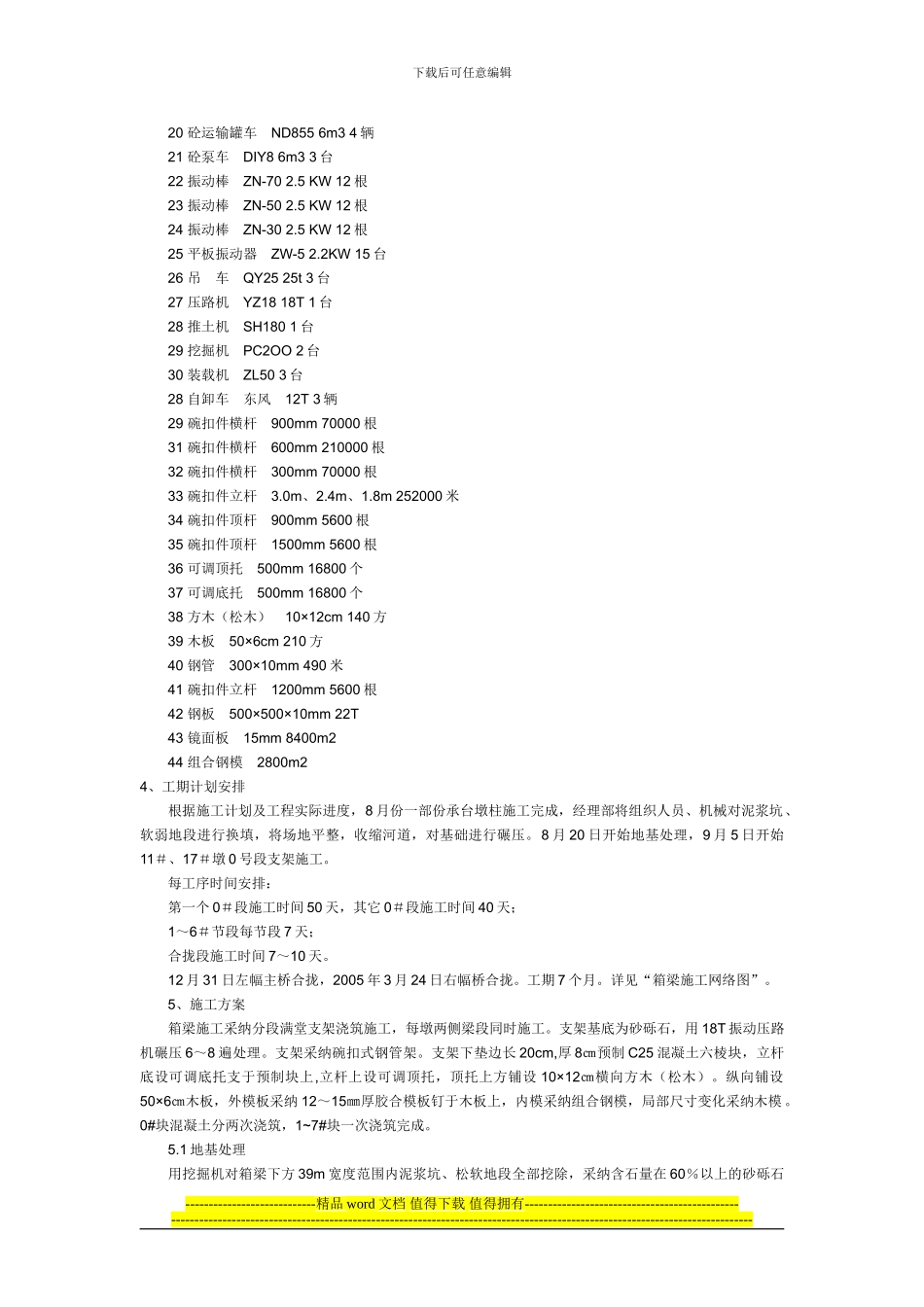

下载后可任意编辑1、工程说明 主桥 11～17#墩上部结构为 50m+6×80m+50m 八孔一联三向预应力混凝土连续箱梁，主墩为 V 型墩结构,V 墩与箱梁整体浇注。连续箱梁一联长 580m，分左右两幅,梁顶位于半径 20000m 竖圆曲线,纵坡为1.36％的双向斜坡上。主梁横断面采纳单室单箱断面，箱梁顶板宽 17.25m，横桥向双向放坡 1.5%，两侧翼缘板悬臂长 4.275m，顶板厚 0.28m，底板厚度由根部的 0.6m 变化至 1/4 跨的 0.25m。顺桥向梁高采纳二次抛物线变化，根部梁高 4m，跨中梁高 2m，箱梁采纳斜腹板，腹板宽 50～80cm，斜度 1︰4，根部箱梁底宽 7m，跨中箱梁底宽 8m。 主梁采纳三向预应力体系，纵向预应力钢束布在顶板、底板和腹板，顶板束采纳 19-Фj15.24、15-Фj15.24、12-Фj15.24、9-Фj15.24 四种锚束结构。横向预应力钢绞线采纳 4-Фj15.24 扁锚索。竖向预应力钢筋采纳 Ф25 高强度精轧螺纹钢筋。 2、施工队伍安排 箱梁施工设四个工程队，一个搅拌站。第一工程队负责 15＃墩、16＃墩、17＃墩施工；第三工程队负责13＃墩、14＃墩施工；第四工程队负责 11＃墩、12＃墩施工；搅拌站负责全部混凝土生产和运输。 3、施工材料及机具计划 1、施工材料计划 混凝土 钢 筋 钢绞线 φj 25 粗钢筋 盆式支座 C50 Ⅰ 级 Ⅱ级 φj15.24 m3 T T T T 个 19507 634 3723 784 65 36 锚头 锚具 波纹管 BM15-4 OVM15-9 OVM15-12 OVM15-15 OVM15-19 YGM-25 φ36 φ80 φ90 φ100 φ70×19 套 套 套 套 套 套 m m m m m 4632 292 112 312 1088 11184 15519 2431 9793 22268 36732 2、施工机具计划 序号 机械名称 规格型号 额定功率(kW)或容量(m3)或吨位(t) 数量 1 张拉千斤顶 YDC250 250t 6 台 2 张拉千斤顶 YCW400 400t 6 台 3 张拉千斤顶 YG70 70t 4 台 4 张拉千斤顶 YG25 25t 4 台 5 电动油泵 ZB4-500 50Mpa 20 台 6 压浆机 2NB6-32 3 台 7 钢筋切断机 FG40A 3 台 8 钢筋调直机 CT4-14 3 台 9 钢筋弯曲机 CW32 3 台 10 滚压直螺纹机 3 台 11 对焊机 WH150 3 台 12 沟通电焊机 BX-300 15KVA 9 台 13 沟通电焊机 BX-400 18KVA 9 台 14 沟通电焊机 BX-500 24KVA 9 台 15 变压器 S9-400/10 400KVA 1 台 16 变压器 S9-160/10 160KVA 1 台 17 水泵 D55×8 5kW 30 台 1...
