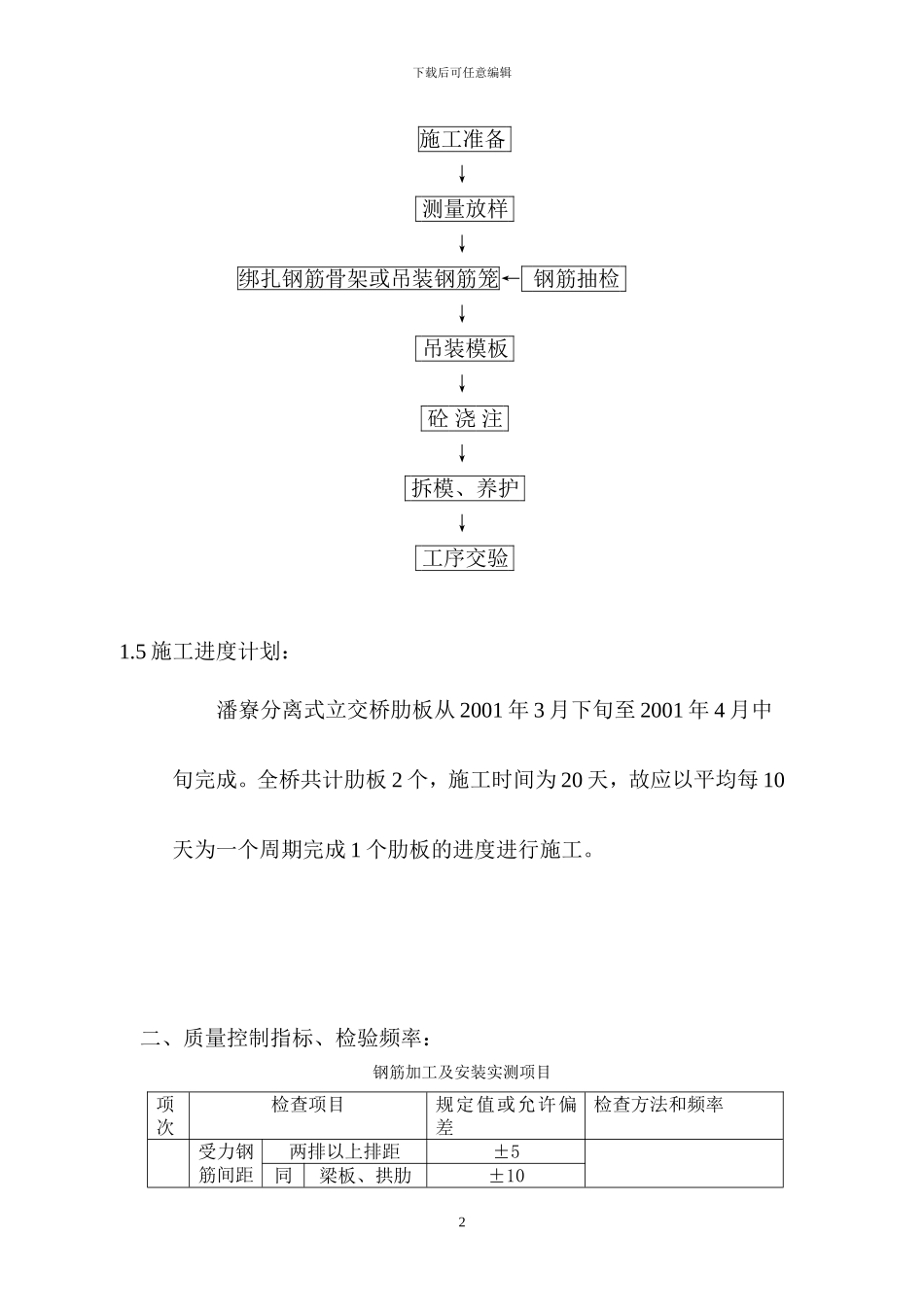

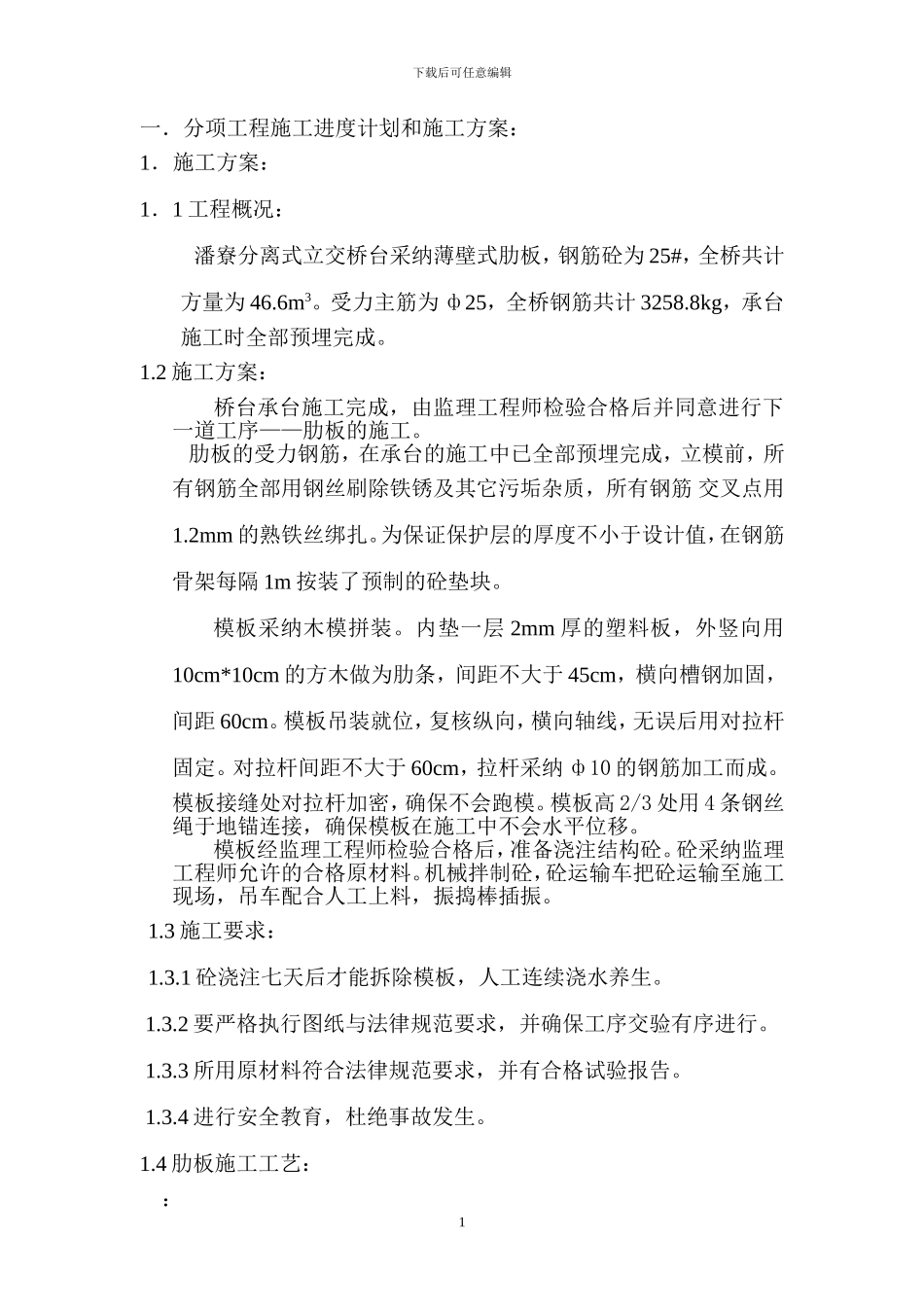

下载后可任意编辑一．分项工程施工进度计划和施工方案：1．施工方案：1．1 工程概况： 潘寮分离式立交桥台采纳薄壁式肋板，钢筋砼为 25#，全桥共计方量为 46.6m3。受力主筋为 ф25，全桥钢筋共计 3258.8kg，承台施工时全部预埋完成。1.2 施工方案： 桥台承台施工完成，由监理工程师检验合格后并同意进行下一道工序——肋板的施工。 肋板的受力钢筋，在承台的施工中已全部预埋完成，立模前，所有钢筋全部用钢丝刷除铁锈及其它污垢杂质，所有钢筋 交叉点用1.2mm 的熟铁丝绑扎。为保证保护层的厚度不小于设计值，在钢筋骨架每隔 1m 按装了预制的砼垫块。模板采纳木模拼装。内垫一层 2mm 厚的塑料板，外竖向用10cm*10cm 的方木做为肋条，间距不大于 45cm，横向槽钢加固，间距 60cm。模板吊装就位，复核纵向，横向轴线，无误后用对拉杆固定。对拉杆间距不大于 60cm，拉杆采纳 ф10 的钢筋加工而成。模板接缝处对拉杆加密，确保不会跑模。模板高 2/3 处用 4 条钢丝绳于地锚连接，确保模板在施工中不会水平位移。模板经监理工程师检验合格后，准备浇注结构砼。砼采纳监理工程师允许的合格原材料。机械拌制砼，砼运输车把砼运输至施工现场，吊车配合人工上料，振捣棒插振。1.3 施工要求：1.3.1 砼浇注七天后才能拆除模板，人工连续浇水养生。 1.3.2 要严格执行图纸与法律规范要求，并确保工序交验有序进行。 1.3.3 所用原材料符合法律规范要求，并有合格试验报告。 1.3.4 进行安全教育，杜绝事故发生。1.4 肋板施工工艺： ：1下载后可任意编辑施工准备 ↓ 测量放样 ↓ 绑扎钢筋骨架或吊装钢筋笼← 钢筋抽检 ↓ 吊装模板 ↓ 砼 浇 注 ↓ 拆模、养护 ↓ 工序交验 1.5 施工进度计划：潘寮分离式立交桥肋板从 2001 年 3 月下旬至 2001 年 4 月中旬完成。全桥共计肋板 2 个，施工时间为 20 天，故应以平均每 10天为一个周期完成 1 个肋板的进度进行施工。二、质量控制指标、检验频率：钢筋加工及安装实测项目项次检查项目规定值或允许偏差检查方法和频率受力钢筋间距两排以上排距±5同梁板、拱肋±102下载后可任意编辑1(mm)排每构件检查 2 个断面、用尺量基础、锚碇、墩台、柱±20灌注桩±202箍筋、横向水平钢筋、螺旋盘间距(mm)+0，-20每构件检查 5~10 个间距3钢筋骨架尺寸(mm)长±10按骨架总数 30%抽查宽、高或直径±54弯起钢筋位置(mm)±20每骨架抽查 30%5保护层厚度(mm)柱、梁、...
