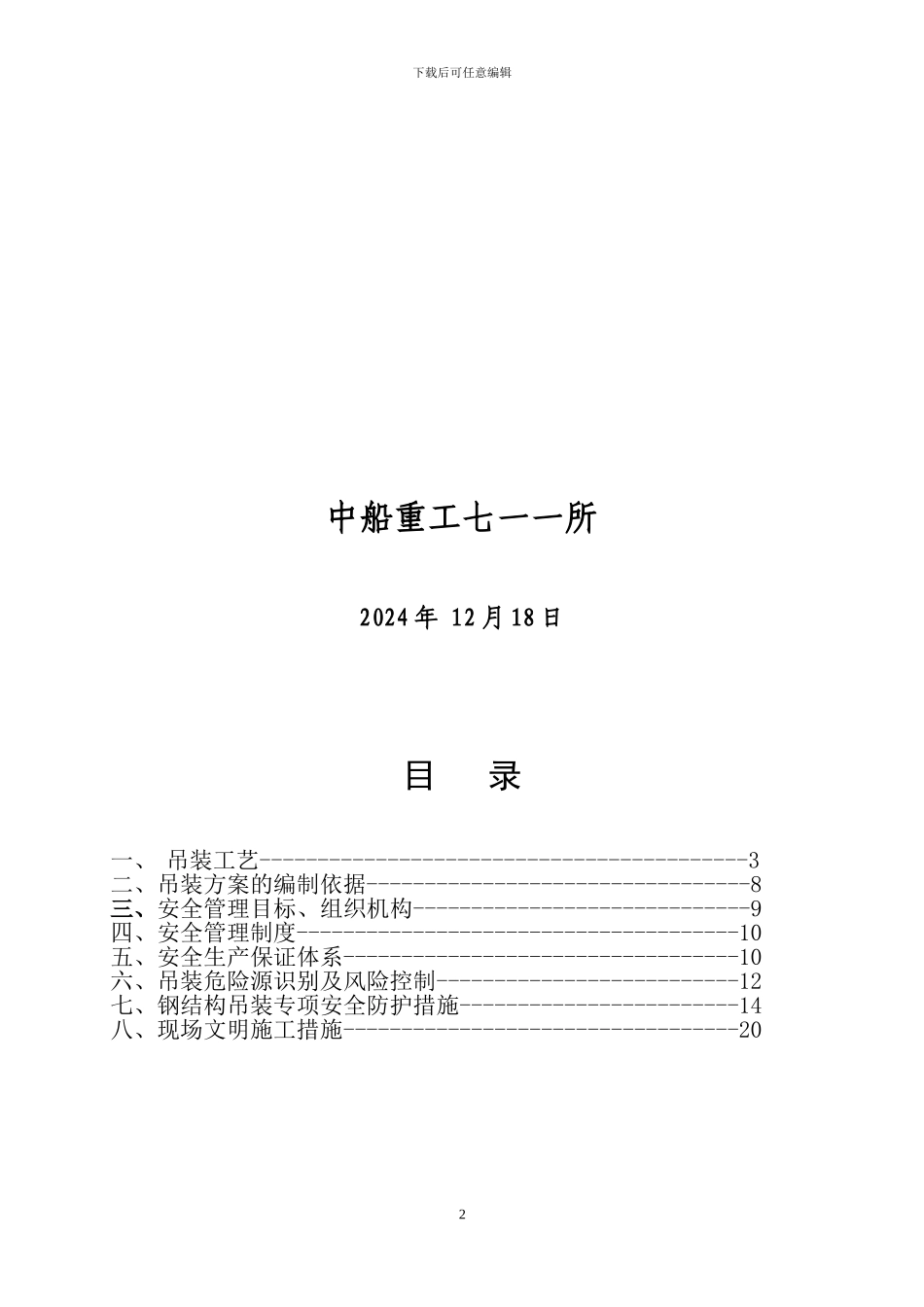

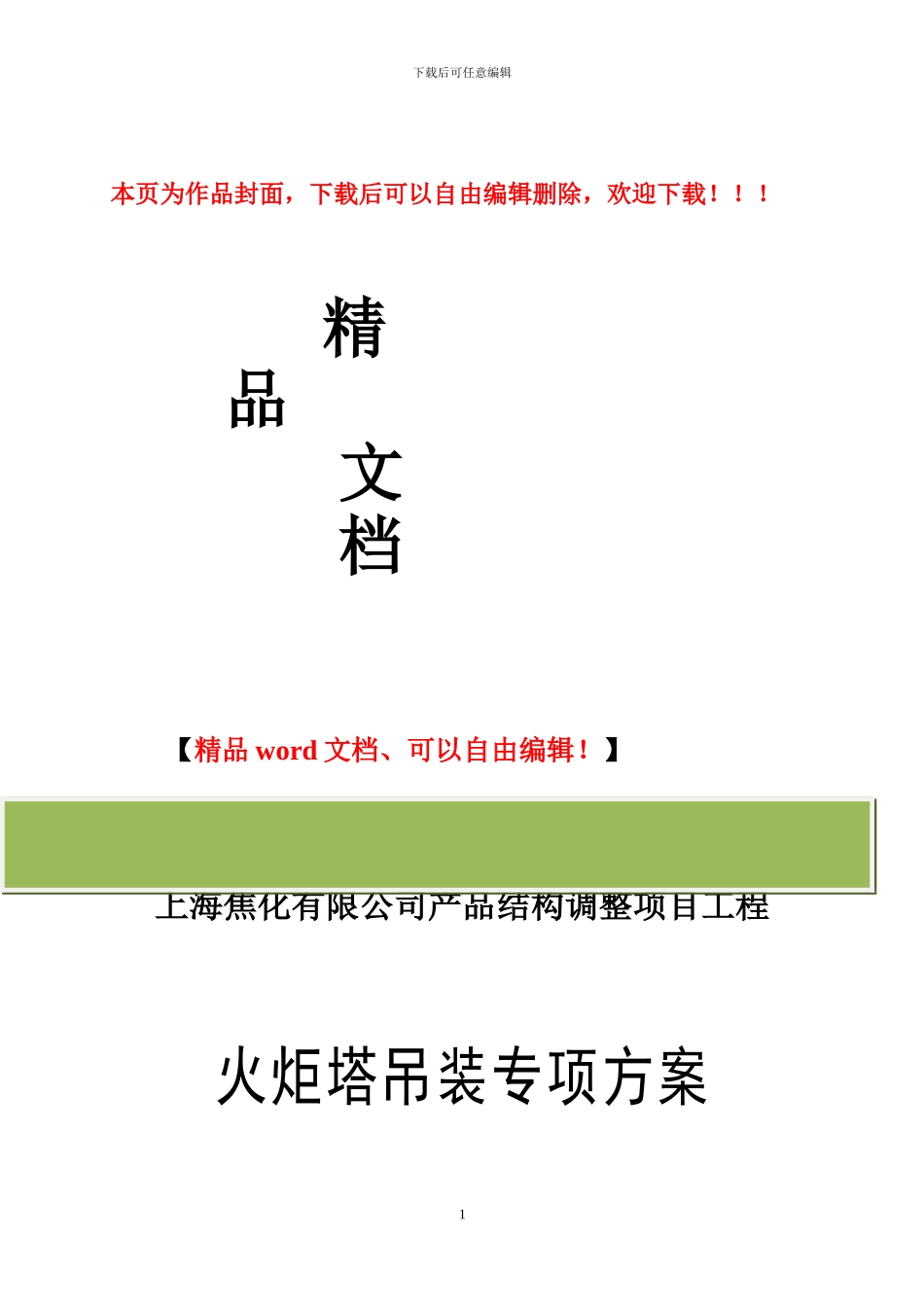

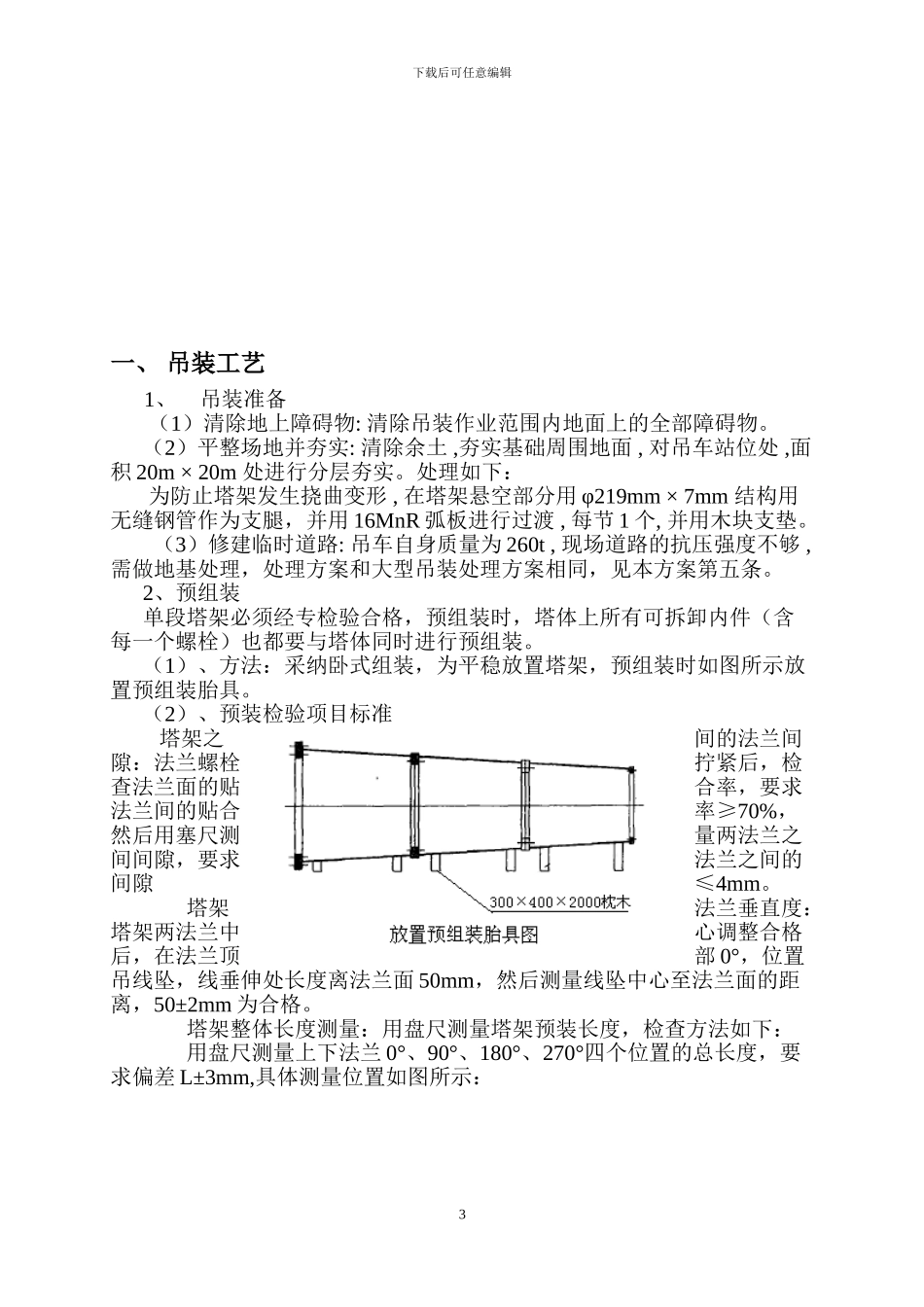

下载后可任意编辑本页为作品封面,下载后可以自由编辑删除,欢迎下载!!! 精 品文档1【精品 word 文档、可以自由编辑!】上海焦化有限公司产品结构调整项目工程火炬塔吊装专项方案1下载后可任意编辑中船重工七一一所2024 年 12 月 18 日目 录一、 吊装工艺------------------------------------------3二、吊装方案的编制依据---------------------------------8三、安全管理目标、组织机构-----------------------------9四、安全管理制度--------------------------------------10五、安全生产保证体系----------------------------------10六、吊装危险源识别及风险控制--------------------------12七、钢结构吊装专项安全防护措施------------------------14八、现场文明施工措施----------------------------------202下载后可任意编辑一、 吊装工艺1、吊装准备(1)清除地上障碍物: 清除吊装作业范围内地面上的全部障碍物。 (2)平整场地并夯实: 清除余土 ,夯实基础周围地面 , 对吊车站位处 ,面积 20m × 20m 处进行分层夯实。处理如下: 为防止塔架发生挠曲变形 , 在塔架悬空部分用 φ219mm × 7mm 结构用无缝钢管作为支腿,并用 16MnR 弧板进行过渡 , 每节 1 个, 并用木块支垫。 (3)修建临时道路: 吊车自身质量为 260t , 现场道路的抗压强度不够 , 需做地基处理,处理方案和大型吊装处理方案相同,见本方案第五条。2、预组装单段塔架必须经专检验合格,预组装时,塔体上所有可拆卸内件(含每一个螺栓)也都要与塔体同时进行预组装。(1)、方法:采纳卧式组装,为平稳放置塔架,预组装时如图所示放置预组装胎具。(2)、预装检验项目标准 塔架之间的法兰间隙:法兰螺栓拧紧后,检查法兰面的贴合率,要求法兰间的贴合率≥70%,然后用塞尺测量两法兰之间间隙,要求法兰之间的间隙≤4mm。塔架法兰垂直度:塔架两法兰中心调整合格后,在法兰顶部 0°,位置吊线坠,线垂伸处长度离法兰面 50mm,然后测量线坠中心至法兰面的距离,50±2mm 为合格。塔架整体长度测量:用盘尺测量塔架预装长度,检查方法如下:用盘尺测量上下法兰 0°、90°、180°、270°四个位置的总长度,要求偏差 L±3mm,具体测量位置如图所示:3下载后可任意编辑3、塔架吊装:(1)第一段、第二段、第三段、用 QY25H 汽车吊单件吊装,第四段、第五段用 QY50H 汽车吊单件吊装。(2)第六段~第十三段用 CC2600 履...
