烟水工程PE管道安装施工方案VIP免费

烟水工程PE管道安装施工方案_第1页
1/8

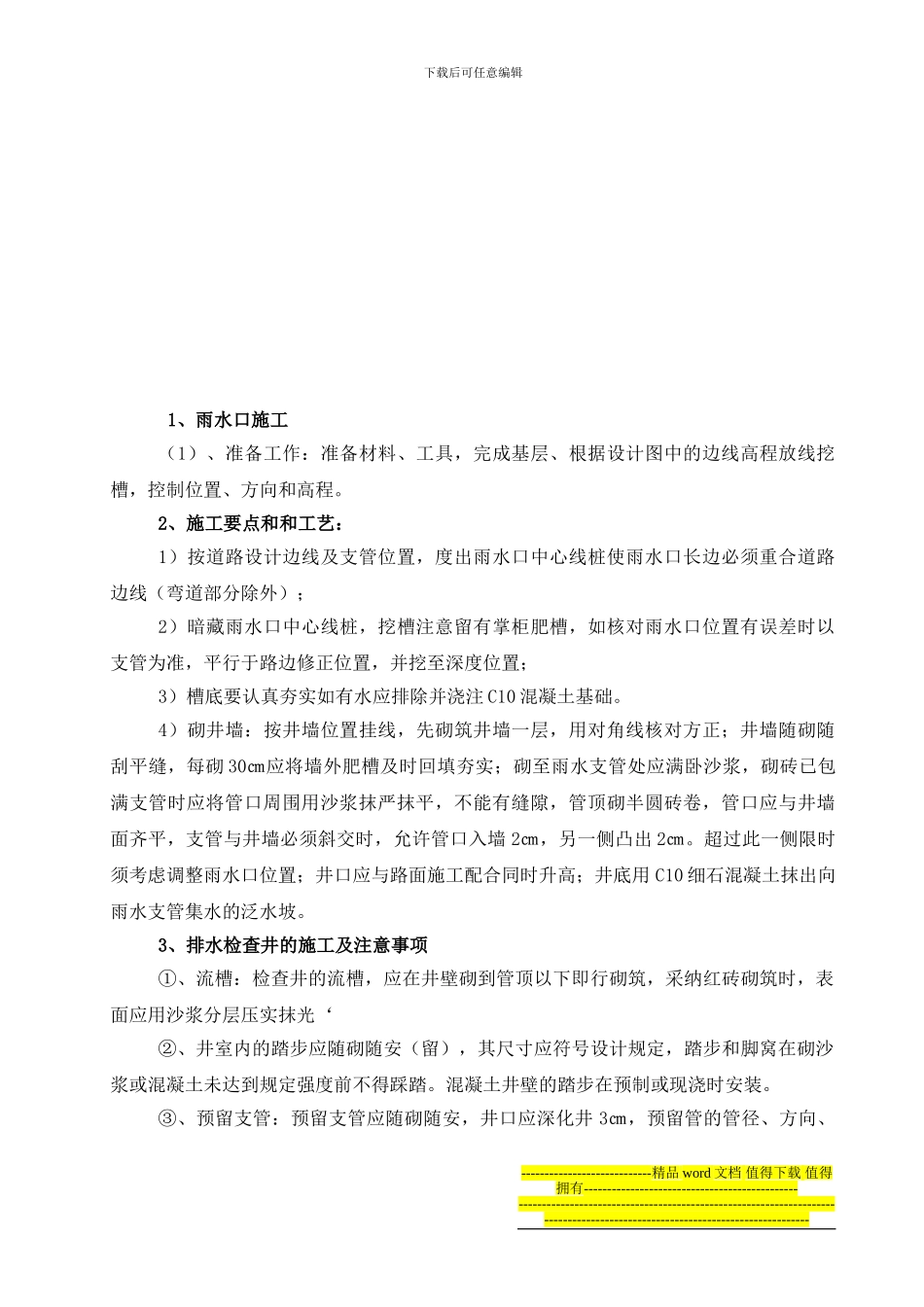

烟水工程PE管道安装施工方案_第2页
2/8

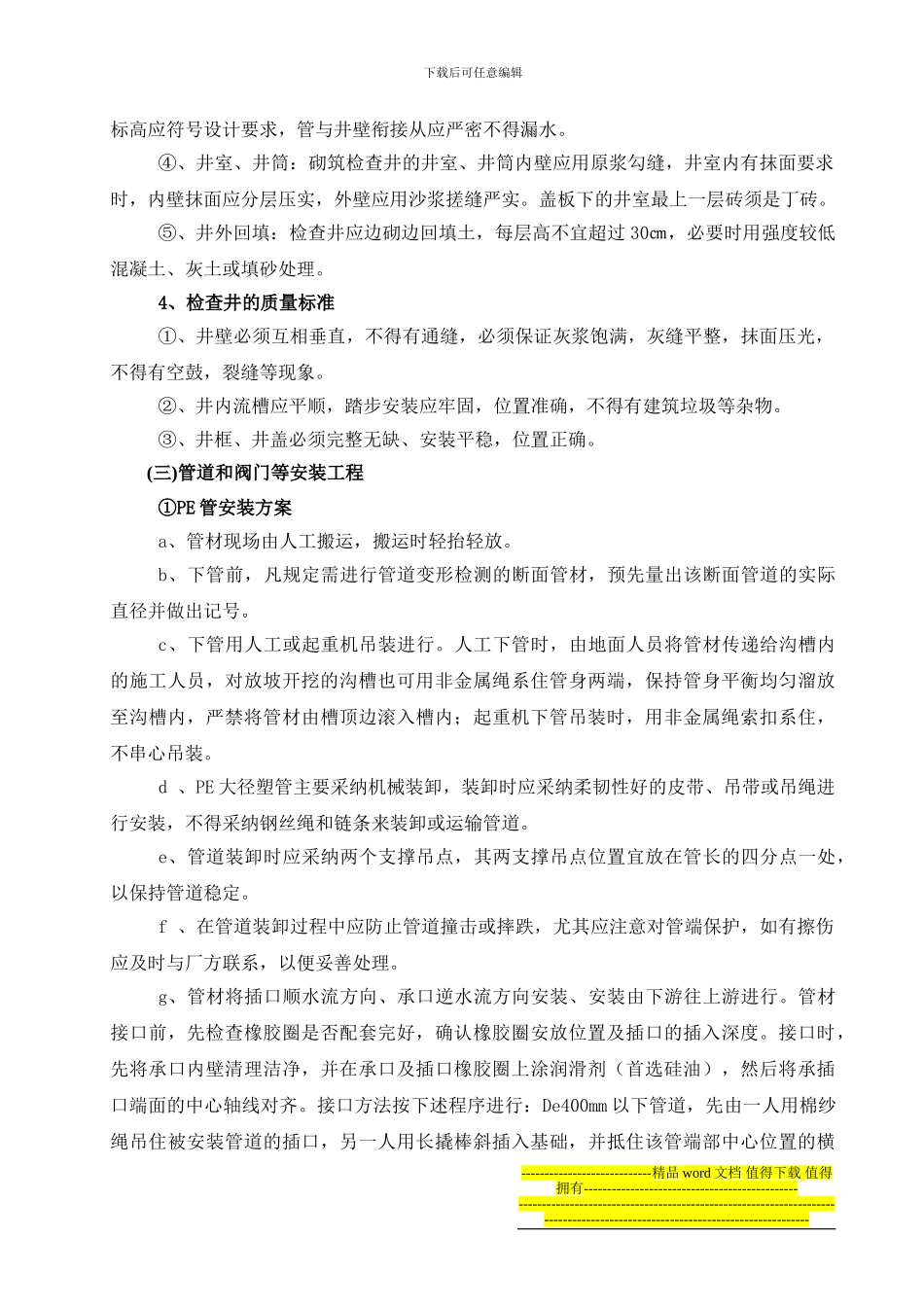

烟水工程PE管道安装施工方案_第3页
3/8
管道及阀门安装工程管道沟槽土石方开挖和回填、闸阀井砌筑、管道及阀门安装。(一)、管道施工施工工艺:测量放线→沟槽土方开挖→基坑验收→砌体施工→管道及阀门安装→沟土回填→单项工程交验(1)测量放线根据设计图纸定出沟槽开挖中线,再根据沟渠大小、合理的放坡系数及工作面宽度,确定出沟槽开挖边线。(2)沟槽土方开挖a、沟槽开挖之前,应清除开挖路线范围内的各种地上障碍物,如不能清除或拆迁,开挖时应实行必要的防护措施。b、沟槽开挖放坡应根据沟槽深度及土质情况进行掌握,遇土质不良地段应实行必要的安全防护措施。c、沟槽开挖应做好降水排水工作,保证槽底土壤不受水浸泡,以保证沟槽的施工质量优良。d、沟槽开挖采纳机械开挖和人工开挖相结合的施工方法,机械开挖沟槽到距设计槽底标高 20 厘米时,采纳人工进行槽底修边检平,沟槽严禁超挖,槽内土严禁扰动。e、沟槽开挖好,经承载力及隐蔽验收合格后,方能进入下一道工序的施工。(3)砌体施工雨水口、检查井砌筑(二)雨水口、排水检查井砌筑严格根据国家标图集及设计图纸进行。工艺流程图如下:检查井施工工艺流程图测量放样配合比试验材料采购基坑开挖验 槽井室基础施工向监理工程师报检井室砌筑井室盖板安装井筒砌筑井盖安装向监理工程师报检单项工程交工向监理工程师报检检 验向监理工程师报检退 货YYNYYY向监理工程师报检Y下载后可任意编辑1、雨水口施工(1)、准备工作:准备材料、工具,完成基层、根据设计图中的边线高程放线挖槽,控制位置、方向和高程。2、施工要点和和工艺:1)按道路设计边线及支管位置,度出雨水口中心线桩使雨水口长边必须重合道路边线(弯道部分除外);2)暗藏雨水口中心线桩,挖槽注意留有掌柜肥槽,如核对雨水口位置有误差时以支管为准,平行于路边修正位置,并挖至深度位置;3)槽底要认真夯实如有水应排除并浇注 C10 混凝土基础。4)砌井墙:按井墙位置挂线,先砌筑井墙一层,用对角线核对方正;井墙随砌随刮平缝,每砌 30㎝应将墙外肥槽及时回填夯实;砌至雨水支管处应满卧沙浆,砌砖已包满支管时应将管口周围用沙浆抹严抹平,不能有缝隙,管顶砌半圆砖卷,管口应与井墙面齐平,支管与井墙必须斜交时,允许管口入墙 2㎝,另一侧凸出 2㎝。超过此一侧限时须考虑调整雨水口位置;井口应与路面施工配合同时升高;井底用 C10 细石混凝土抹出向雨水支管集水的泛水坡。3、排水检查井的施工及注意事项①、流槽:检查井的流槽,应在井...
