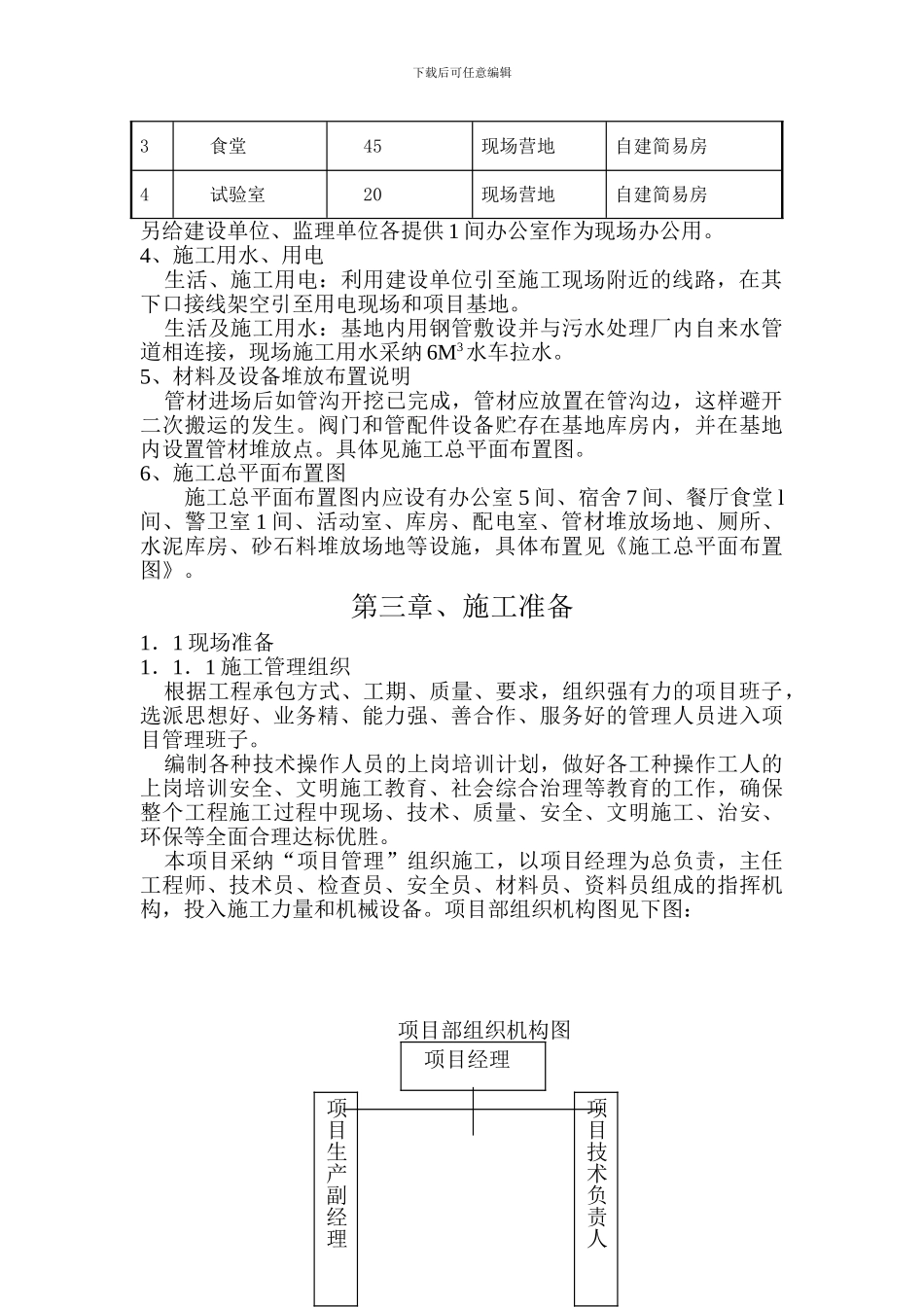

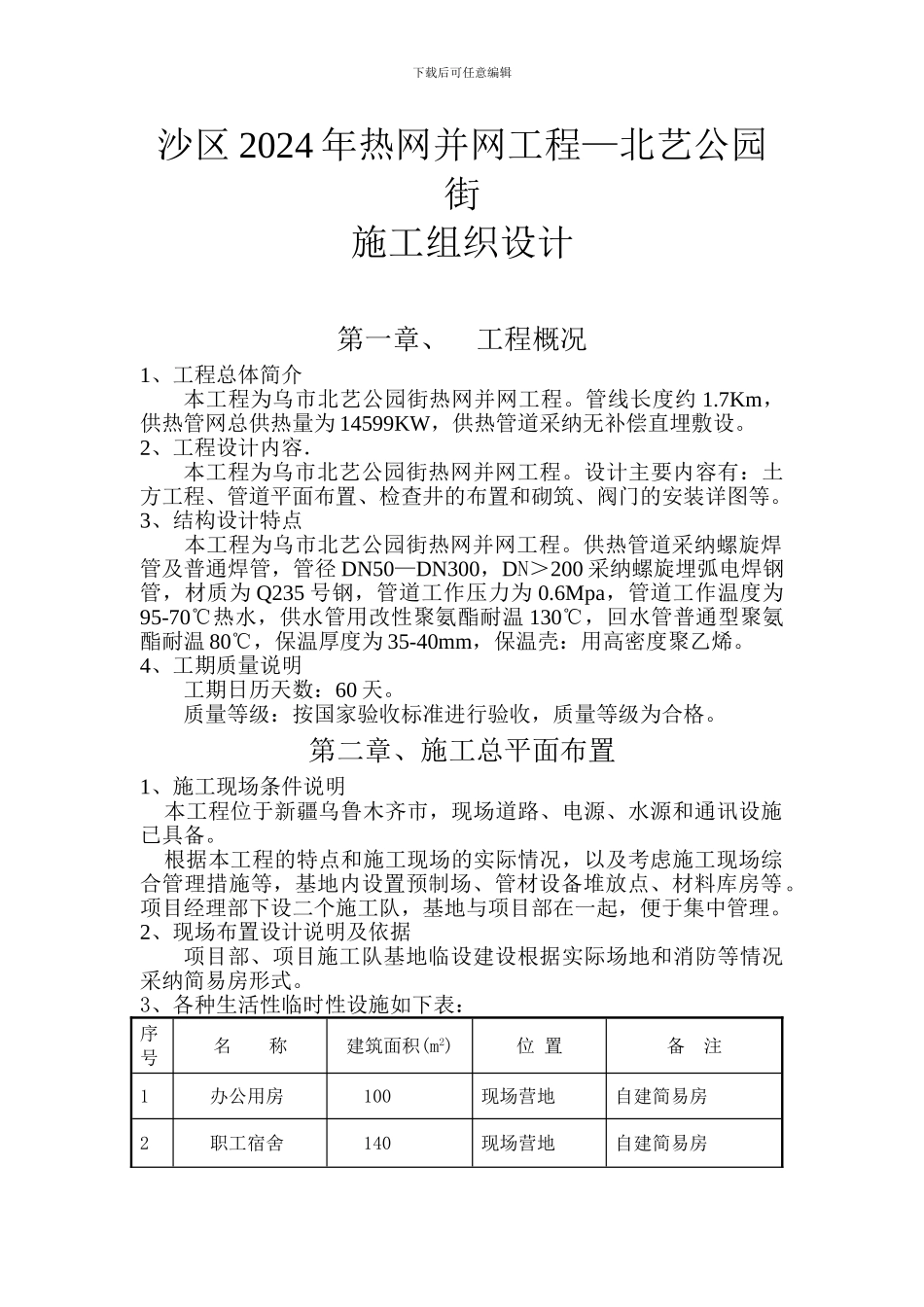

下载后可任意编辑沙区 2024 年热网并网工程—北艺公园街施工组织设计第一章、工程概况1、工程总体简介本工程为乌市北艺公园街热网并网工程。管线长度约 1.7Km，供热管网总供热量为 14599KW，供热管道采纳无补偿直埋敷设。2、工程设计内容．本工程为乌市北艺公园街热网并网工程。设计主要内容有：土方工程、管道平面布置、检查井的布置和砌筑、阀门的安装详图等。3、结构设计特点本工程为乌市北艺公园街热网并网工程。供热管道采纳螺旋焊管及普通焊管，管径 DN50—DN300，DN＞200 采纳螺旋埋弧电焊钢管，材质为 Q235 号钢，管道工作压力为 0.6Mpa，管道工作温度为95-70℃热水，供水管用改性聚氨酯耐温 130℃，回水管普通型聚氨酯耐温 80℃，保温厚度为 35-40mm，保温壳：用高密度聚乙烯。4、工期质量说明工期日历天数：60 天。质量等级：按国家验收标准进行验收，质量等级为合格。第二章、施工总平面布置1、施工现场条件说明 本工程位于新疆乌鲁木齐市，现场道路、电源、水源和通讯设施已具备。 根据本工程的特点和施工现场的实际情况，以及考虑施工现场综合管理措施等，基地内设置预制场、管材设备堆放点、材料库房等。项目经理部下设二个施工队，基地与项目部在一起，便于集中管理。2、现场布置设计说明及依据项目部、项目施工队基地临设建设根据实际场地和消防等情况采纳简易房形式。3、各种生活性临时性设施如下表：序号名 称建筑面积(m2)位 置备 注1办公用房100现场营地自建简易房2职工宿舍140现场营地自建简易房项目经理下载后可任意编辑3食堂45现场营地自建简易房4试验室20现场营地自建简易房另给建设单位、监理单位各提供 1 间办公室作为现场办公用。4、施工用水、用电 生活、施工用电：利用建设单位引至施工现场附近的线路，在其下口接线架空引至用电现场和项目基地。 生活及施工用水：基地内用钢管敷设并与污水处理厂内自来水管道相连接，现场施工用水采纳 6M3水车拉水。5、材料及设备堆放布置说明 管材进场后如管沟开挖已完成，管材应放置在管沟边，这样避开二次搬运的发生。阀门和管配件设备贮存在基地库房内，并在基地内设置管材堆放点。具体见施工总平面布置图。6、施工总平面布置图施工总平面布置图内应设有办公室 5 间、宿舍 7 间、餐厅食堂 l间、警卫室 1 间、活动室、库房、配电室、管材堆放场地、厕所、水泥库房、砂石料堆放场地等设施，具体布置见《施工总平面布置图》。第三章、施工准备1．1 ...
