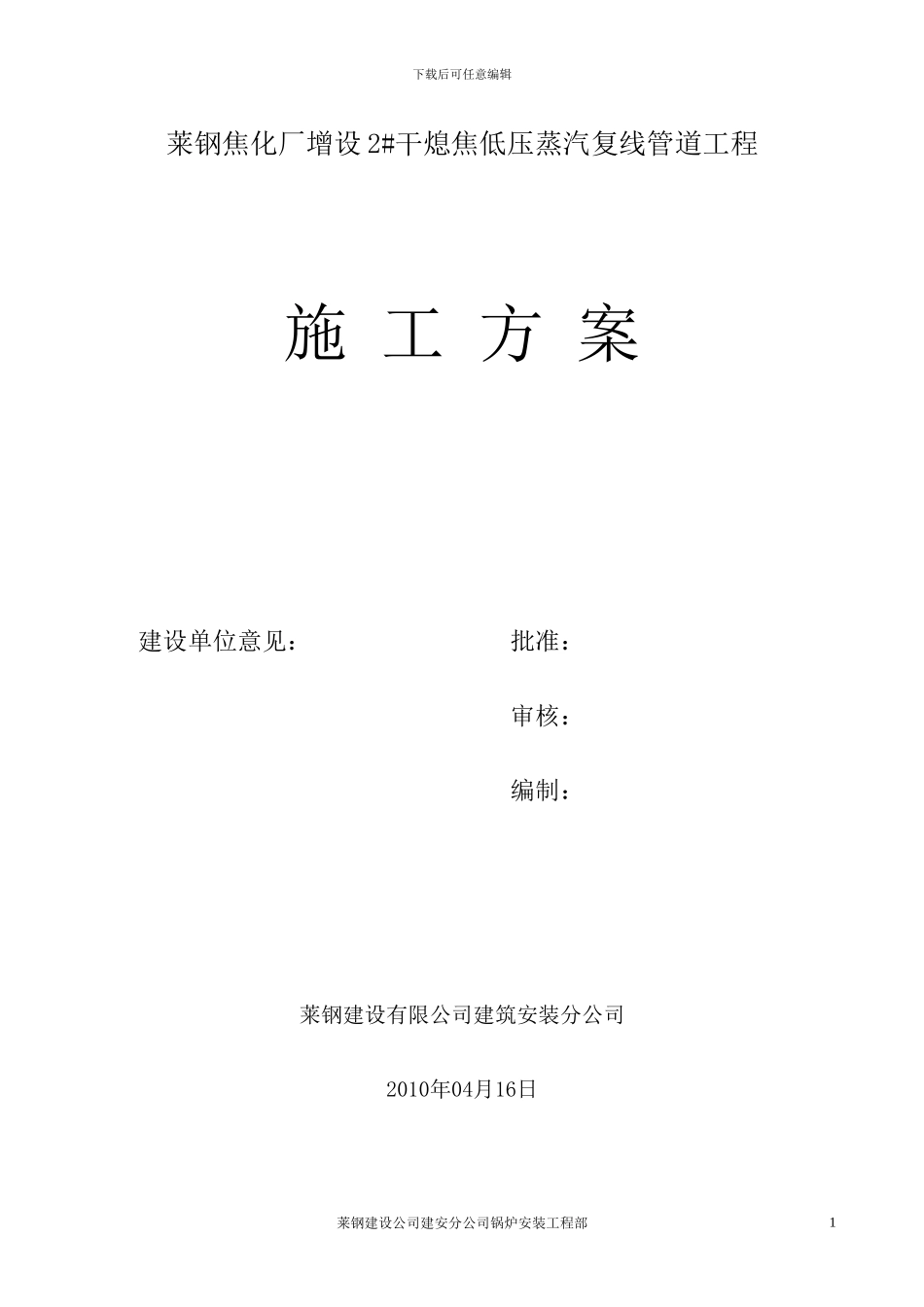

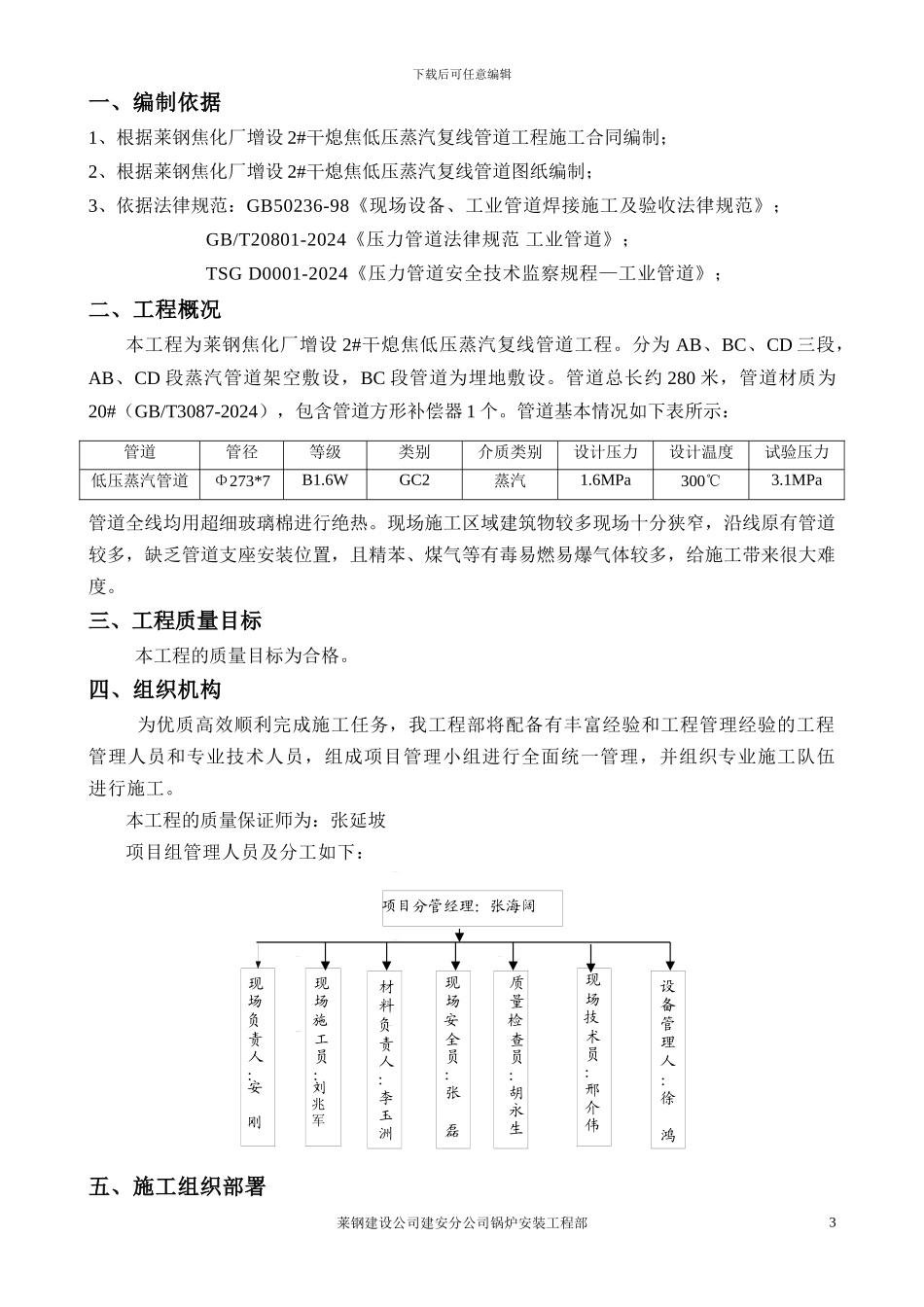

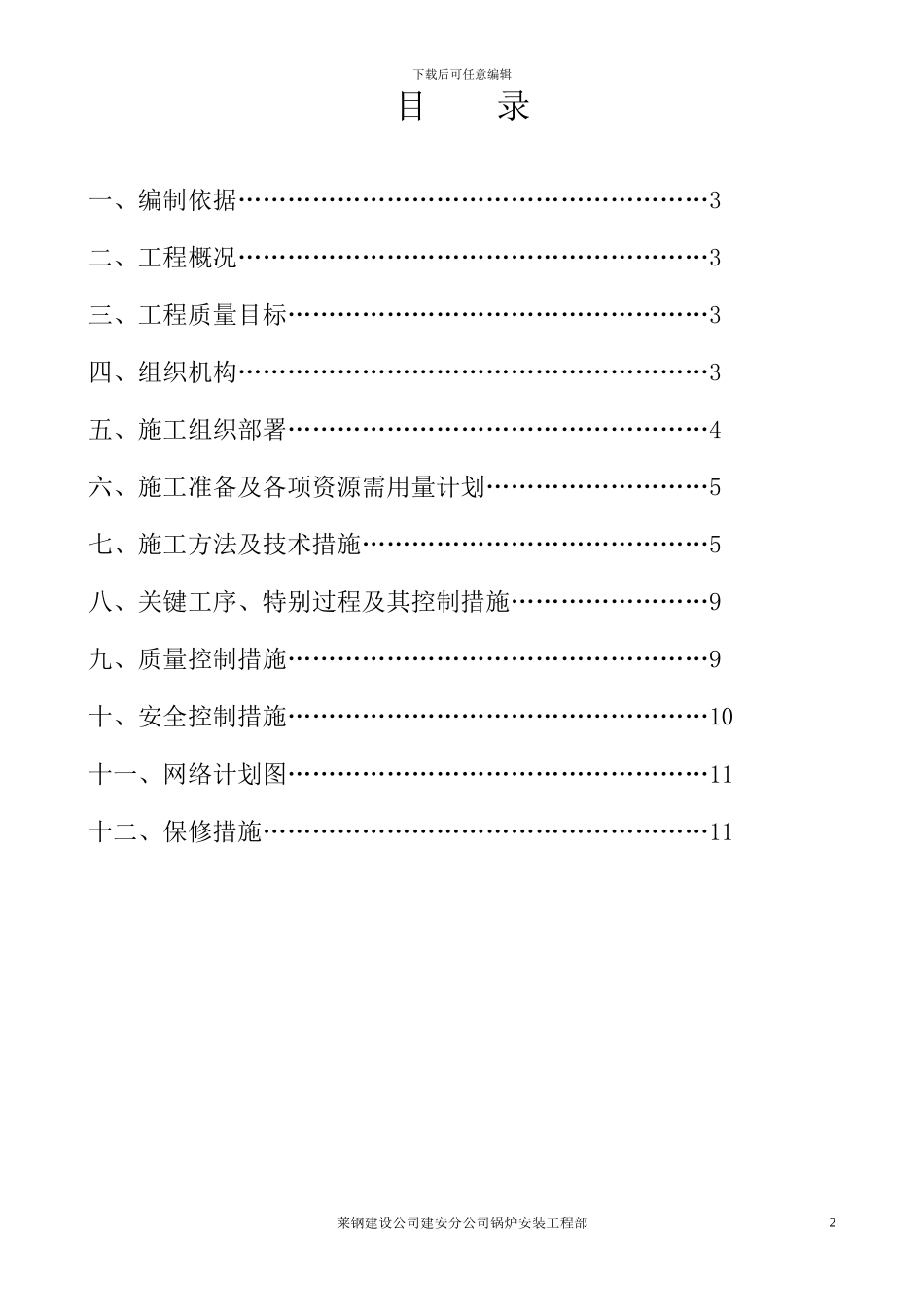

下载后可任意编辑莱钢焦化厂增设 2#干熄焦低压蒸汽复线管道工程 施 工 方 案 建设单位意见： 批准：审核：编制： 莱钢建设有限公司建筑安装分公司2010年04月16日莱钢建设公司建安分公司锅炉安装工程部1下载后可任意编辑目 录一、编制依据…………………………………………………3二、工程概况…………………………………………………3三、工程质量目标……………………………………………3四、组织机构…………………………………………………3五、施工组织部署……………………………………………4六、施工准备及各项资源需用量计划………………………5七、施工方法及技术措施……………………………………5八、关键工序、特别过程及其控制措施……………………9九、质量控制措施……………………………………………9十、安全控制措施……………………………………………10十一、网络计划图……………………………………………11十二、保修措施………………………………………………11莱钢建设公司建安分公司锅炉安装工程部2下载后可任意编辑一、编制依据1、根据莱钢焦化厂增设 2#干熄焦低压蒸汽复线管道工程施工合同编制；2、根据莱钢焦化厂增设 2#干熄焦低压蒸汽复线管道图纸编制；3、依据法律规范：GB50236-98《现场设备、工业管道焊接施工及验收法律规范》；GB/T20801-2024《压力管道法律规范 工业管道》；TSG D0001-2024《压力管道安全技术监察规程—工业管道》；二、工程概况本工程为莱钢焦化厂增设 2#干熄焦低压蒸汽复线管道工程。分为 AB、BC、CD 三段，AB、CD 段蒸汽管道架空敷设，BC 段管道为埋地敷设。管道总长约 280 米，管道材质为20#（GB/T3087-2024），包含管道方形补偿器 1 个。管道基本情况如下表所示：管道全线均用超细玻璃棉进行绝热。现场施工区域建筑物较多现场十分狭窄，沿线原有管道较多，缺乏管道支座安装位置，且精苯、煤气等有毒易燃易爆气体较多，给施工带来很大难度。三、工程质量目标本工程的质量目标为合格。四、组织机构为优质高效顺利完成施工任务，我工程部将配备有丰富经验和工程管理经验的工程管理人员和专业技术人员，组成项目管理小组进行全面统一管理，并组织专业施工队伍进行施工。本工程的质量保证师为：张延坡项目组管理人员及分工如下：五、施工组织部署莱钢建设公司建安分公司锅炉安装工程部管道管径等级类别介质类别设计压力设计温度试验压力低压蒸汽管道Φ273*7B1.6WGC2蒸汽1...
