焦炭塔框架主体施工方案VIP免费

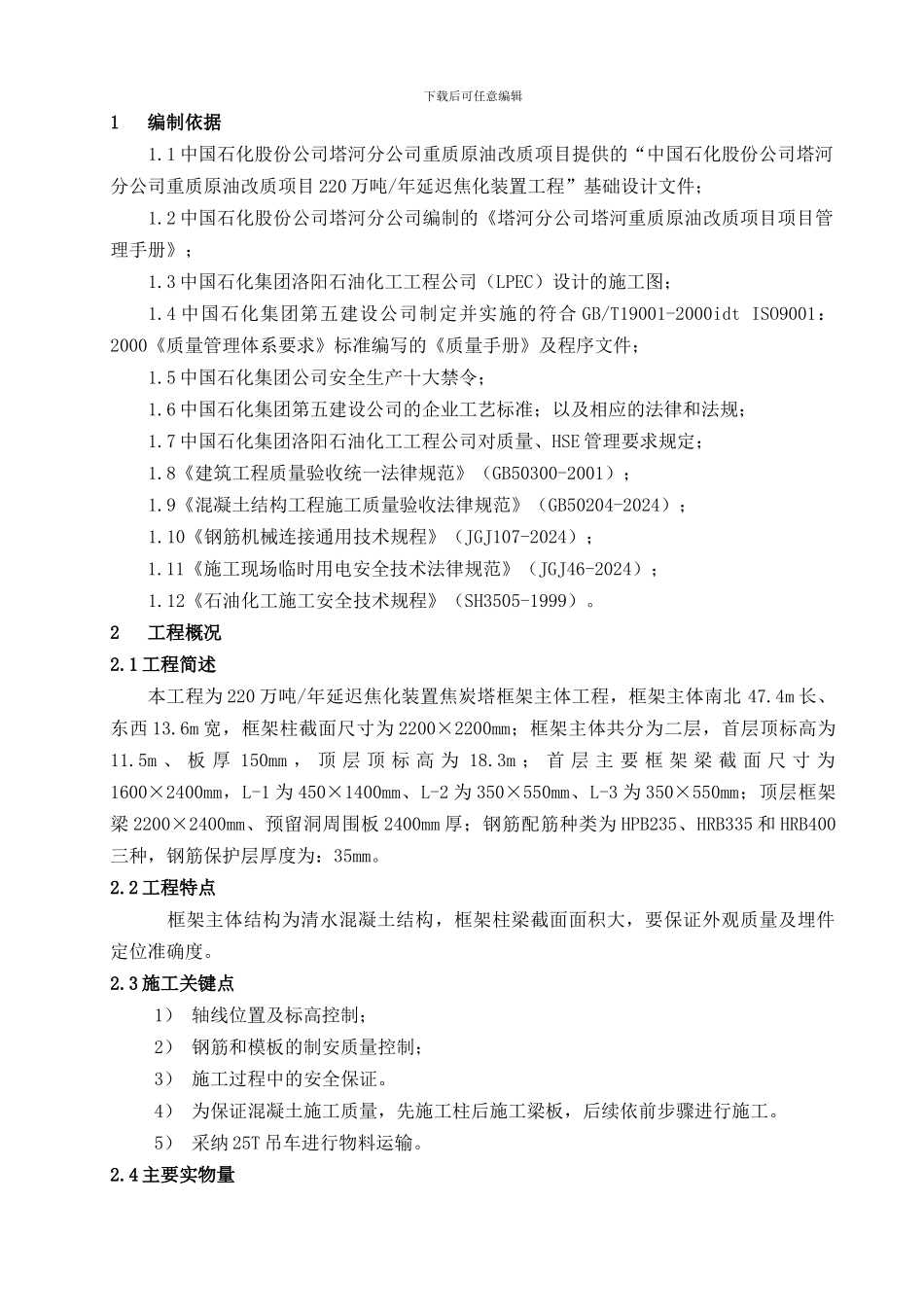

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】目 录1 编制依据................................................ 12 工程概况.................................................................. 13 主要施工工序及施工工艺................................................ 24 主要资源需求计划……………………………………………………………………115 质量保证措施……………………………………………………………………… 136 现场照明、临时道路…………………………………………………………………… 177 HSE 管理措施……………………………………………………………………………… 178 雨季施工措施……………………………………………………………………………… 269 附 A 施工进度计划下载后可任意编辑1 编制依据1.1 中国石化股份公司塔河分公司重质原油改质项目提供的“中国石化股份公司塔河分公司重质原油改质项目 220 万吨/年延迟焦化装置工程”基础设计文件；1.2 中国石化股份公司塔河分公司编制的《塔河分公司塔河重质原油改质项目项目管理手册》；1.3 中国石化集团洛阳石油化工工程公司（LPEC）设计的施工图；1.4 中国石化集团第五建设公司制定并实施的符合 GB/T19001-2000idt ISO9001：2000《质量管理体系要求》标准编写的《质量手册》及程序文件；1.5 中国石化集团公司安全生产十大禁令；1.6 中国石化集团第五建设公司的企业工艺标准；以及相应的法律和法规；1.7 中国石化集团洛阳石油化工工程公司对质量、HSE 管理要求规定；1.8《建筑工程质量验收统一法律规范》（GB50300-2001）；1.9《混凝土结构工程施工质量验收法律规范》（GB50204-2024）；1.10《钢筋机械连接通用技术规程》（JGJ107-2024）；1.11《施工现场临时用电安全技术法律规范》（JGJ46-2024）；1.12《石油化工施工安全技术规程》（SH3505-1999）。2 工程概况2.1 工程简述本工程为 220 万吨/年延迟焦化装置焦炭塔框架主体工程，框架主体南北 47.4m 长、东西 13.6m 宽，框架柱截面尺寸为 2200×2200mm；框架主体共分为二层，首层顶标高为11.5m 、 板 厚 150mm ， 顶 层 顶 标 高 为 18.3m ； 首 层 主 要 框 架 梁 截 面 尺 寸 为1600×2400mm，L-1 为 450×1400mm、L-2 为 350×550mm、L-3 为 350×5...
