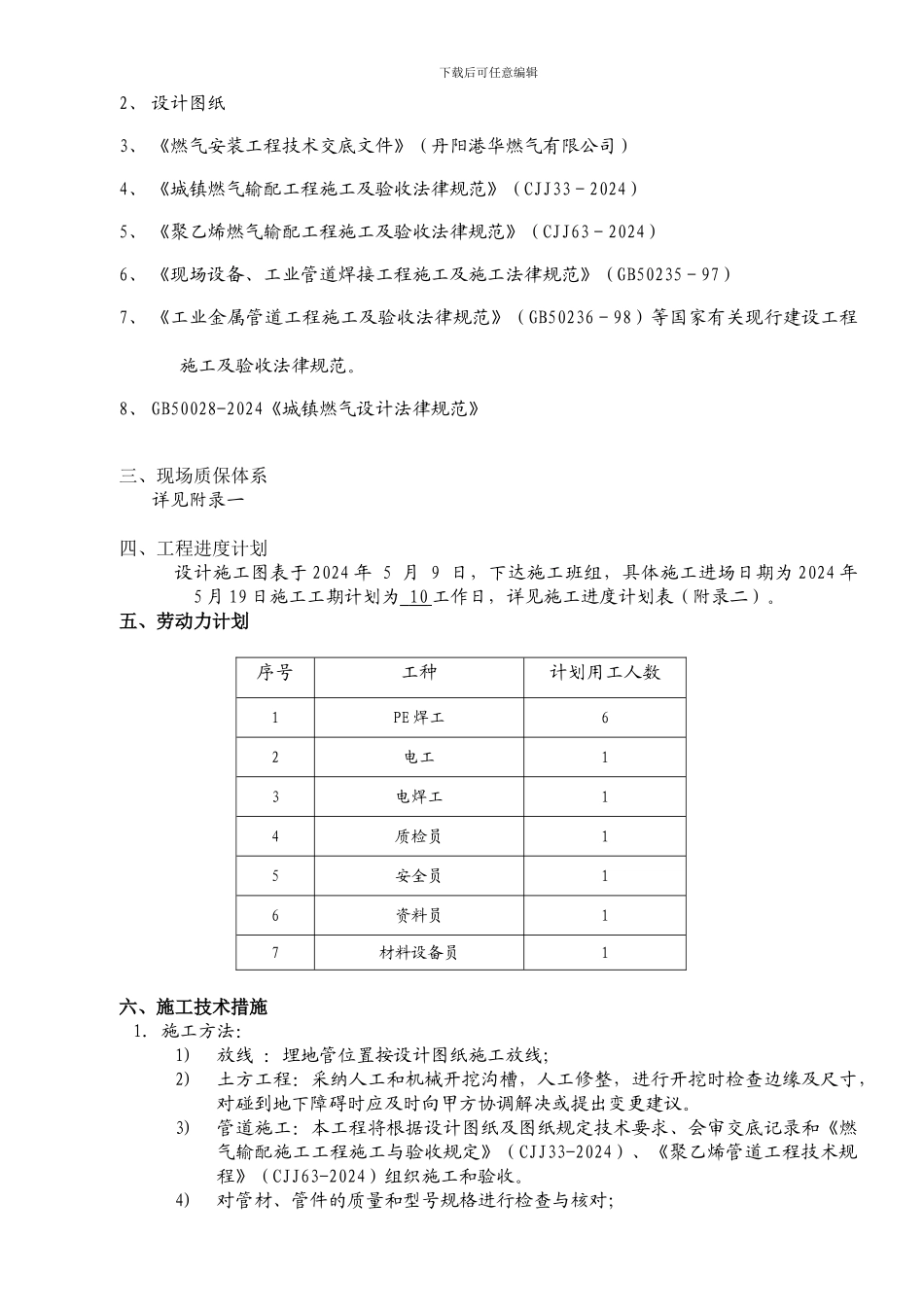

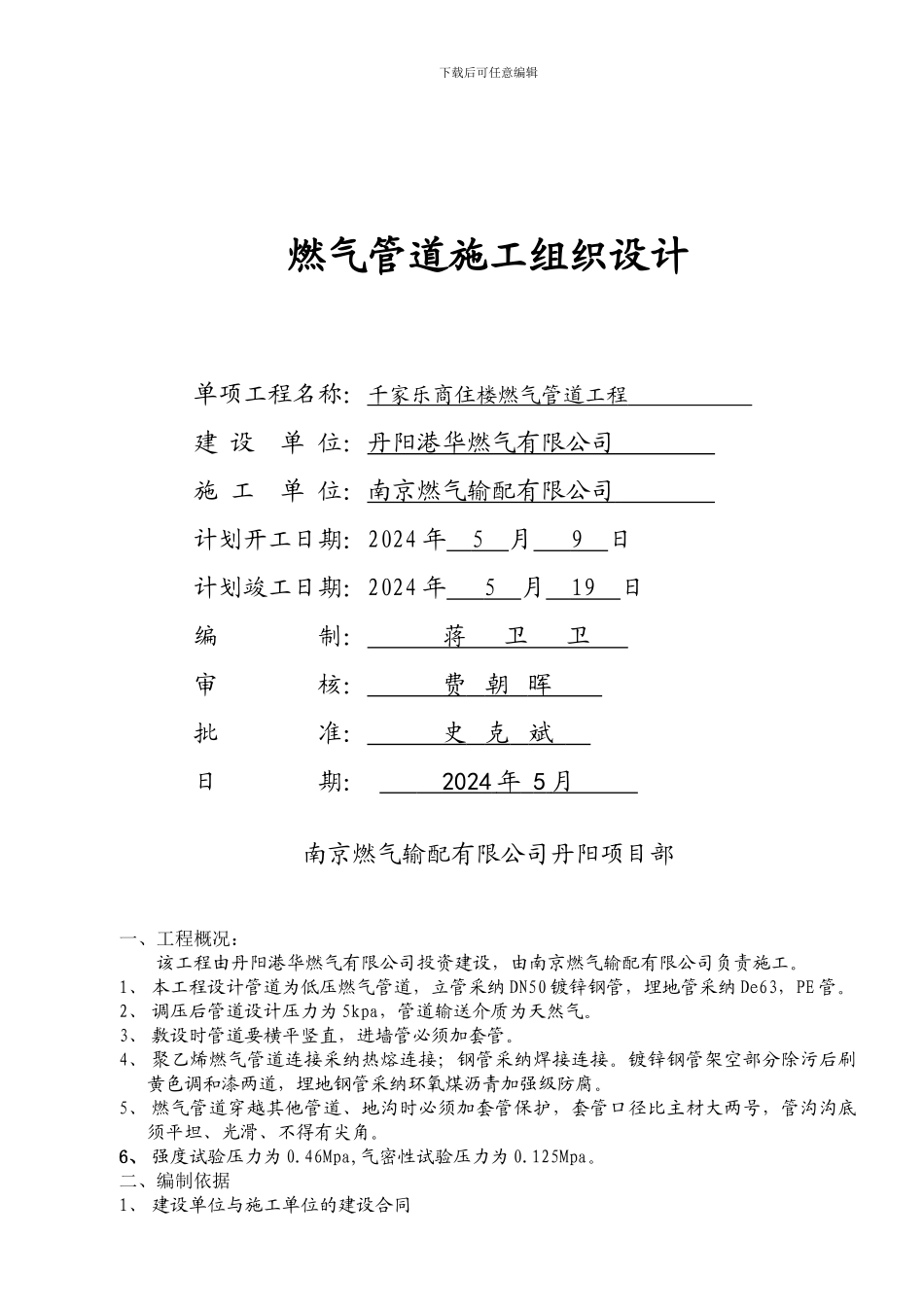

下载后可任意编辑燃气管道施工组织设计单项工程名称：千家乐商住楼燃气管道工程 建 设 单 位：丹阳港华燃气有限公司 施 工 单 位：南京燃气输配有限公司 计划开工日期：2024 年 5 月 9 日计划竣工日期：2024 年 5 月 19 日编 制： 蒋 卫 卫 审 核： 费 朝 晖 批 准： 史 克 斌 日 期： 2024 年 5 月 南京燃气输配有限公司丹阳项目部一、工程概况：该工程由丹阳港华燃气有限公司投资建设，由南京燃气输配有限公司负责施工。1、 本工程设计管道为低压燃气管道，立管采纳 DN50 镀锌钢管，埋地管采纳 De63，PE 管。2、 调压后管道设计压力为 5kpa，管道输送介质为天然气。3、 敷设时管道要横平竖直，进墙管必须加套管。4、 聚乙烯燃气管道连接采纳热熔连接；钢管采纳焊接连接。镀锌钢管架空部分除污后刷黄色调和漆两道，埋地钢管采纳环氧煤沥青加强级防腐。5、 燃气管道穿越其他管道、地沟时必须加套管保护，套管口径比主材大两号，管沟沟底须平坦、光滑、不得有尖角。6、 强度试验压力为 0.46Mpa,气密性试验压力为 0.125Mpa。二、编制依据1、 建设单位与施工单位的建设合同下载后可任意编辑2、 设计图纸3、 《燃气安装工程技术交底文件》（丹阳港华燃气有限公司）4、 《城镇燃气输配工程施工及验收法律规范》（CJJ33－2024）5、 《聚乙烯燃气输配工程施工及验收法律规范》（CJJ63－2024）6、 《现场设备、工业管道焊接工程施工及施工法律规范》（GB50235－97）7、 《工业金属管道工程施工及验收法律规范》（GB50236－98）等国家有关现行建设工程施工及验收法律规范。8、 GB50028-2024《城镇燃气设计法律规范》三、现场质保体系详见附录一四、工程进度计划设计施工图表于 2024 年 5 月 9 日，下达施工班组，具体施工进场日期为 2024 年 5 月 19 日施工工期计划为 10 工作日，详见施工进度计划表（附录二）。五、劳动力计划序号工种计划用工人数1PE 焊工62电工13电焊工14质检员15安全员16资料员17材料设备员1六、施工技术措施1. 施工方法： 1)放线 ：埋地管位置按设计图纸施工放线；2)土方工程：采纳人工和机械开挖沟槽，人工修整，进行开挖时检查边缘及尺寸，对碰到地下障碍时应及时向甲方协调解决或提出变更建议。3)管道施工：本工程将根据设计图纸及图纸规定技术要求、会审交底记录和《燃气输配施工工程施工与验收规定》（CJJ33-2024）、《聚乙烯管道工程技术规程》...
