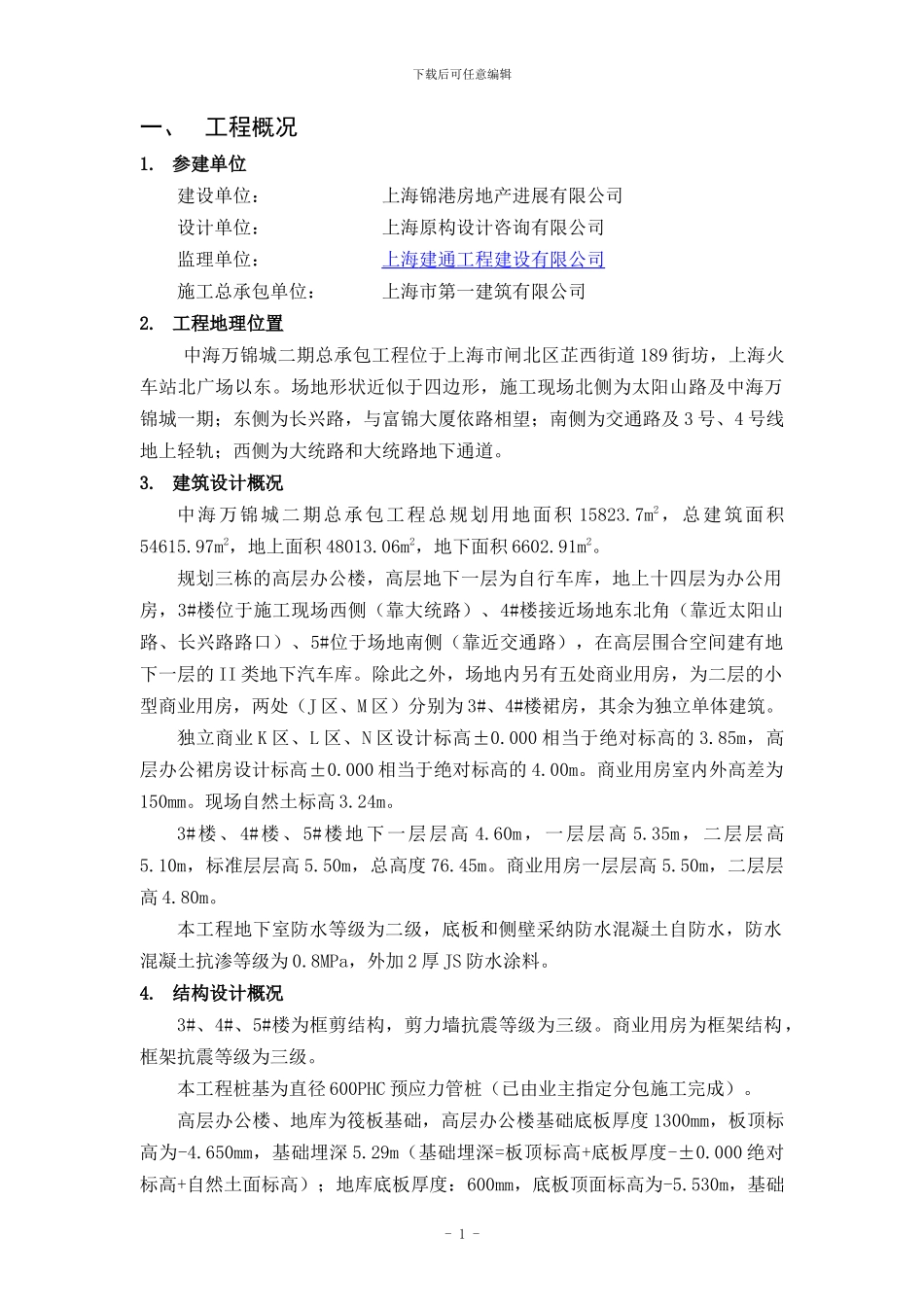

下载后可任意编辑一、 工程概况1. 参建单位建设单位： 上海锦港房地产进展有限公司设计单位： 上海原构设计咨询有限公司监理单位： 上海 建通工程建设有限公司 施工总承包单位： 上海市第一建筑有限公司2. 工程地理位置中海万锦城二期总承包工程位于上海市闸北区芷西街道 189 街坊，上海火车站北广场以东。场地形状近似于四边形，施工现场北侧为太阳山路及中海万锦城一期；东侧为长兴路，与富锦大厦依路相望；南侧为交通路及 3 号、4 号线地上轻轨；西侧为大统路和大统路地下通道。3. 建筑设计概况中海万锦城二期总承包工程总规划用地面积 15823.7m2，总建筑面积54615.97m2，地上面积 48013.06m2，地下面积 6602.91m2。规划三栋的高层办公楼，高层地下一层为自行车库，地上十四层为办公用房，3#楼位于施工现场西侧（靠大统路）、4#楼接近场地东北角（靠近太阳山路、长兴路路口）、5#位于场地南侧（靠近交通路），在高层围合空间建有地下一层的 II 类地下汽车库。除此之外，场地内另有五处商业用房，为二层的小型商业用房，两处（J 区、M 区）分别为 3#、4#楼裙房，其余为独立单体建筑。独立商业 K 区、L 区、N 区设计标高±0.000 相当于绝对标高的 3.85m，高层办公裙房设计标高±0.000 相当于绝对标高的 4.00m。商业用房室内外高差为150mm。现场自然土标高 3.24m。3#楼、4#楼、5#楼地下一层层高 4.60m，一层层高 5.35m，二层层高5.10m，标准层层高 5.50m，总高度 76.45m。商业用房一层层高 5.50m，二层层高 4.80m。本工程地下室防水等级为二级，底板和侧壁采纳防水混凝土自防水，防水混凝土抗渗等级为 0.8MPa，外加 2 厚 JS 防水涂料。4. 结构设计概况3#、4#、5#楼为框剪结构，剪力墙抗震等级为三级。商业用房为框架结构，框架抗震等级为三级。本工程桩基为直径 600PHC 预应力管桩（已由业主指定分包施工完成）。高层办公楼、地库为筏板基础，高层办公楼基础底板厚度 1300mm，板顶标高为-4.650mm，基础埋深 5.29m（基础埋深=板顶标高+底板厚度-±0.000 绝对标高+自然土面标高）；地库底板厚度：600mm，底板顶面标高为-5.530m，基础- 1 -下载后可任意编辑埋深 5.47m。二、 编制依据中海万锦城二期工程总承包合同中海万锦城二期工程施工图纸上海市政府部门和相关单位的规定GB50203-2024 《砌体工程施工及验收法律规范》；JGJ107-2024 《钢筋机械连接技术规程》JGJ18-2024 《钢筋焊接及验收...
