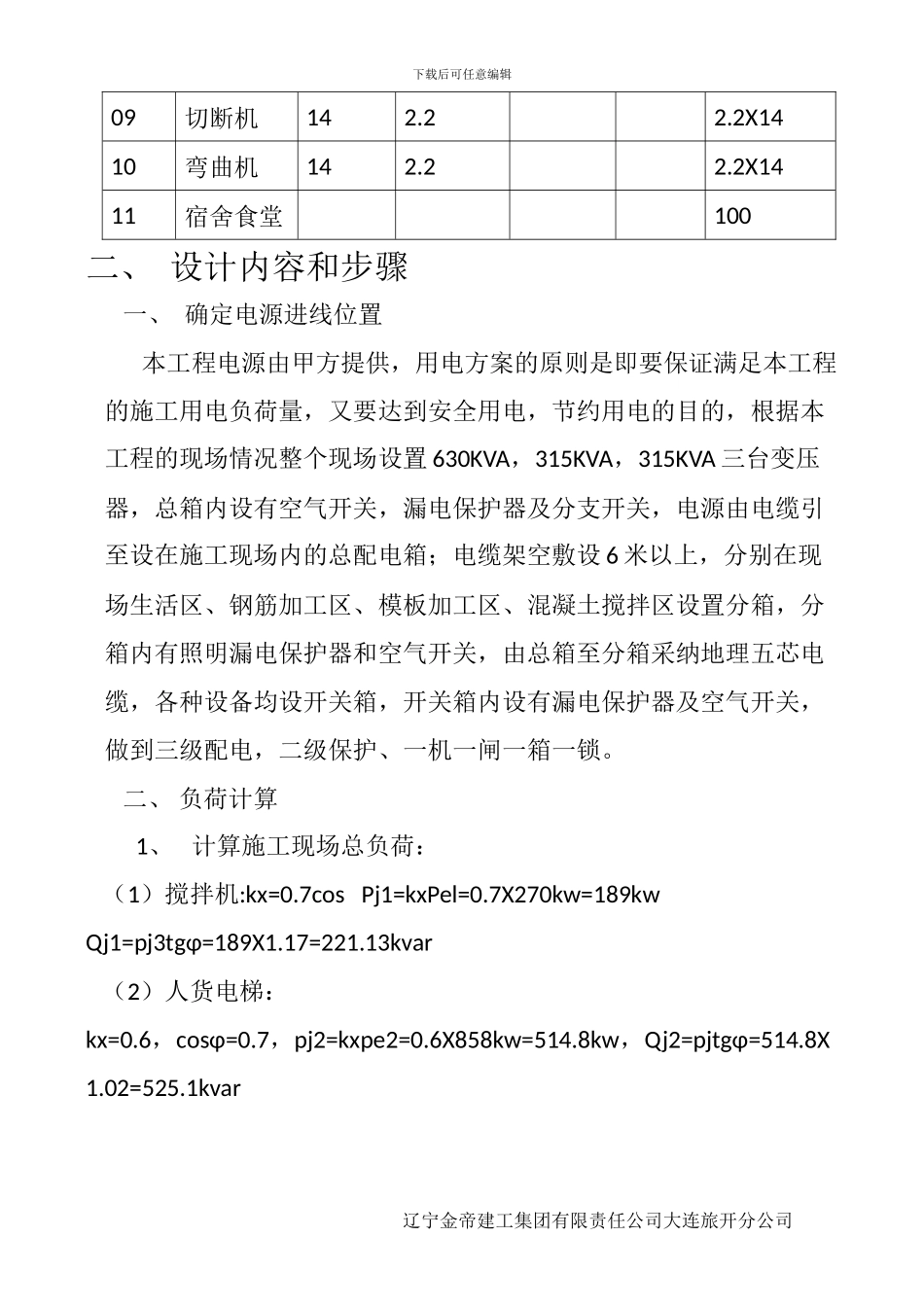

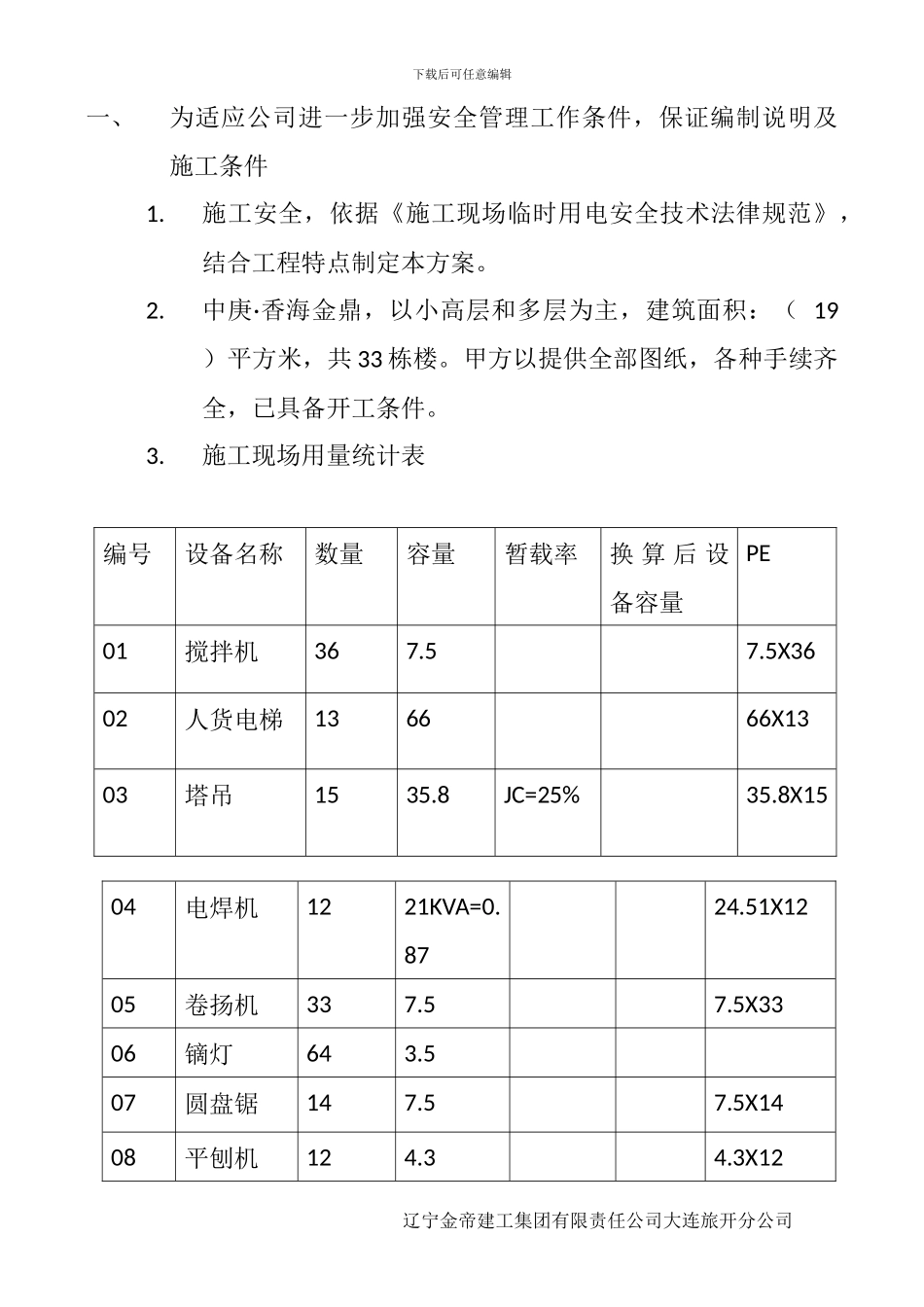

下载后可任意编辑现场临时用电施工组织设计辽宁金帝建工集团有限责任公司大连旅开分公司工程名称中庚香海金鼎工程 1#-34#楼方案名称冬期施工方案施工单位辽宁金帝建工集团有限责任公司大连旅开分公司技术负责人丁华项目经理赵春学项目技术负责人曹阅编制人曹阅专业技术职称高工监理单位哈尔滨工大建设监理有限公司项目总监王洪武施工单位项目经理审核意见：签字（盖章）：年 月 日技术部门审核意见：签字（盖章）： 年 月 日安全部门审核意见：签字（盖章）：年 月 日技术负责人审核意见：签字（盖章）：年 月 日监理单位监理工程师审核意见：签字（盖章）：年 月 日总 监审核意见：签字（盖章）：年 月 日下载后可任意编辑一、为适应公司进一步加强安全管理工作条件，保证编制说明及施工条件1.施工安全，依据《施工现场临时用电安全技术法律规范》，结合工程特点制定本方案。2.中庚·香海金鼎，以小高层和多层为主，建筑面积：（ 19 ）平方米，共 33 栋楼。甲方以提供全部图纸，各种手续齐全，已具备开工条件。3.施工现场用量统计表编号设备名称数量容量暂载率换 算 后 设备容量PE01搅拌机367.57.5X3602人货电梯136666X1303塔吊1535.8JC=25%35.8X1504电焊机1221KVA=0.8724.51X1205卷扬机337.57.5X3306镝灯643.507圆盘锯147.57.5X1408平刨机124.34.3X12辽宁金帝建工集团有限责任公司大连旅开分公司下载后可任意编辑09切断机142.22.2X1410弯曲机142.22.2X1411宿舍食堂100二、 设计内容和步骤一、 确定电源进线位置本工程电源由甲方提供，用电方案的原则是即要保证满足本工程的施工用电负荷量，又要达到安全用电，节约用电的目的，根据本工程的现场情况整个现场设置 630KVA，315KVA，315KVA 三台变压器，总箱内设有空气开关，漏电保护器及分支开关，电源由电缆引至设在施工现场内的总配电箱；电缆架空敷设 6 米以上，分别在现场生活区、钢筋加工区、模板加工区、混凝土搅拌区设置分箱，分箱内有照明漏电保护器和空气开关，由总箱至分箱采纳地理五芯电缆，各种设备均设开关箱，开关箱内设有漏电保护器及空气开关，做到三级配电，二级保护、一机一闸一箱一锁。二、 负荷计算1、 计算施工现场总负荷： （1）搅拌机:kx=0.7cos Pj1=kxPel=0.7X270kw=189kwQj1=pj3tgφ=189X1.17=221.13kvar （2）人货电梯：kx=0.6，cosφ=0.7，pj2=kxpe2=0.6X858kw=514.8kw，Qj2=pjtgφ=514.8X1.02=525.1kvar辽宁金帝建工集团有限责任公司...
