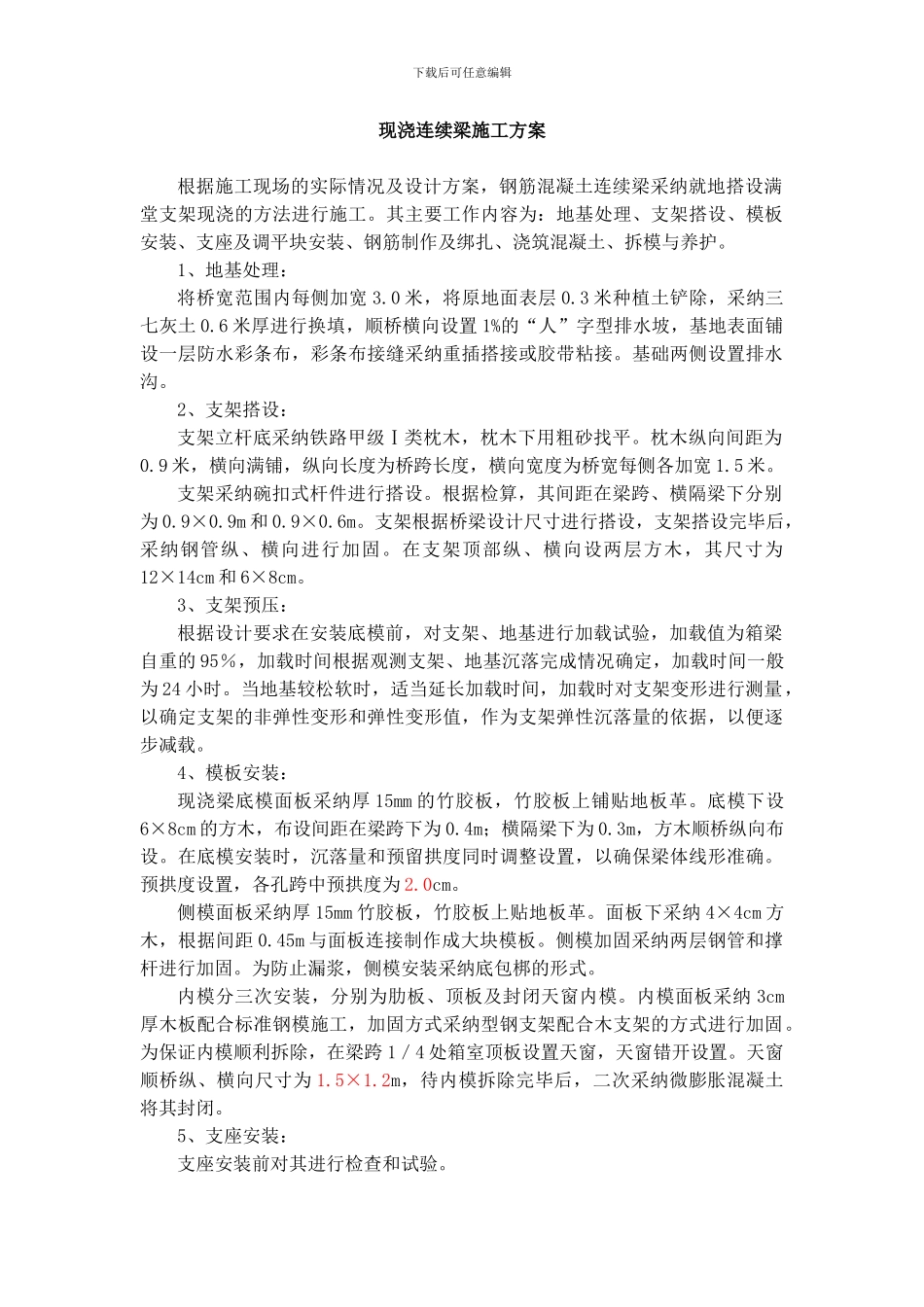

现浇连续梁施工方案原_第1页
1/5

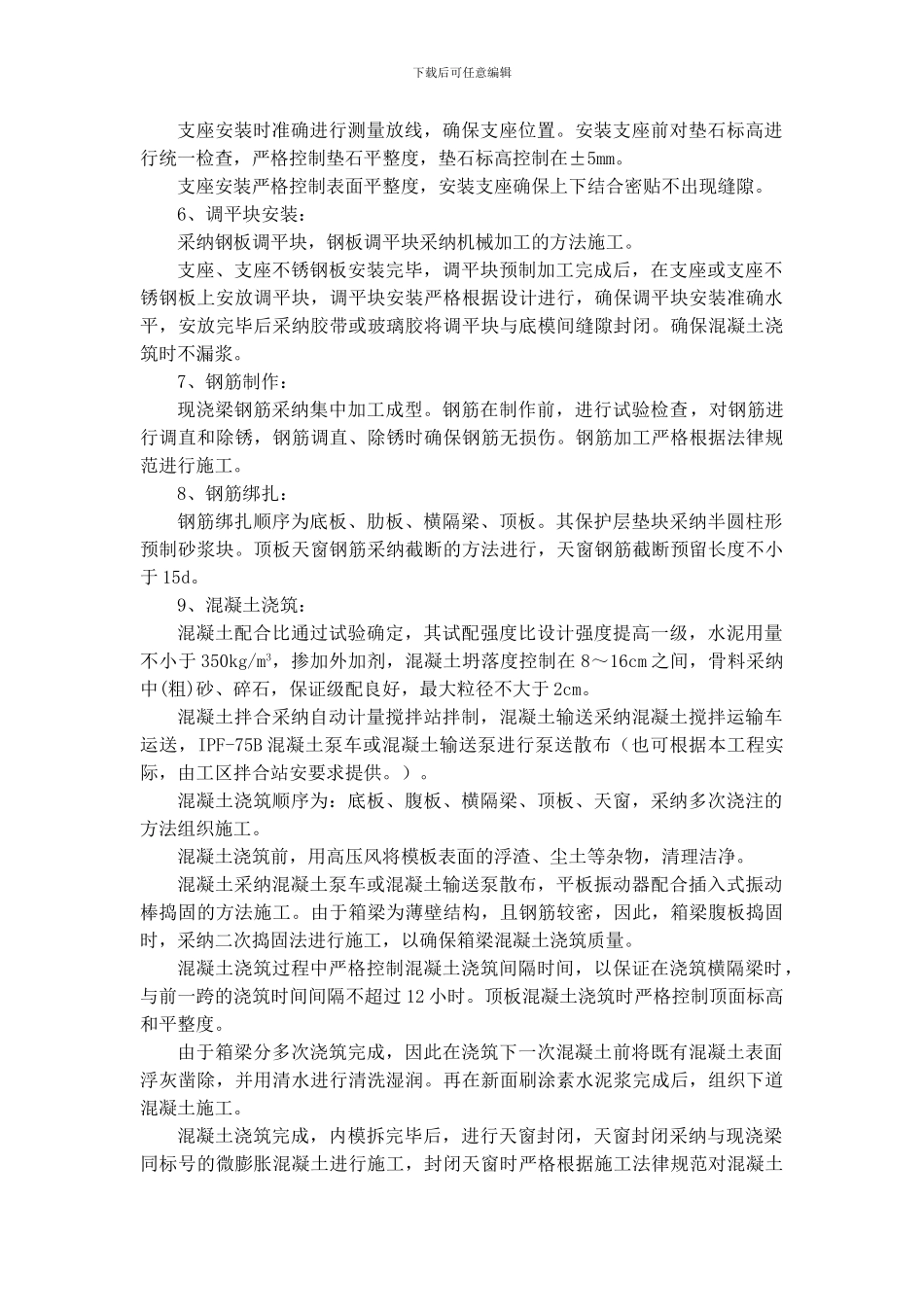

现浇连续梁施工方案原_第2页
2/5

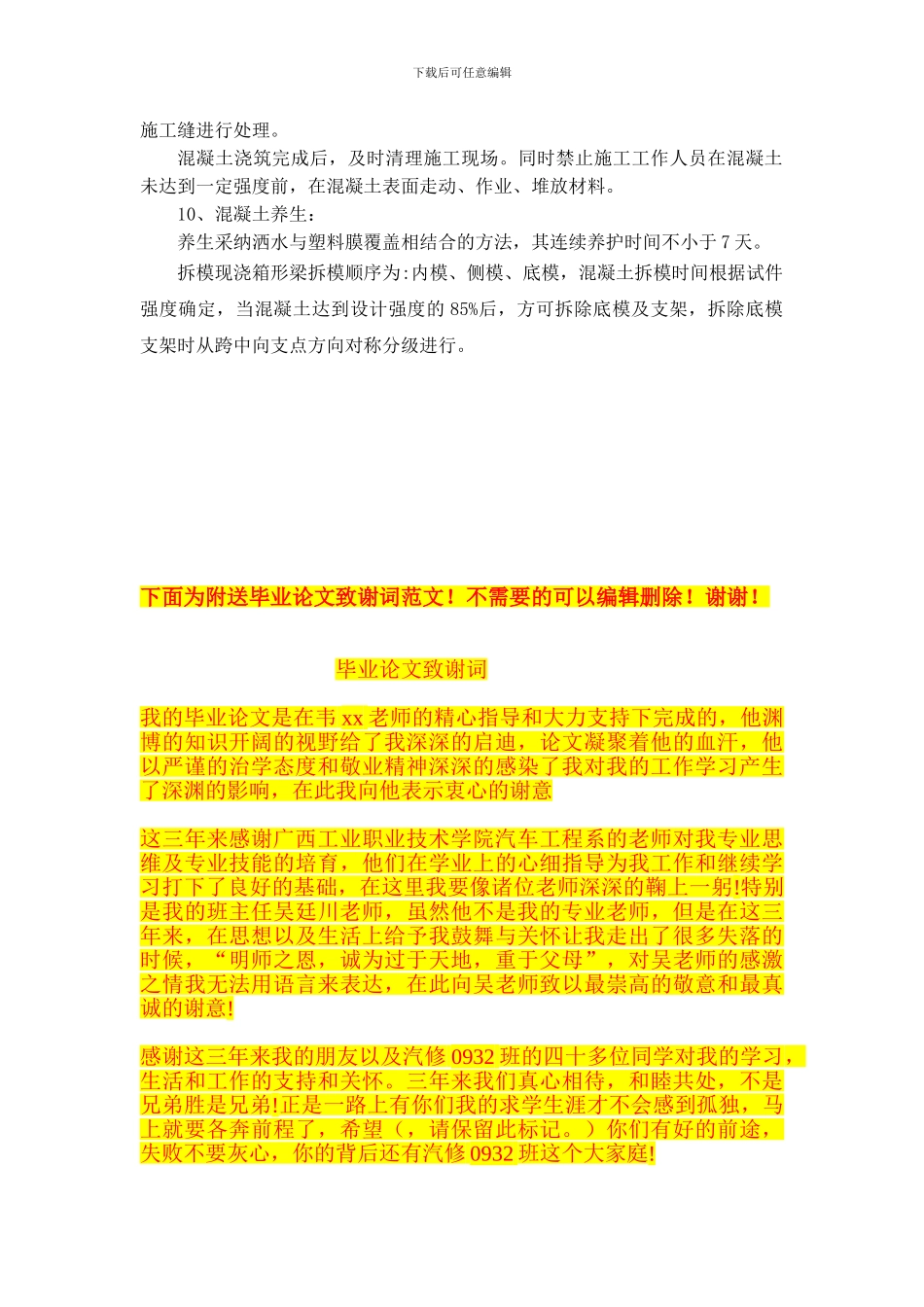

现浇连续梁施工方案原_第3页
3/5
下载后可任意编辑现浇连续梁施工方案 根据施工现场的实际情况及设计方案,钢筋混凝土连续梁采纳就地搭设满堂支架现浇的方法进行施工。其主要工作内容为:地基处理、支架搭设、模板安装、支座及调平块安装、钢筋制作及绑扎、浇筑混凝土、拆模与养护。1、地基处理:将桥宽范围内每侧加宽 3.0 米,将原地面表层 0.3 米种植土铲除,采纳三七灰土 0.6 米厚进行换填,顺桥横向设置 1%的“人”字型排水坡,基地表面铺设一层防水彩条布,彩条布接缝采纳重插搭接或胶带粘接。基础两侧设置排水沟。2、支架搭设:支架立杆底采纳铁路甲级Ⅰ类枕木,枕木下用粗砂找平。枕木纵向间距为0.9 米,横向满铺,纵向长度为桥跨长度,横向宽度为桥宽每侧各加宽 1.5 米。支架采纳碗扣式杆件进行搭设。根据检算,其间距在梁跨、横隔梁下分别为 0.9×0.9m 和 0.9×0.6m。支架根据桥梁设计尺寸进行搭设,支架搭设完毕后,采纳钢管纵、横向进行加固。在支架顶部纵、横向设两层方木,其尺寸为12×14cm 和 6×8cm。3、支架预压:根据设计要求在安装底模前,对支架、地基进行加载试验,加载值为箱梁自重的 95%,加载时间根据观测支架、地基沉落完成情况确定,加载时间一般为 24 小时。当地基较松软时,适当延长加载时间,加载时对支架变形进行测量,以确定支架的非弹性变形和弹性变形值,作为支架弹性沉落量的依据,以便逐步减载。4、模板安装:现浇梁底模面板采纳厚 15mm 的竹胶板,竹胶板上铺贴地板革。底模下设6×8cm 的方木,布设间距在梁跨下为 0.4m;横隔梁下为 0.3m,方木顺桥纵向布设。在底模安装时,沉落量和预留拱度同时调整设置,以确保梁体线形准确。预拱度设置,各孔跨中预拱度为 2.0cm。侧模面板采纳厚 15mm 竹胶板,竹胶板上贴地板革。面板下采纳 4×4cm 方木,根据间距 0.45m 与面板连接制作成大块模板。侧模加固采纳两层钢管和撑杆进行加固。为防止漏浆,侧模安装采纳底包梆的形式。内模分三次安装,分别为肋板、顶板及封闭天窗内模。内模面板采纳 3cm厚木板配合标准钢模施工,加固方式采纳型钢支架配合木支架的方式进行加固。为保证内模顺利拆除,在梁跨 1/4 处箱室顶板设置天窗,天窗错开设置。天窗顺桥纵、横向尺寸为 1.5×1.2m,待内模拆除完毕后,二次采纳微膨胀混凝土将其封闭。5、支座安装:支座安装前对其进行检查和试验。下载后可任意编辑支座安装时准确进行测量放线,确保支座位置。安装支座前对垫石标高进行统...
