现浇箱梁超高模板支架搭设专项施工技术方案VIP免费

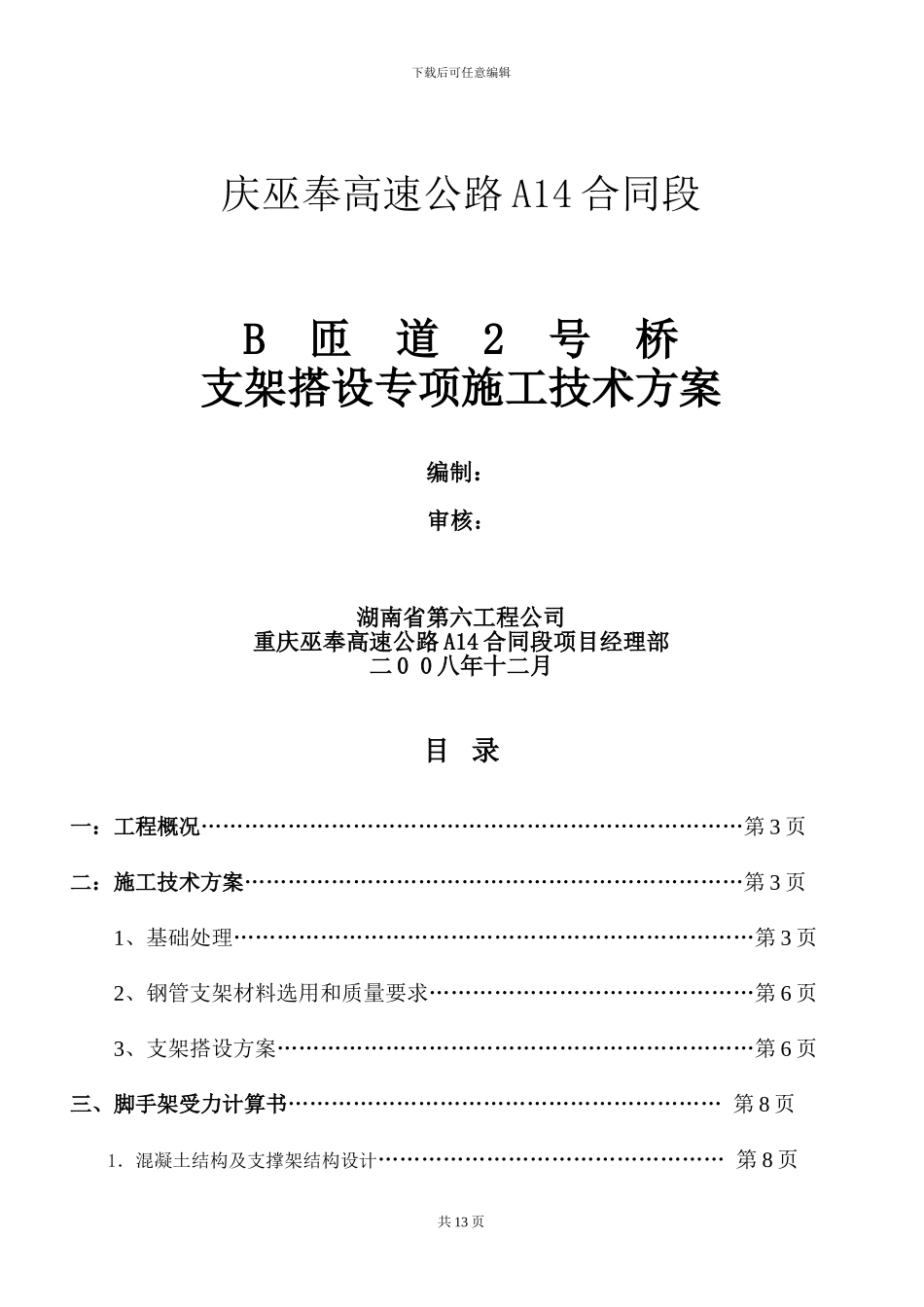

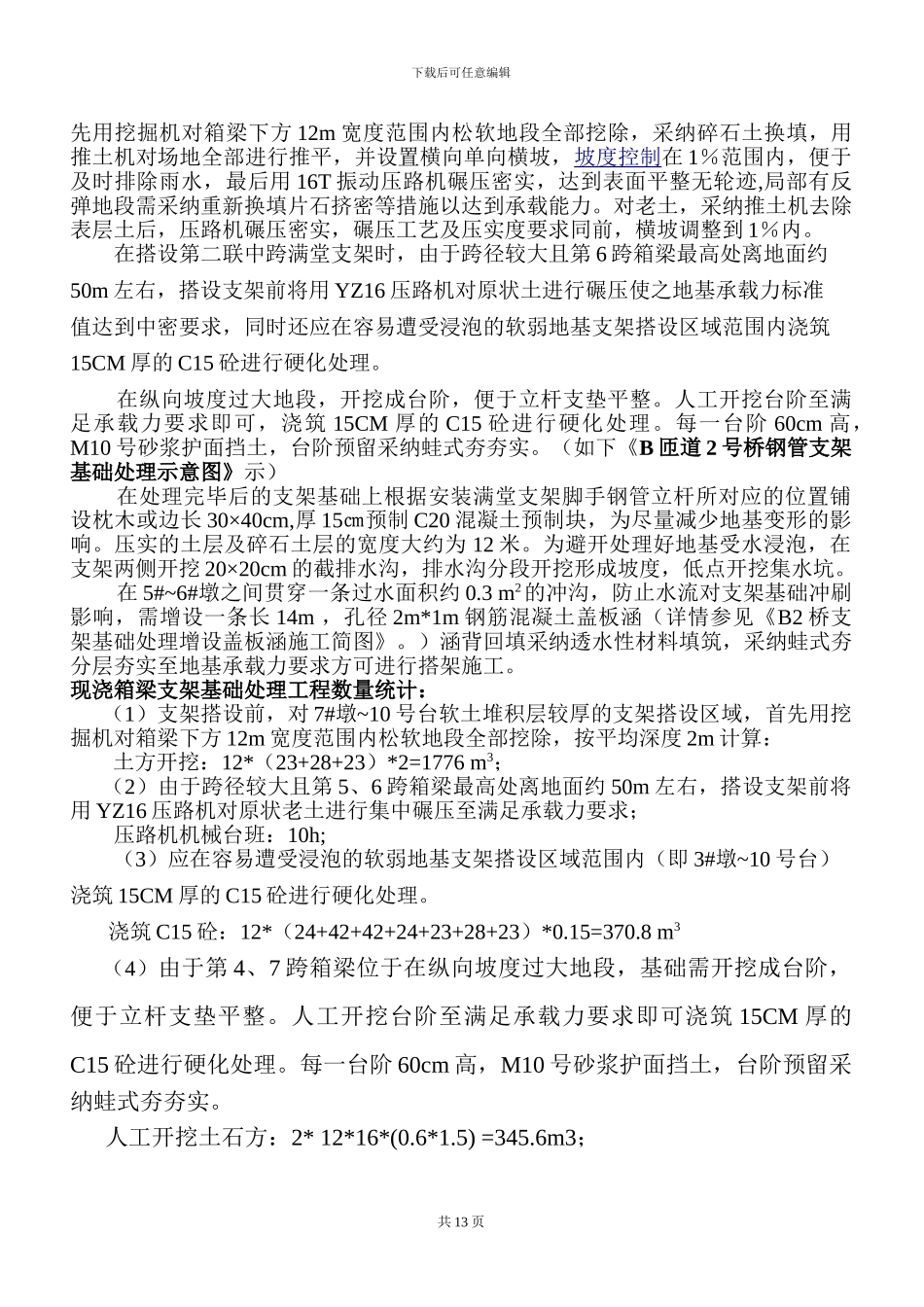

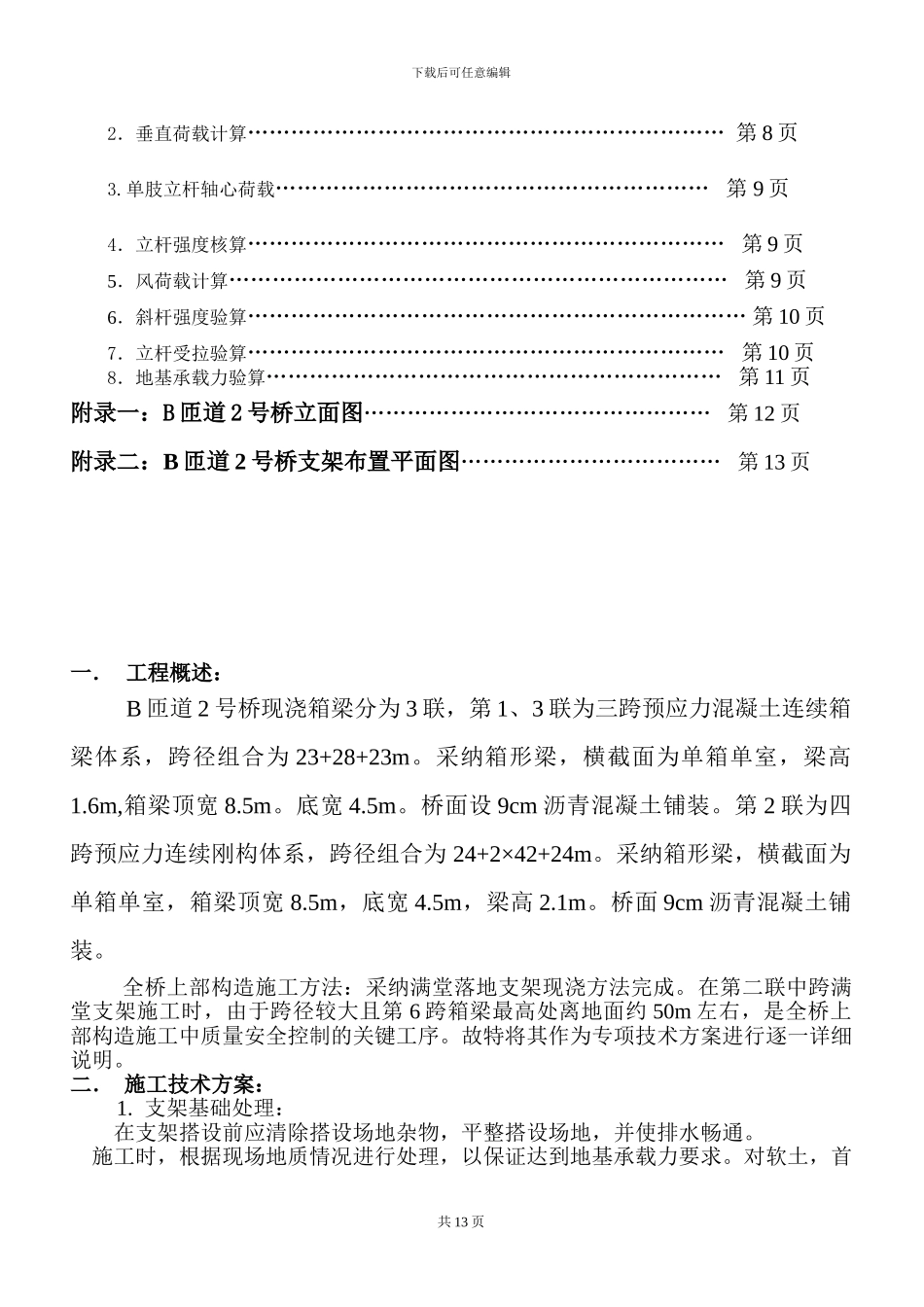

下载后可任意编辑庆巫奉高速公路 A14 合同段B 匝 道 2 号 桥支架搭设专项施工技术方案编制：审核：湖南省第六工程公司重庆巫奉高速公路 A14 合同段项目经理部二 0 0 八年十二月目 录一：工程概况…………………………………………………………………第 3 页二：施工技术方案……………………………………………………………第 3 页1、基础处理………………………………………………………………第 3 页2、钢管支架材料选用和质量要求………………………………………第 6 页3、支架搭设方案…………………………………………………………第 6 页三、脚手架受力计算书…………………………………………………… 第 8 页1．混凝土结构及支撑架结构设计………………………………………… 第 8 页共 13 页下载后可任意编辑2．垂直荷载计算………………………………………………………… 第 8 页3.单肢立杆轴心荷载…………………………………………………… 第 9 页4．立杆强度核算………………………………………………………… 第 9 页5．风荷载计算…………………………………………………………… 第 9 页6．斜杆强度验算…………………………………………………………… 第 10 页7．立杆受拉验算………………………………………………………… 第 10 页8．地基承载力验算……………………………………………………… 第 11 页附录一：B 匝道 2 号桥立面图………………………………………… 第 12 页附录二：B 匝道 2 号桥支架布置平面图……………………………… 第 13 页一． 工程概述：B 匝道 2 号桥现浇箱梁分为 3 联，第 1、3 联为三跨预应力混凝土连续箱梁体系，跨径组合为 23+28+23m。采纳箱形梁，横截面为单箱单室，梁高1.6m,箱梁顶宽 8.5m。底宽 4.5m。桥面设 9cm 沥青混凝土铺装。第 2 联为四跨预应力连续刚构体系，跨径组合为 24+2×42+24m。采纳箱形梁，横截面为单箱单室，箱梁顶宽 8.5m，底宽 4.5m，梁高 2.1m。桥面 9cm 沥青混凝土铺装。 全桥上部构造施工方法：采纳满堂落地支架现浇方法完成。在第二联中跨满堂支架施工时，由于跨径较大且第 6 跨箱梁最高处离地面约 50m 左右，是全桥上部构造施工中质量安全控制的关键工序。故特将其作为专项技术方案进行逐一详细说明。二． 施工技术方案：1. 支架基础处理：在支架搭设前应清除搭设场...
