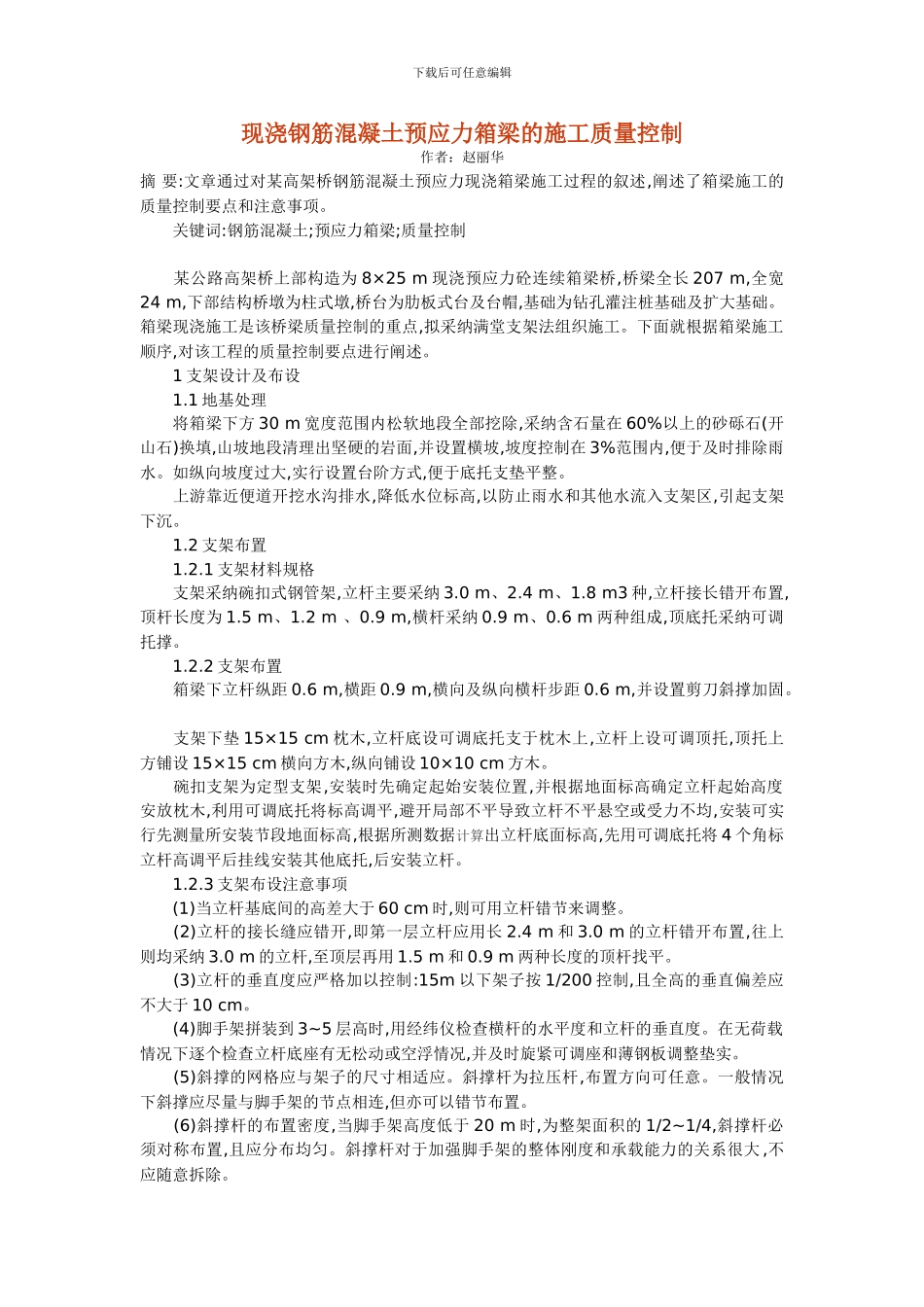

下载后可任意编辑现浇钢筋混凝土预应力箱梁的施工质量控制作者：赵丽华摘 要:文章通过对某高架桥钢筋混凝土预应力现浇箱梁施工过程的叙述,阐述了箱梁施工的质量控制要点和注意事项。 关键词:钢筋混凝土;预应力箱梁;质量控制 某公路高架桥上部构造为 8×25 m 现浇预应力砼连续箱梁桥,桥梁全长 207 m,全宽24 m,下部结构桥墩为柱式墩,桥台为肋板式台及台帽,基础为钻孔灌注桩基础及扩大基础。箱梁现浇施工是该桥梁质量控制的重点,拟采纳满堂支架法组织施工。下面就根据箱梁施工顺序,对该工程的质量控制要点进行阐述。 1 支架设计及布设 1.1 地基处理 将箱梁下方 30 m 宽度范围内松软地段全部挖除,采纳含石量在 60%以上的砂砾石(开山石)换填,山坡地段清理出坚硬的岩面,并设置横坡,坡度控制在 3%范围内,便于及时排除雨水。如纵向坡度过大,实行设置台阶方式,便于底托支垫平整。 上游靠近便道开挖水沟排水,降低水位标高,以防止雨水和其他水流入支架区,引起支架下沉。 1.2 支架布置 1.2.1 支架材料规格 支架采纳碗扣式钢管架,立杆主要采纳 3.0 m、2.4 m、1.8 m3 种,立杆接长错开布置,顶杆长度为 1.5 m、1.2 m 、0.9 m,横杆采纳 0.9 m、0.6 m 两种组成,顶底托采纳可调托撑。 1.2.2 支架布置 箱梁下立杆纵距 0.6 m,横距 0.9 m,横向及纵向横杆步距 0.6 m,并设置剪刀斜撑加固。 支架下垫 15×15 cm 枕木,立杆底设可调底托支于枕木上,立杆上设可调顶托,顶托上方铺设 15×15 cm 横向方木,纵向铺设 10×10 cm 方木。 碗扣支架为定型支架,安装时先确定起始安装位置,并根据地面标高确定立杆起始高度安放枕木,利用可调底托将标高调平,避开局部不平导致立杆不平悬空或受力不均,安装可实行先测量所安装节段地面标高,根据所测数据计算出立杆底面标高,先用可调底托将 4 个角标立杆高调平后挂线安装其他底托,后安装立杆。 1.2.3 支架布设注意事项 (1)当立杆基底间的高差大于 60 cm 时,则可用立杆错节来调整。 (2)立杆的接长缝应错开,即第一层立杆应用长 2.4 m 和 3.0 m 的立杆错开布置,往上则均采纳 3.0 m 的立杆,至顶层再用 1.5 m 和 0.9 m 两种长度的顶杆找平。 (3)立杆的垂直度应严格加以控制:15m 以下架子按 1/200 控制,且全高的垂直偏差应不大于 10 cm。 (4)脚手架拼装到 3~5 层高时,用经纬仪检查横杆的水平度和立杆的垂直度。在无荷载情况下逐个检查立杆底座有无松动或...
