瑶岗路老桥拆除施工方案VIP免费

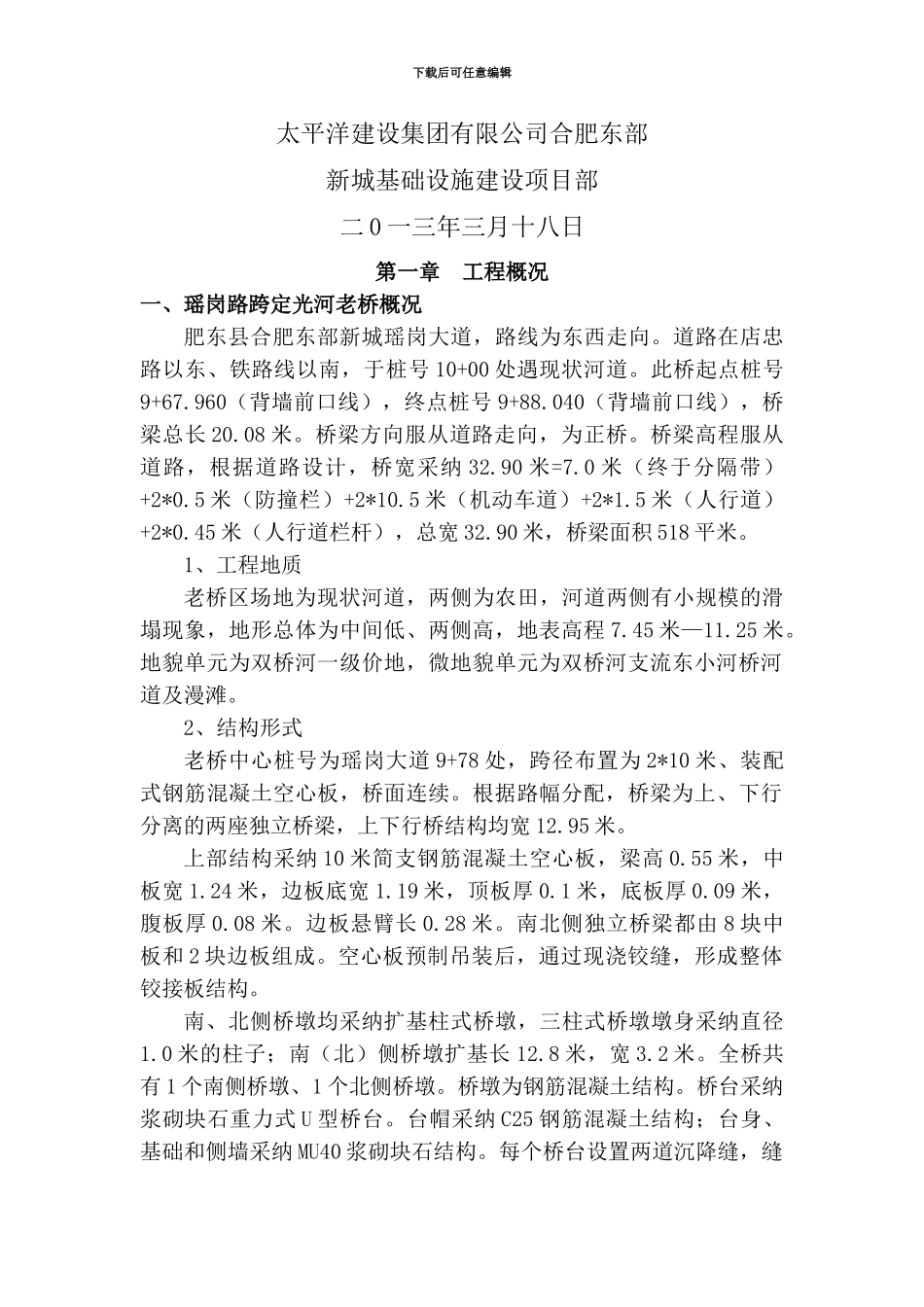

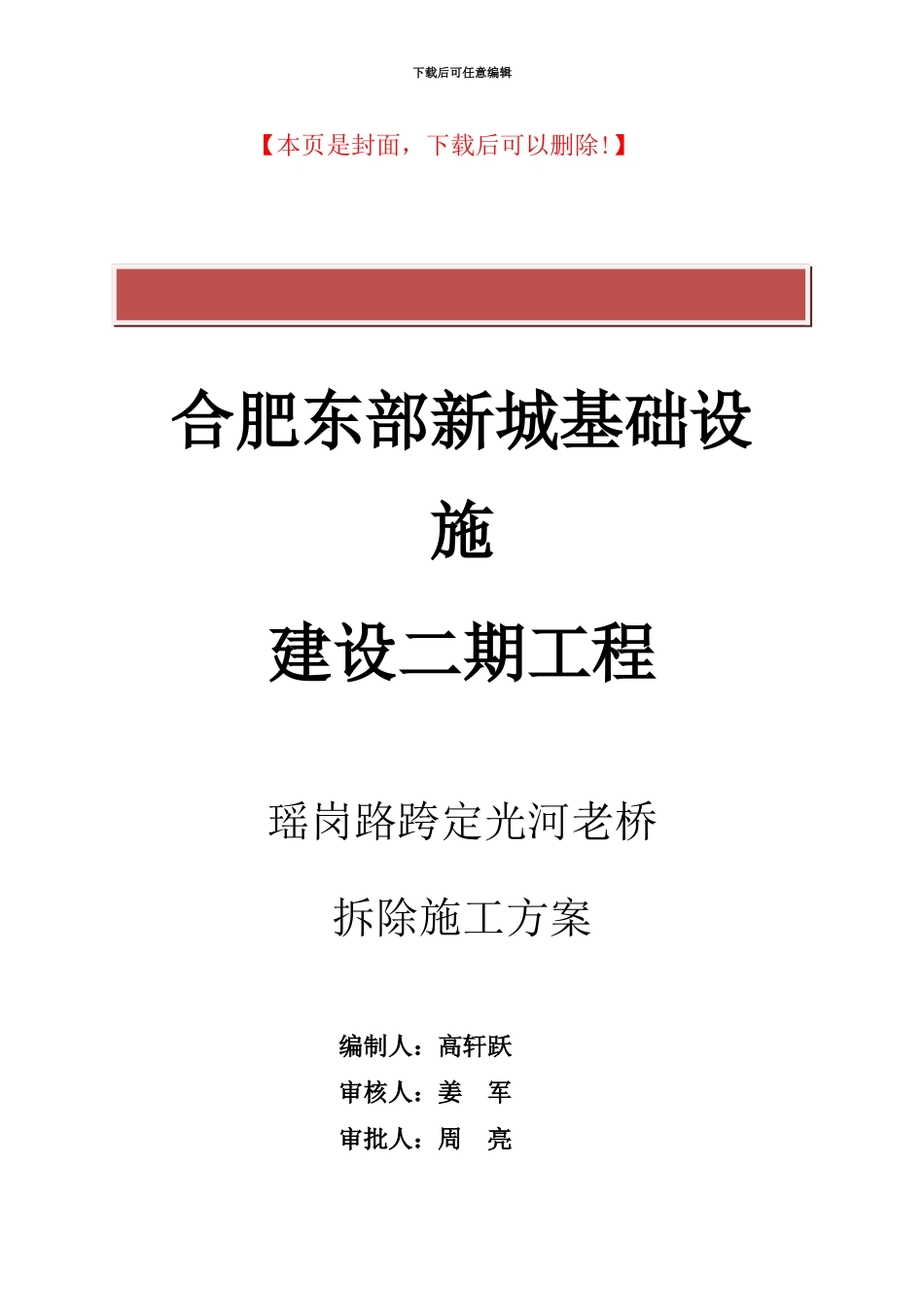

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】合肥东部新城基础设施建设二期工程瑶岗路跨定光河老桥拆除施工方案编制人：高轩跃审核人：姜 军审批人：周 亮下载后可任意编辑太平洋建设集团有限公司合肥东部新城基础设施建设项目部二 0 一三年三月十八日第一章 工程概况一、瑶岗路跨定光河老桥概况肥东县合肥东部新城瑶岗大道，路线为东西走向。道路在店忠路以东、铁路线以南，于桩号 10+00 处遇现状河道。此桥起点桩号9+67.960（背墙前口线），终点桩号 9+88.040（背墙前口线），桥梁总长 20.08 米。桥梁方向服从道路走向，为正桥。桥梁高程服从道路，根据道路设计，桥宽采纳 32.90 米=7.0 米（终于分隔带）+2*0.5 米（防撞栏）+2*10.5 米（机动车道）+2*1.5 米（人行道）+2*0.45 米（人行道栏杆），总宽 32.90 米，桥梁面积 518 平米。1、工程地质老桥区场地为现状河道，两侧为农田，河道两侧有小规模的滑塌现象，地形总体为中间低、两侧高，地表高程 7.45 米—11.25 米。地貌单元为双桥河一级价地，微地貌单元为双桥河支流东小河桥河道及漫滩。2、结构形式老桥中心桩号为瑶岗大道 9+78 处，跨径布置为 2*10 米、装配式钢筋混凝土空心板，桥面连续。根据路幅分配，桥梁为上、下行分离的两座独立桥梁，上下行桥结构均宽 12.95 米。上部结构采纳 10 米简支钢筋混凝土空心板，梁高 0.55 米，中板宽 1.24 米，边板底宽 1.19 米，顶板厚 0.1 米，底板厚 0.09 米，腹板厚 0.08 米。边板悬臂长 0.28 米。南北侧独立桥梁都由 8 块中板和 2 块边板组成。空心板预制吊装后，通过现浇铰缝，形成整体铰接板结构。南、北侧桥墩均采纳扩基柱式桥墩，三柱式桥墩墩身采纳直径1.0 米的柱子；南（北）侧桥墩扩基长 12.8 米，宽 3.2 米。全桥共有 1 个南侧桥墩、1 个北侧桥墩。桥墩为钢筋混凝土结构。桥台采纳浆砌块石重力式 U 型桥台。台帽采纳 C25 钢筋混凝土结构；台身、基础和侧墙采纳 MU40 浆砌块石结构。每个桥台设置两道沉降缝，缝下载后可任意编辑宽 2cm。分别称为南侧桥台、中桥台和北侧桥台。南（北）侧桥台扩基长 15.0 米，宽 6.5 米。中桥台扩基长 6.01 米，宽 6.5 米，用于中央分隔带处挡土。全桥共有 2 个南侧桥台、2 个北侧桥台和 2 个中桥台。二、进场设备及人员1、本桥均为普通拆除桥梁...
