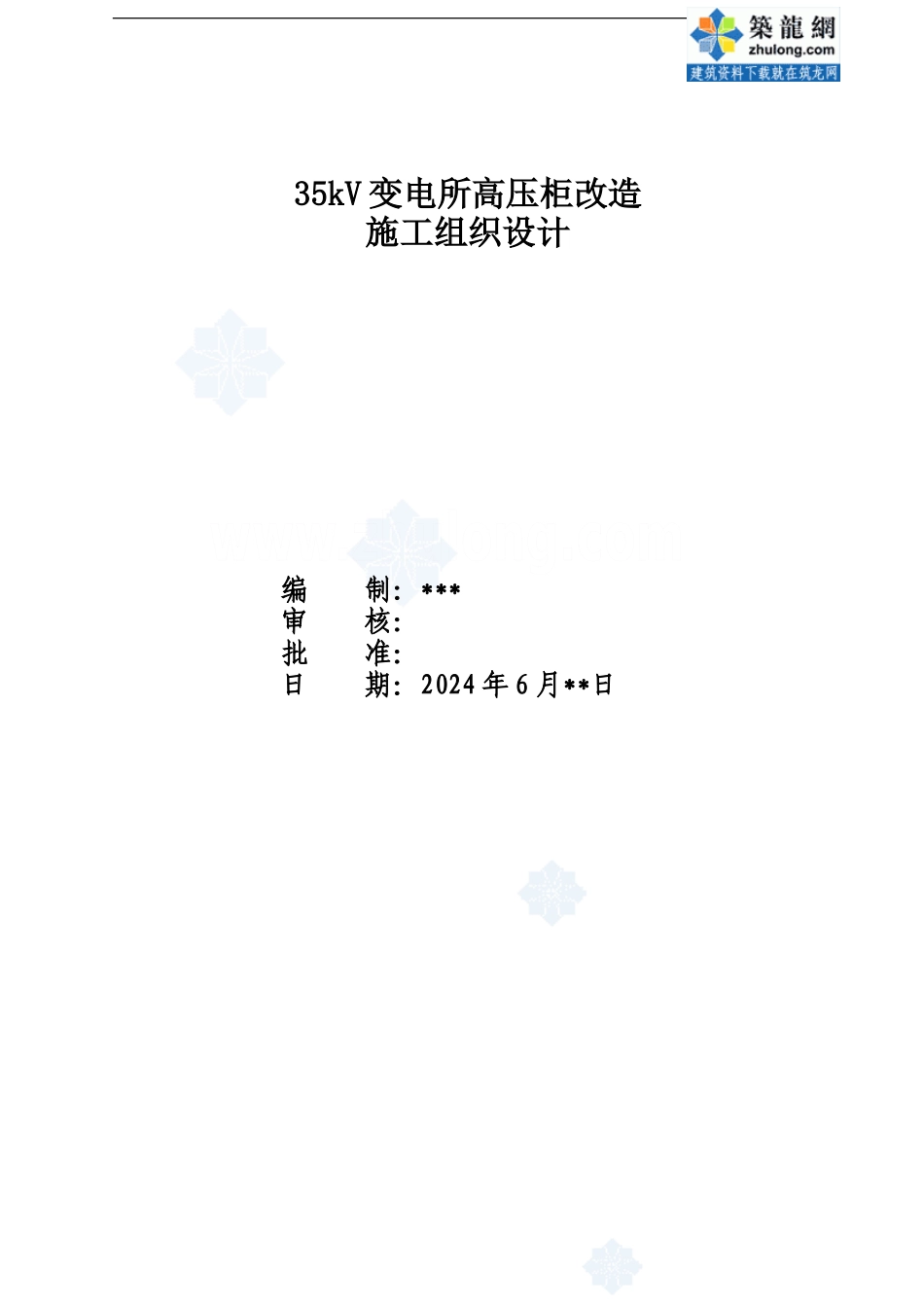

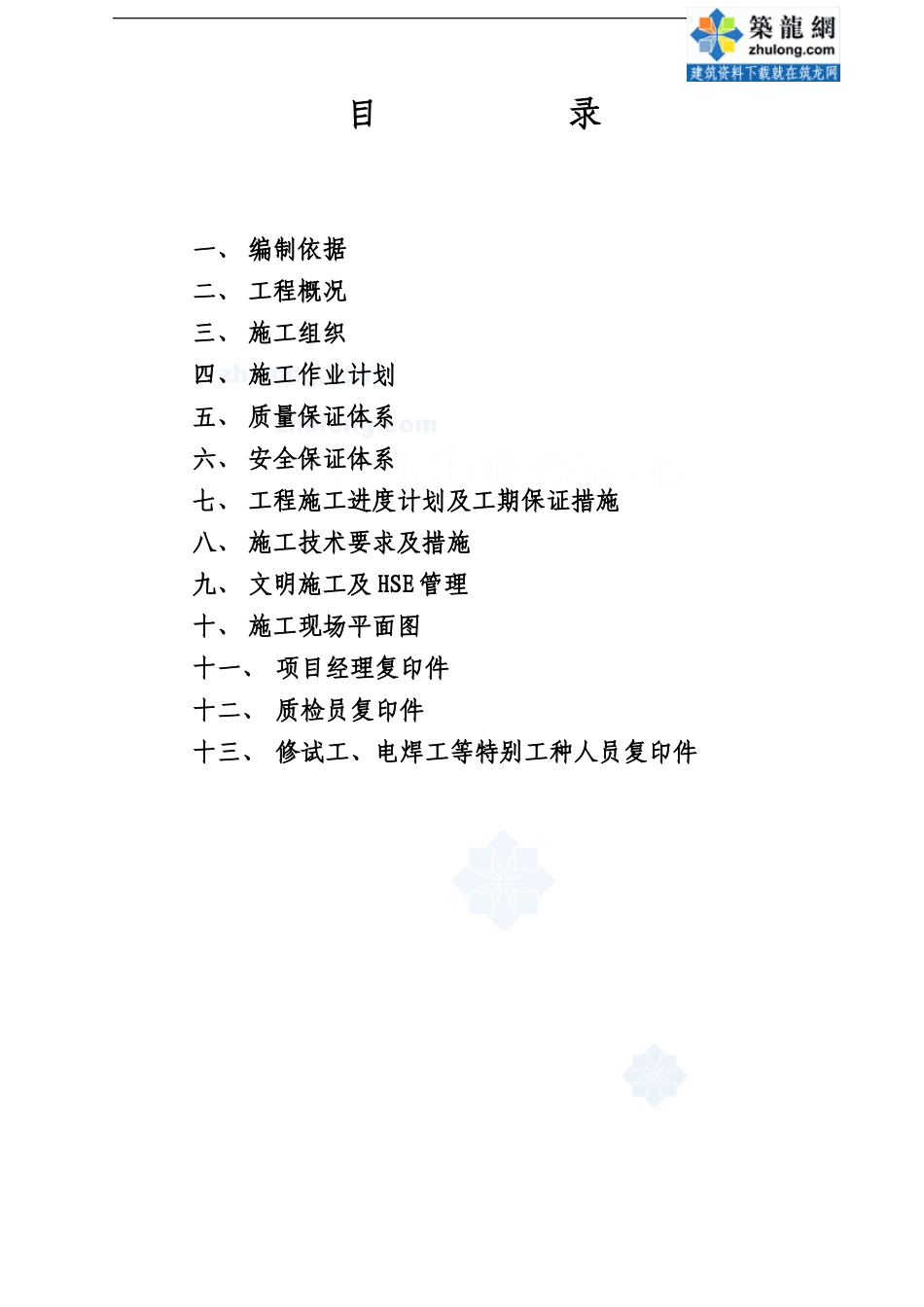

35kV 变电所高压柜改造施工组织设计编 制：***审 核：批 准：日 期：2024 年 6 月**日目 录一、 编制依据二、 工程概况三、 施工组织四、 施工作业计划五、 质量保证体系六、 安全保证体系七、 工程施工进度计划及工期保证措施八、 施工技术要求及措施九、 文明施工及 HSE 管理十、 施工现场平面图十一、 项目经理复印件十二、 质检员复印件十三、 修试工、电焊工等特别工种人员复印件一 编 制 依 据 ***35kV 变电所高压柜改造工程施工组织设计编制主要依据是:1. 电气设备安装法律规范、法律法规 （1）《电气装置安装工程高压电器施工及验收法律规范》（GBJ147—90）;（2）《电气装置安装工程电缆线路施工及验收法律规范》（GB50168-92）;（3）《电气装置安装工程接地装置施工及验收法律规范》（GB50169-92）;（4）《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》（GB50171-192）;（5） 《电气装置安装工程母线装置施工及验收法律规范》（GBJ149-90）;（6） 《电气装置安装工程电气设备交接试验标准》（GB50150-91）;（7）《建筑电气安装工程工程质量检验评价标准》（GBJ303-88）;（8）《石油建设工程质量检验评定标准电气工程（电气安装工程）》(SY4030.2-93).（9）SY4200-2024 石油天然气建设工程质量验收法律规范 通则2.《水电安装大队质量管理体系的程序文件》3.《***水电厂 HSE 质量管理体系的程序文件》该组织设计重点从施工方案、质量体系、安全体系、管理体系、主要分项工程措施等几个方面入手，以确保安全、高效、优质的完成该工程并提供技术指导。二、工程概况***35kV 变电所高压柜改造工程，位于甘肃省***县境内。该地区属黄土高原山区地带，夏季炎热施工较为不便。下载后可任意编辑本工程是***油田公司电力系统 2024 年维护改造工程,其工程主要工作量为：1、拆除 10kV 高压室原高压开关柜 11 面、10kVPT 柜 1 面。2、在 10kV 高压室安装 KYN28-12﹙Z﹚型高压开关柜 8 面、10kVPT柜 1 面。3 、 将 35kV 311 、 313 两 台 DW8-35I 型 断 路 器 更 换 为 LW8-35A （ T ） /1600-31.5 型 六 氟 化 硫 断 路 器 。 4 组 刀 闸 更 换 为 GW4-40.5G/630 型隔离刀闸。4、一、二次电缆敷设和连接。 5、试验、调试、试运行三、施工组织该工程由***水电厂安装大队承建，为使该工程能顺利完成，确保施工安全和工程质量，实现创优质...
