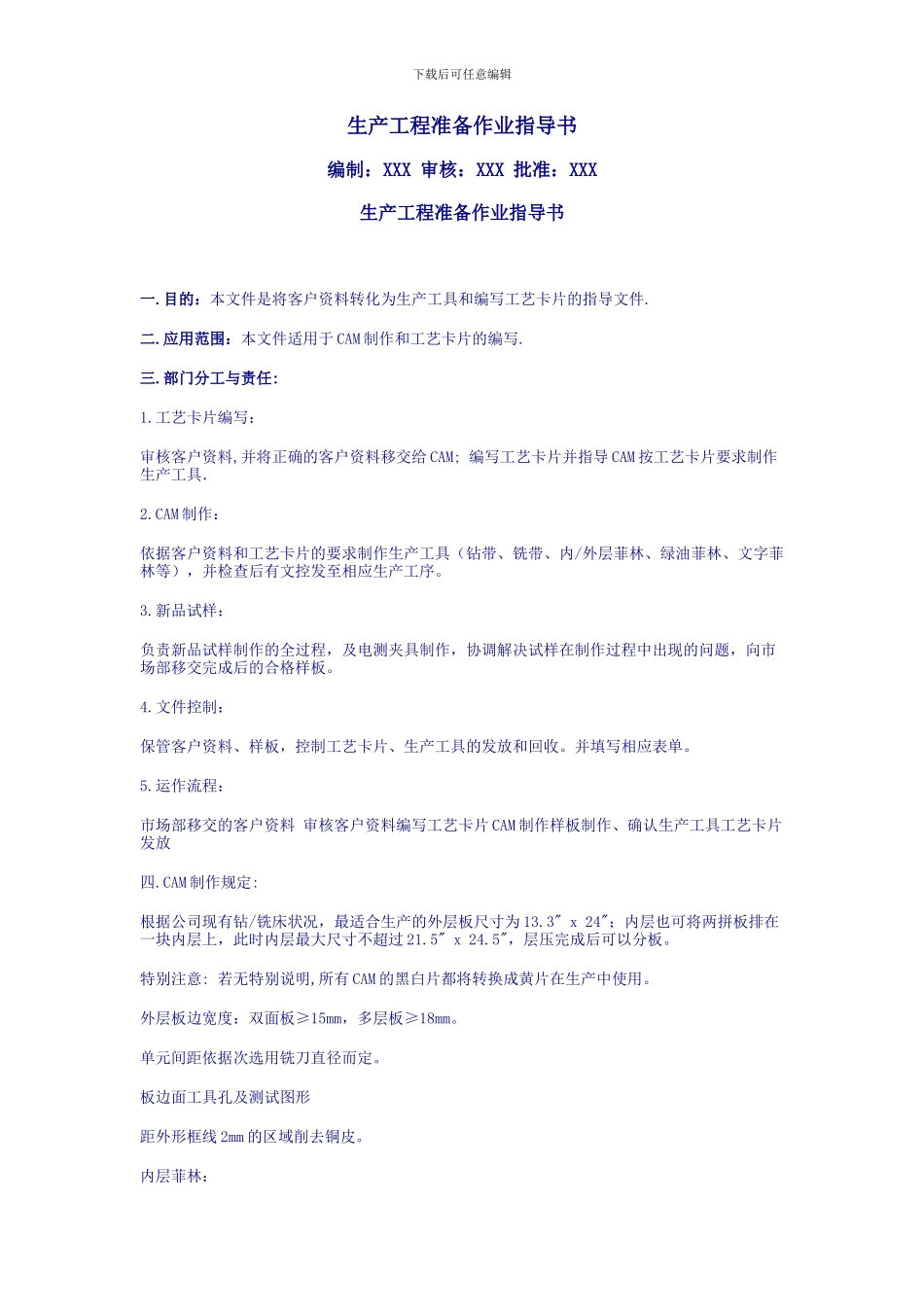

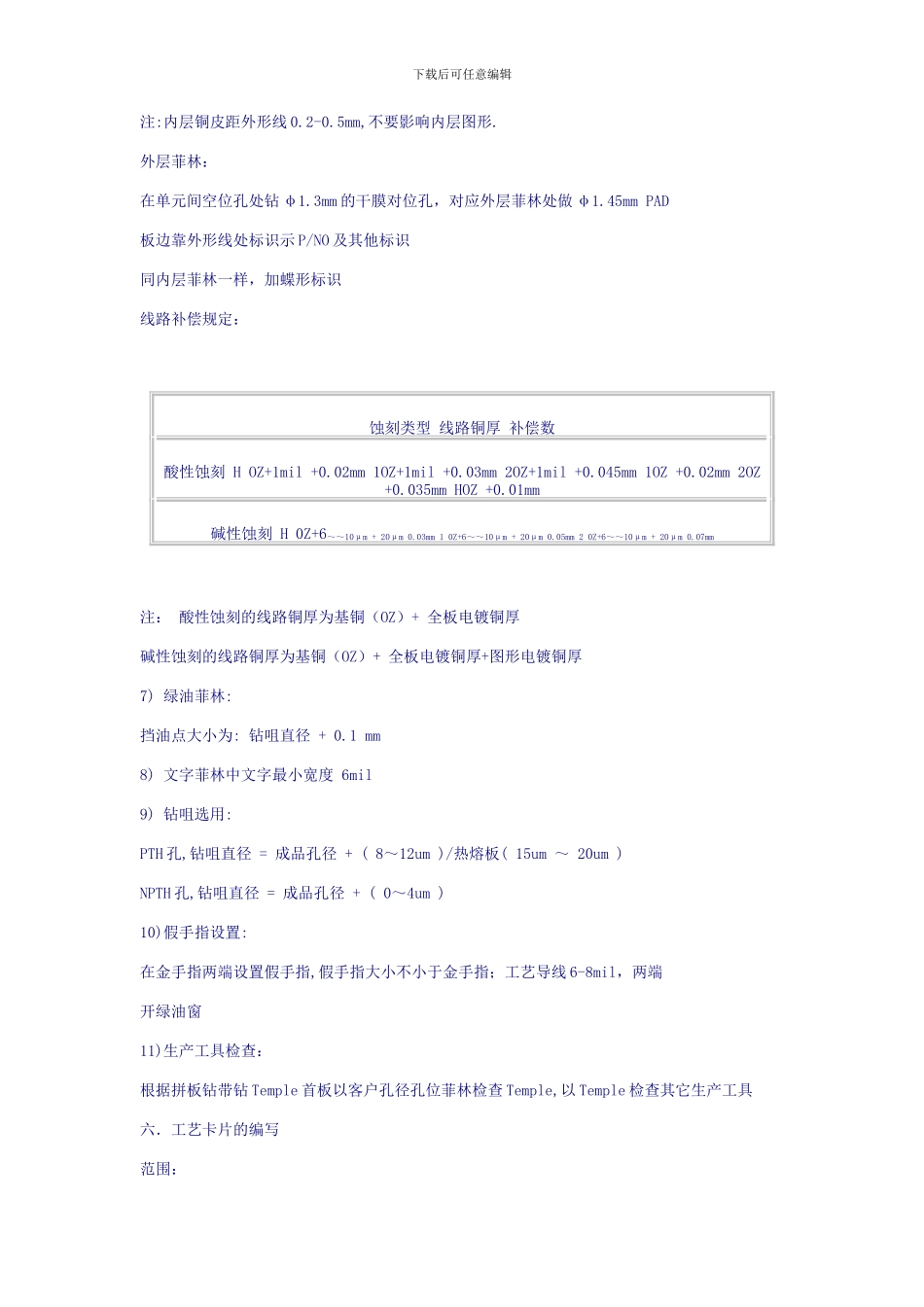

下载后可任意编辑生产工程准备作业指导书编制：XXX 审核：XXX 批准：XXX生产工程准备作业指导书 一.目的：本文件是将客户资料转化为生产工具和编写工艺卡片的指导文件.二.应用范围：本文件适用于 CAM 制作和工艺卡片的编写.三.部门分工与责任:1.工艺卡片编写：审核客户资料,并将正确的客户资料移交给 CAM; 编写工艺卡片并指导 CAM 按工艺卡片要求制作生产工具．2.CAM 制作：依据客户资料和工艺卡片的要求制作生产工具（钻带、铣带、内/外层菲林、绿油菲林、文字菲林等），并检查后有文控发至相应生产工序。3.新品试样：负责新品试样制作的全过程，及电测夹具制作，协调解决试样在制作过程中出现的问题，向市场部移交完成后的合格样板。4.文件控制：保管客户资料、样板，控制工艺卡片、生产工具的发放和回收。并填写相应表单。5.运作流程：市场部移交的客户资料 审核客户资料编写工艺卡片 CAM 制作样板制作、确认生产工具工艺卡片发放四.CAM 制作规定:根据公司现有钻/铣床状况，最适合生产的外层板尺寸为 13.3" x 24"；内层也可将两拼板排在一块内层上，此时内层最大尺寸不超过 21.5" x 24.5"，层压完成后可以分板。特别注意: 若无特别说明,所有 CAM 的黑白片都将转换成黄片在生产中使用。外层板边宽度：双面板≥15mm，多层板≥18mm。单元间距依据次选用铣刀直径而定。板边面工具孔及测试图形距外形框线 2mm 的区域削去铜皮。 内层菲林：下载后可任意编辑注:内层铜皮距外形线 0.2-0.5mm,不要影响内层图形.外层菲林：在单元间空位孔处钻 φ1.3mm 的干膜对位孔，对应外层菲林处做 φ1.45mm PAD板边靠外形线处标识示 P/NO 及其他标识同内层菲林一样，加蝶形标识线路补偿规定：蚀刻类型 线路铜厚 补偿数酸性蚀刻 H OZ+1mil +0.02mm 1OZ+1mil +0.03mm 2OZ+1mil +0.045mm 1OZ +0.02mm 2OZ +0.035mm HOZ +0.01mm碱性蚀刻 H 0Z+6～～10μm + 20μm 0.03mm 1 0Z+6～～10μm + 20μm 0.05mm 2 0Z+6～～10μm + 20μm 0.07mm 注： 酸性蚀刻的线路铜厚为基铜（OZ）+ 全板电镀铜厚碱性蚀刻的线路铜厚为基铜（OZ）+ 全板电镀铜厚+图形电镀铜厚7) 绿油菲林:挡油点大小为: 钻咀直径 + 0.1 mm8) 文字菲林中文字最小宽度 6mil9) 钻咀选用:PTH 孔,钻咀直径 = 成品孔径 + ( 8～12um )/热熔板( 15um ～ 20um )NPTH 孔,钻咀直径 = 成品孔径 + ( 0～4um )10)假手指设置:在金...
