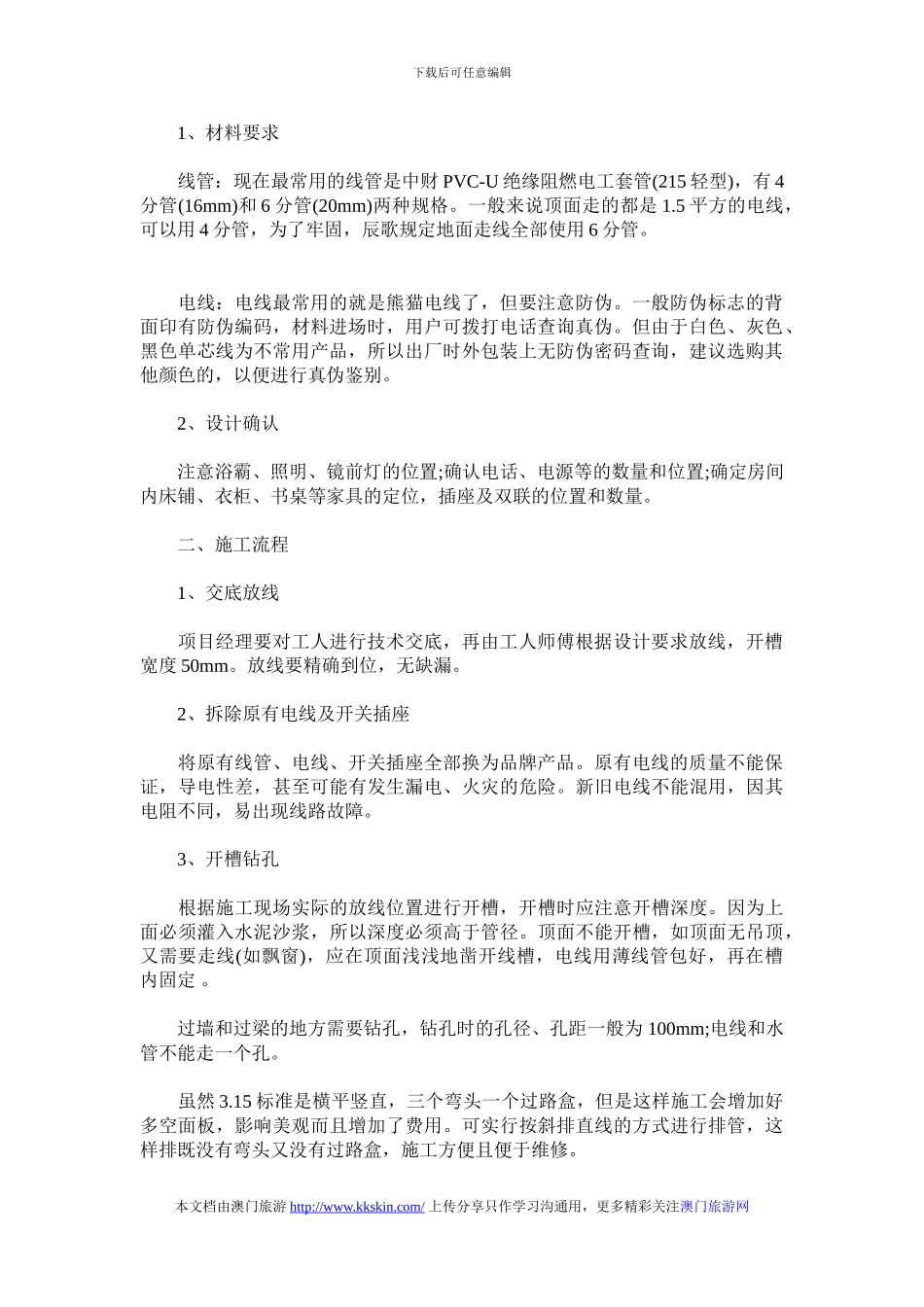

下载后可任意编辑 电线的施工是整个电路施工中的重中之重，电线的铺设决定着整个电路的安全与否以及使用的方便性、合理性等，所以布线的施工工艺必须一丝不苟，严格根据规定的施工标准来施工，否则有可能引起整个电路的瘫痪。下面为大家提供的电线施工工艺流程及施工标准，可以作为电路施工中的参考标准。 一、施工准备本文档由澳门旅游 http://www.kkskin.com/ 上传分享只作学习沟通用，更多精彩关注澳门旅游网精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑 1、材料要求 线管：现在最常用的线管是中财 PVC-U 绝缘阻燃电工套管(215 轻型)，有 4分管(16mm)和 6 分管(20mm)两种规格。一般来说顶面走的都是 1.5 平方的电线，可以用 4 分管，为了牢固，辰歌规定地面走线全部使用 6 分管。 电线：电线最常用的就是熊猫电线了，但要注意防伪。一般防伪标志的背面印有防伪编码，材料进场时，用户可拨打电话查询真伪。但由于白色、灰色、黑色单芯线为不常用产品，所以出厂时外包装上无防伪密码查询，建议选购其他颜色的，以便进行真伪鉴别。 2、设计确认 注意浴霸、照明、镜前灯的位置;确认电话、电源等的数量和位置;确定房间内床铺、衣柜、书桌等家具的定位，插座及双联的位置和数量。 二、施工流程 1、交底放线 项目经理要对工人进行技术交底，再由工人师傅根据设计要求放线，开槽宽度 50mm。放线要精确到位，无缺漏。 2、拆除原有电线及开关插座 将原有线管、电线、开关插座全部换为品牌产品。原有电线的质量不能保证，导电性差，甚至可能有发生漏电、火灾的危险。新旧电线不能混用，因其电阻不同，易出现线路故障。 3、开槽钻孔 根据施工现场实际的放线位置进行开槽，开槽时应注意开槽深度。因为上面必须灌入水泥沙浆，所以深度必须高于管径。顶面不能开槽，如顶面无吊顶，又需要走线(如飘窗)，应在顶面浅浅地凿开线槽，电线用薄线管包好，再在槽内固定 。 过墙和过梁的地方需要钻孔，钻孔时的孔径、孔距一般为 100mm;电线和水管不能走一个孔。 虽然 3.15 标准是横平竖直，三个弯头一个过路盒，但是这样施工会增加好多空面板，影响美观而且增加了费用。可实行按斜排直线的方式进行排管，这样排既没有弯头又没有过路盒，施工方便且便于维修。本文档由澳门旅游 http://www.kkskin.com/ 上传分享只作学习沟通用，更多精彩关注澳门旅游网下载后可任意编辑 4、布管...
