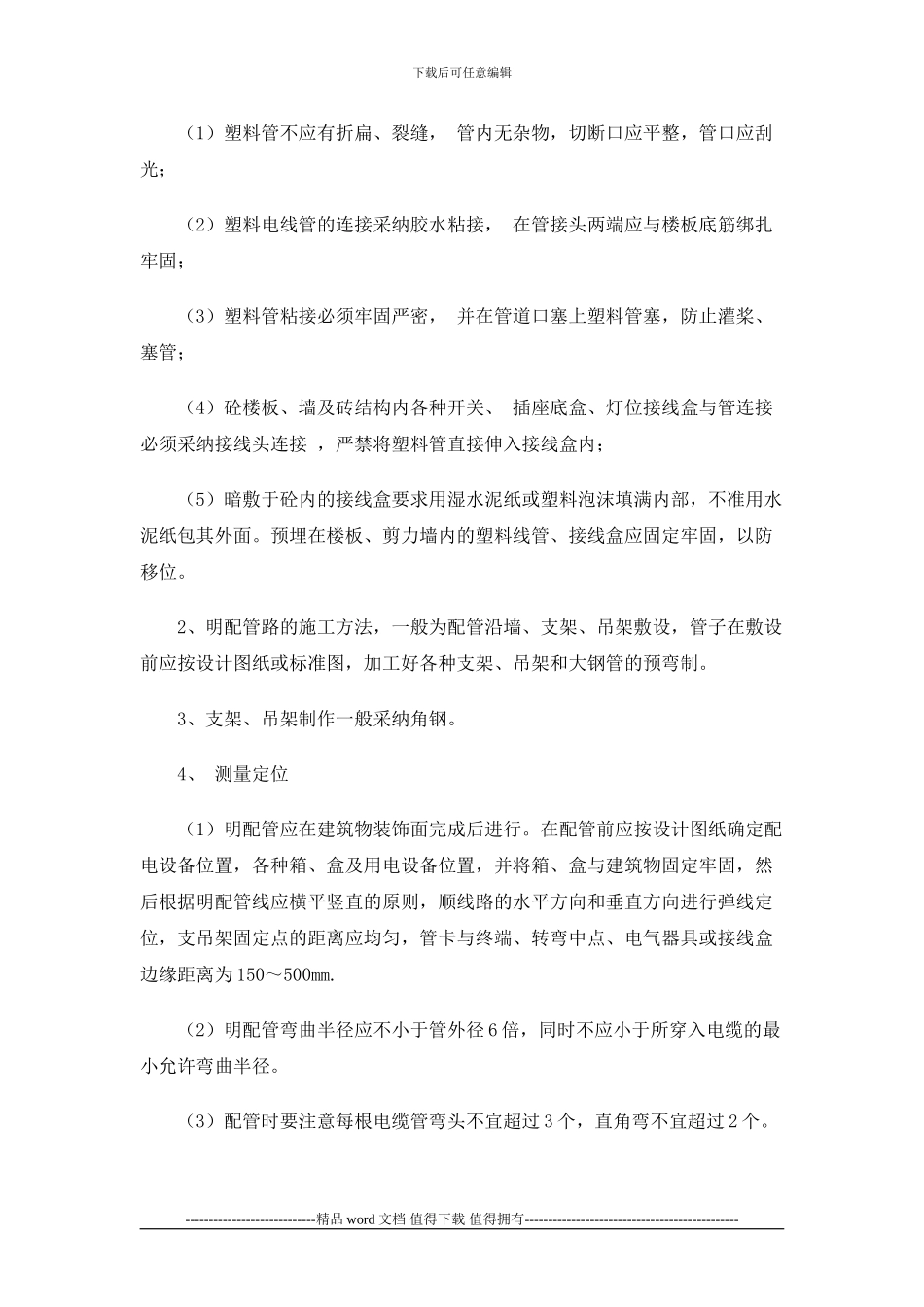

下载后可任意编辑 电线管预埋安装施工工艺 1、施工时应注意： ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑 （1）塑料管不应有折扁、裂缝， 管内无杂物，切断口应平整，管口应刮光； （2）塑料电线管的连接采纳胶水粘接， 在管接头两端应与楼板底筋绑扎牢固； （3）塑料管粘接必须牢固严密， 并在管道口塞上塑料管塞，防止灌桨、塞管； （4）砼楼板、墙及砖结构内各种开关、 插座底盒、灯位接线盒与管连接必须采纳接线头连接 ，严禁将塑料管直接伸入接线盒内； （5）暗敷于砼内的接线盒要求用湿水泥纸或塑料泡沫填满内部，不准用水泥纸包其外面。预埋在楼板、剪力墙内的塑料线管、接线盒应固定牢固，以防移位。 2、明配管路的施工方法，一般为配管沿墙、支架、吊架敷设，管子在敷设前应按设计图纸或标准图，加工好各种支架、吊架和大钢管的预弯制。 3、支架、吊架制作一般采纳角钢。 4、 测量定位 （1）明配管应在建筑物装饰面完成后进行。在配管前应按设计图纸确定配电设备位置，各种箱、盒及用电设备位置，并将箱、盒与建筑物固定牢固，然后根据明配管线应横平竖直的原则，顺线路的水平方向和垂直方向进行弹线定位，支吊架固定点的距离应均匀，管卡与终端、转弯中点、电气器具或接线盒边缘距离为 150～500mm. （2）明配管弯曲半径应不小于管外径 6 倍，同时不应小于所穿入电缆的最小允许弯曲半径。 （3）配管时要注意每根电缆管弯头不宜超过 3 个，直角弯不宜超过 2 个。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑 （4）管路超过一定长度，应加装接线盒，其位置便于穿线。明配管在通过建筑物伸缩缝各沉降缝应实行补偿措施。 5、电线管暗敷设形式： （1）现浇混凝土楼板、墙、柱、梁内配管随墙砌砖配管。 （2）暗敷管路都须与土建主体工程密切配合施工并由土建主体工程施工中应给建筑物标高。 （3） 配管要尽量减少转弯，沿最短路径，经综合考虑确定合理管路敷设部位和走向，确定正确盒箱的正确位置。 （4）根据现场实际敷设施工图，加工好各种管弯和盒箱。 （5）测定盒、箱位置 根据施工图要求，确定盒、箱轴线位置，根据土建标出的水平线为基...
