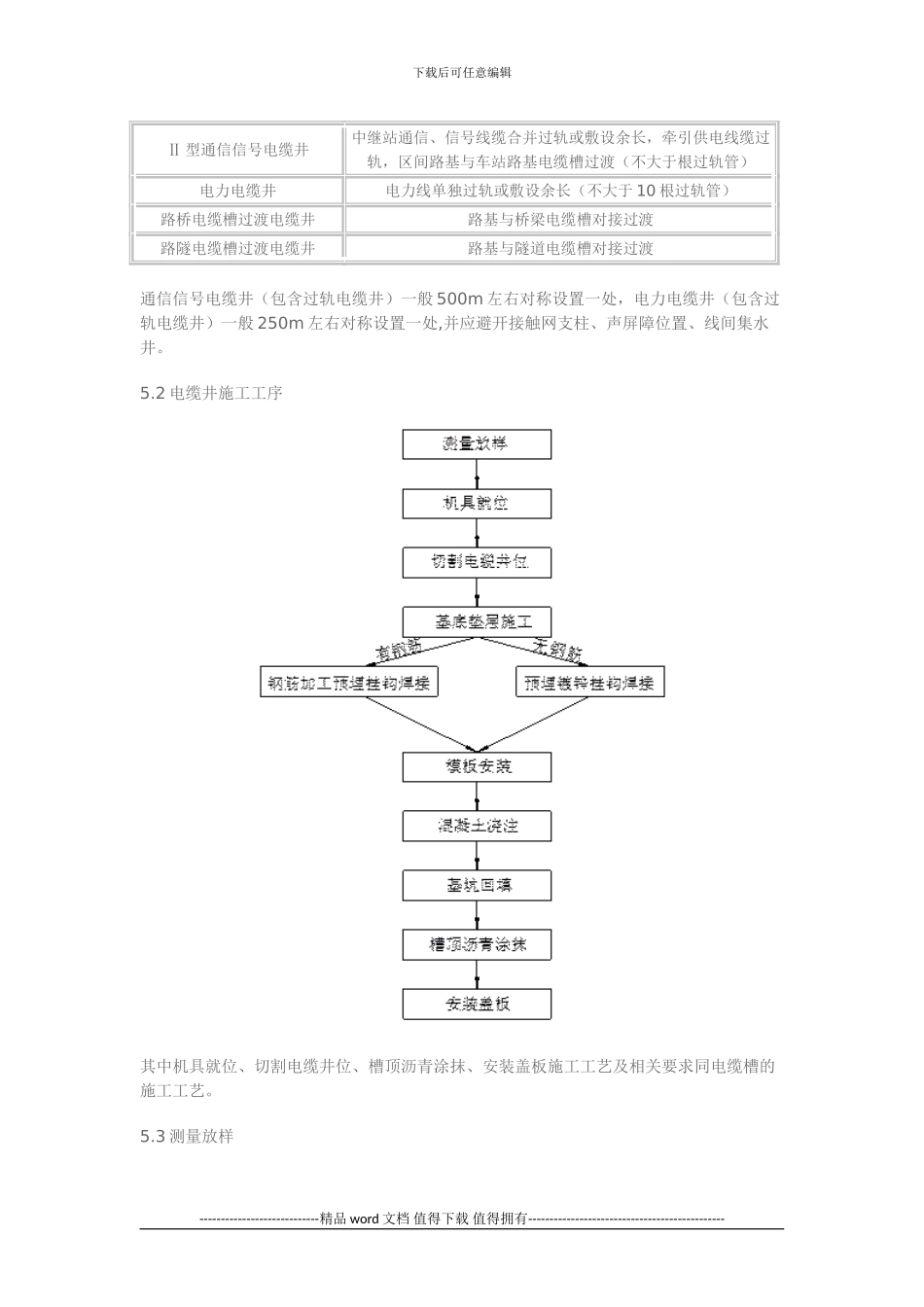

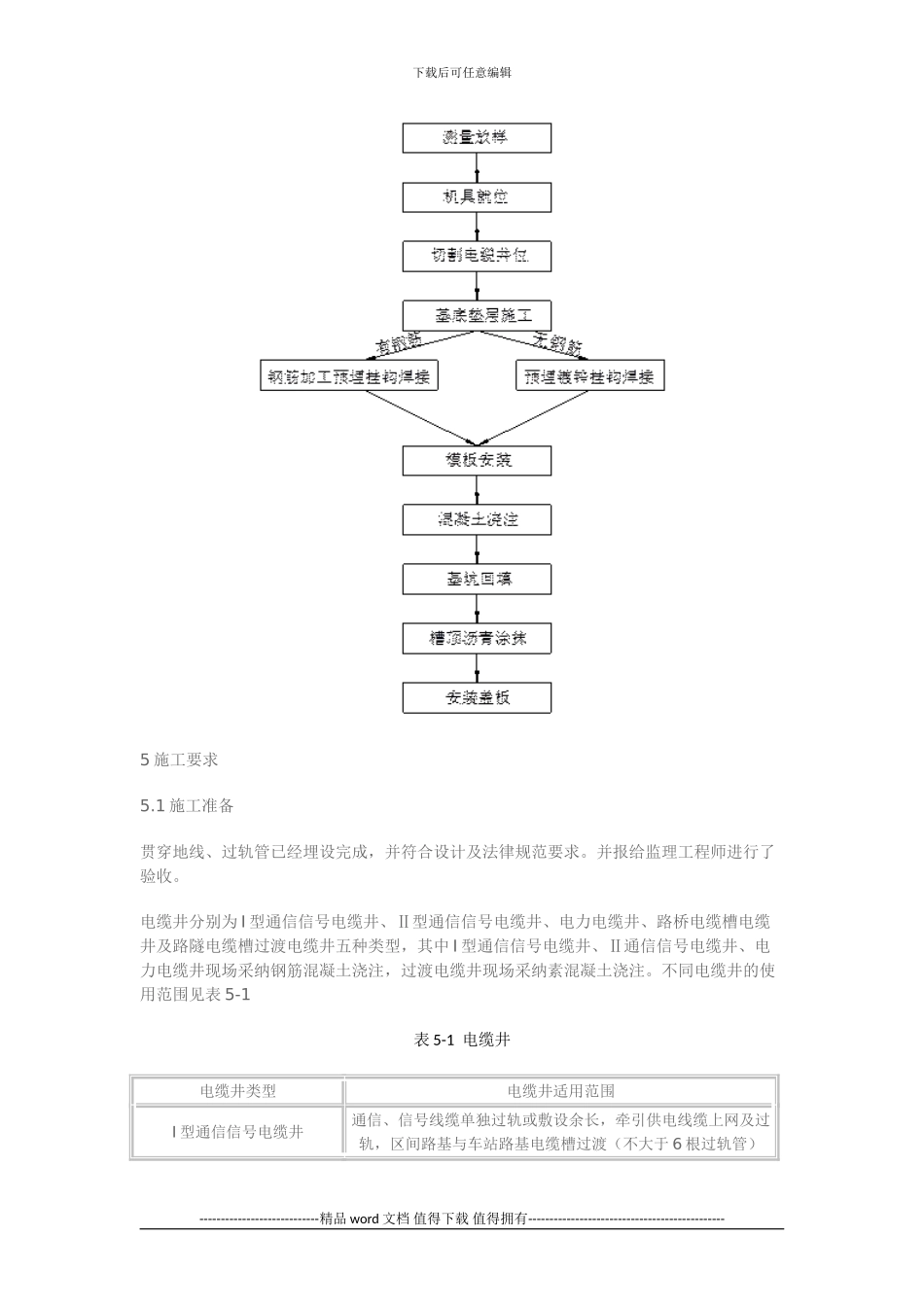

下载后可任意编辑客运专线路基工程电缆井施工作业指导书1 适用范围适用于客专路基工程电缆井施工。2 作业准备2.1 内业技术准备作业指导书编制完成后，应在施工前组织技术人员仔细阅读、审核图纸，学习实施性施工组织设计，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工作业人员进行上岗前技术培训，考核合格后持证上岗。（2）图纸及验收标准采纳：《铁路路基电缆槽》（通路（2024）8401）；《高速铁路路基工程施工技术指南》（铁建设【2024】241 号）；《高速铁路路基工程施工质量验收标准》（TB10751-2024）；2.2 外业技术准备施工作业人员进场，并准备好相关施工设备和物资。3 技术要求施工过程严格根据设计图纸和验标上的相关要求组织施工，在大面积施工前，选择一段具有代表性的路基进行工艺试验，确定相关工艺参数，并报监理单位确认。4 工艺流程----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑5 施工要求5.1 施工准备贯穿地线、过轨管已经埋设完成，并符合设计及法律规范要求。并报给监理工程师进行了验收。电缆井分别为 I 型通信信号电缆井、Ⅱ型通信信号电缆井、电力电缆井、路桥电缆槽电缆井及路隧电缆槽过渡电缆井五种类型，其中 I 型通信信号电缆井、Ⅱ通信信号电缆井、电力电缆井现场采纳钢筋混凝土浇注，过渡电缆井现场采纳素混凝土浇注。不同电缆井的使用范围见表 5-1表 5-1 电缆井电缆井类型电缆井适用范围I 型通信信号电缆井通信、信号线缆单独过轨或敷设余长，牵引供电线缆上网及过轨，区间路基与车站路基电缆槽过渡（不大于 6 根过轨管）----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑Ⅱ 型通信信号电缆井中继站通信、信号线缆合并过轨或敷设余长，牵引供电线缆过轨，区间路基与车站路基电缆槽过渡（不大于根过轨管）电力电缆井电力线单独过轨或敷设余长（不大于 10 根过轨管）路桥电缆槽过渡电缆井路基与桥梁电缆槽对接过渡路隧电缆槽过渡电缆井路基与隧道电缆槽对接过渡通信信号电缆井（包含过轨电缆井）一般 500m 左右对称设置一处，电力电缆井（包含过轨电缆井）一般 250m 左右对称设置一处,并应避开接触网支柱、声屏障位置、线间集水井。5.2 电...
