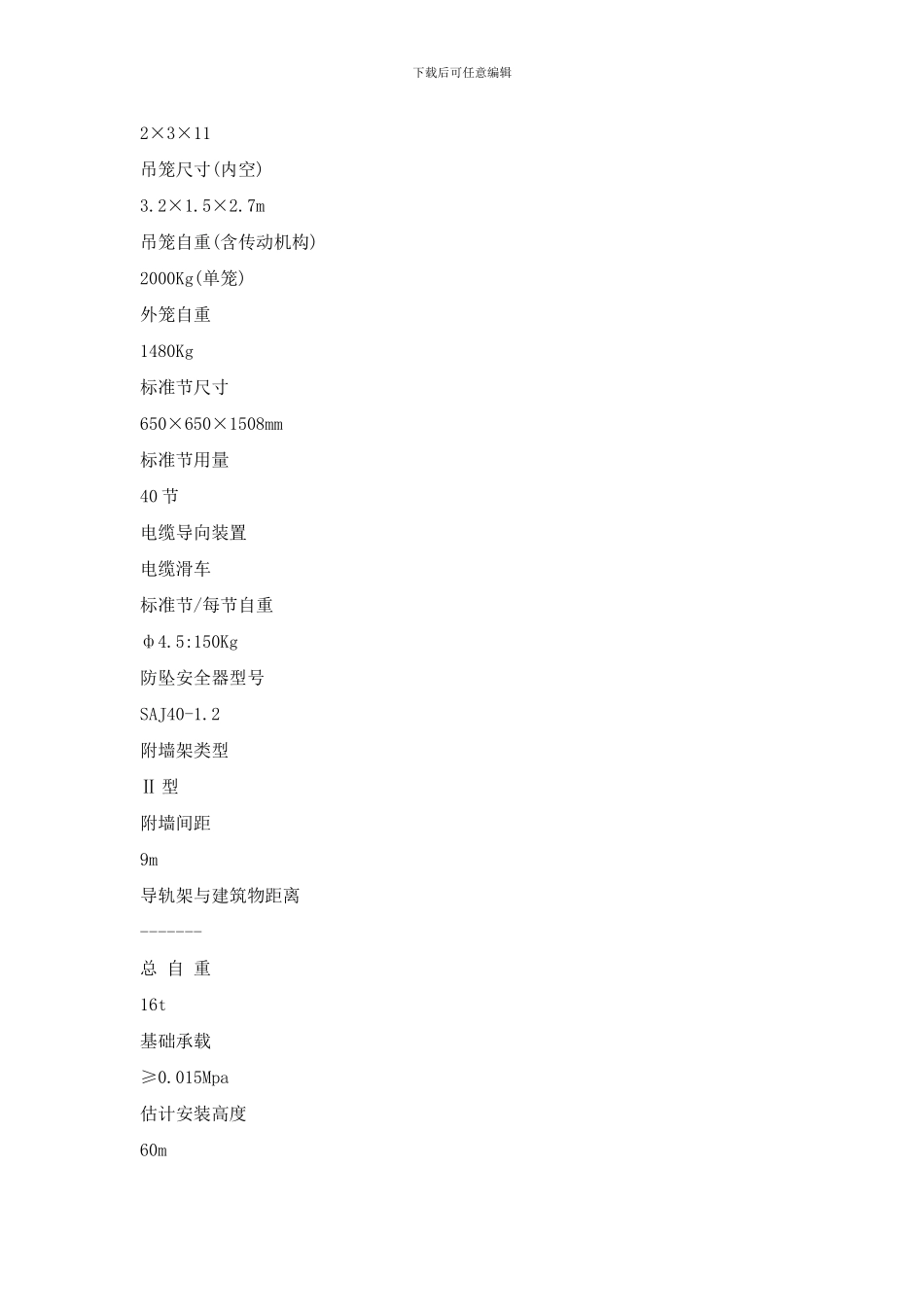

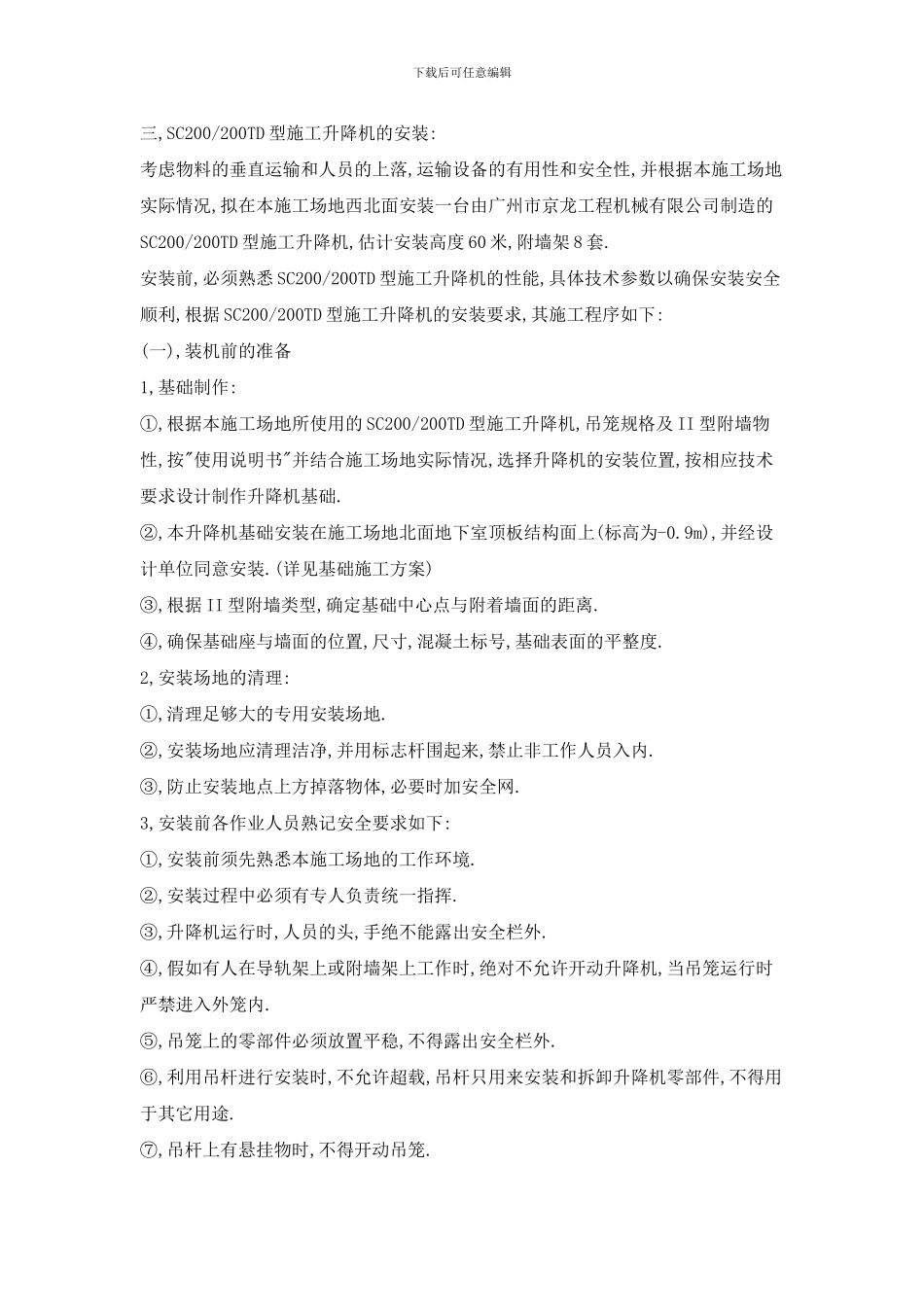

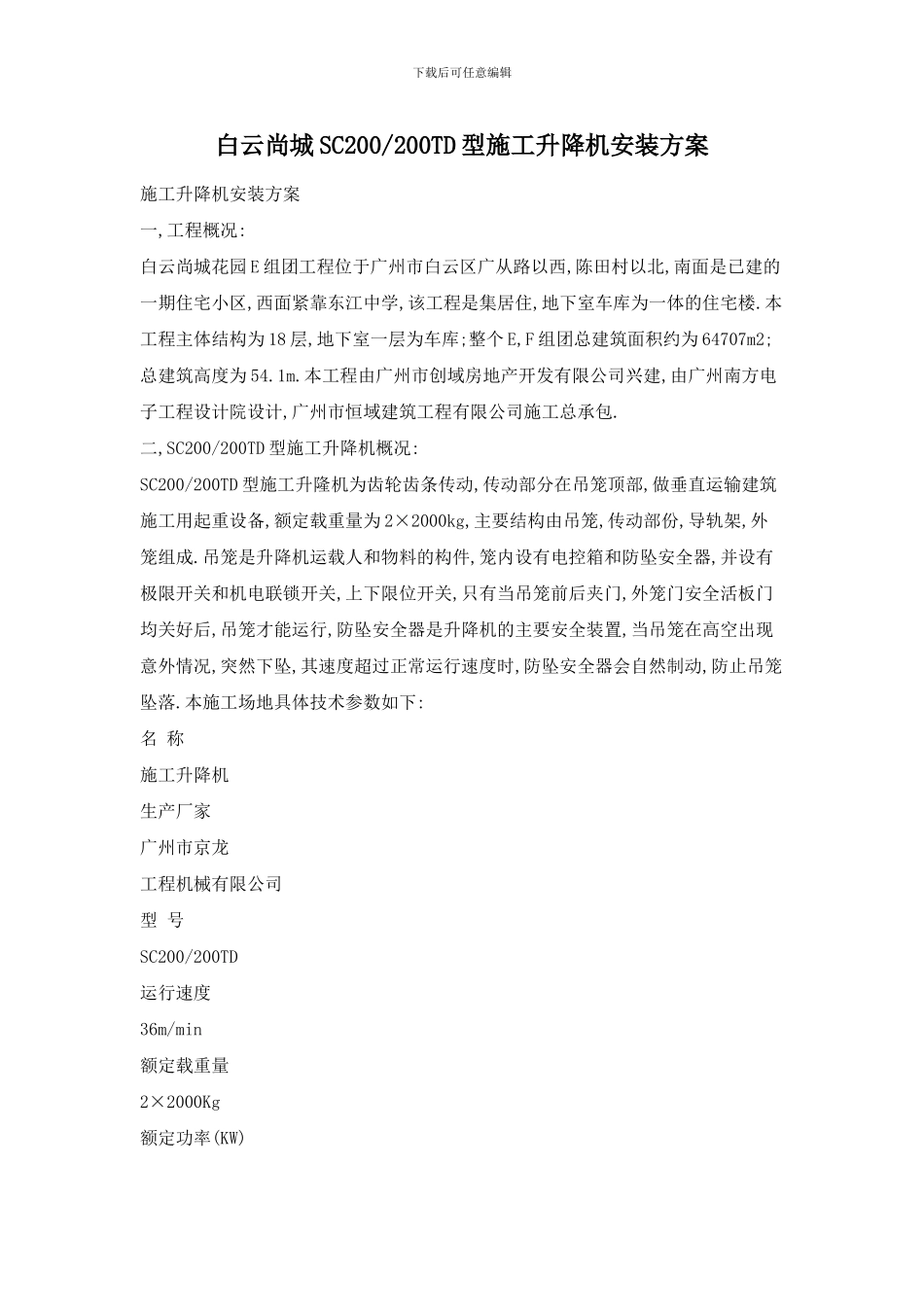

下载后可任意编辑白云尚城 SC200/200TD 型施工升降机安装方案施工升降机安装方案一,工程概况:白云尚城花园 E 组团工程位于广州市白云区广从路以西,陈田村以北,南面是已建的一期住宅小区,西面紧靠东江中学,该工程是集居住,地下室车库为一体的住宅楼.本工程主体结构为 18 层,地下室一层为车库;整个 E,F 组团总建筑面积约为 64707m2;总建筑高度为 54.1m.本工程由广州市创域房地产开发有限公司兴建,由广州南方电子工程设计院设计,广州市恒域建筑工程有限公司施工总承包.二,SC200/200TD 型施工升降机概况:SC200/200TD 型施工升隆机为齿轮齿条传动,传动部分在吊笼顶部,做垂直运输建筑施工用起重设备,额定载重量为 2×2000kg,主要结构由吊笼,传动部份,导轨架,外笼组成.吊笼是升降机运载人和物料的构件,笼内设有电控箱和防坠安全器,并设有极限开关和机电联锁开关,上下限位开关,只有当吊笼前后夹门,外笼门安全活板门均关好后,吊笼才能运行,防坠安全器是升降机的主要安全装置,当吊笼在高空出现意外情况,突然下坠,其速度超过正常运行速度时,防坠安全器会自然制动,防止吊笼坠落.本施工场地具体技术参数如下:名 称施工升降机生产厂家广州市京龙工程机械有限公司型 号SC200/200TD运行速度36m/min额定载重量2×2000Kg额定功率(KW)下载后可任意编辑2×3×11吊笼尺寸(内空)3.2×1.5×2.7m吊笼自重(含传动机构)2000Kg(单笼)外笼自重1480Kg标准节尺寸650×650×1508mm标准节用量40 节电缆导向装置电缆滑车标准节/每节自重ф4.5:150Kg防坠安全器型号SAJ40-1.2附墙架类型Ⅱ 型附墙间距9m 导轨架与建筑物距离-------总 自 重16t基础承载≥0.015Mpa估计安装高度60m下载后可任意编辑三,SC200/200TD 型施工升降机的安装:考虑物料的垂直运输和人员的上落,运输设备的有用性和安全性,并根据本施工场地实际情况,拟在本施工场地西北面安装一台由广州市京龙工程机械有限公司制造的SC200/200TD 型施工升降机,估计安装高度 60 米,附墙架 8 套.安装前,必须熟悉 SC200/200TD 型施工升降机的性能,具体技术参数以确保安装安全顺利,根据 SC200/200TD 型施工升降机的安装要求,其施工程序如下:(一),装机前的准备1,基础制作:①,根据本施工场地所使用的 SC200/200TD 型施工升降机,吊笼规格及 II 型附墙物性,按"使用说明书"并结合施工场地实际情况,选择升降机的安装位置,按相应技术要求设计制作升降机基础.②,本升降机基础安装在施工场地北面地下室顶板结构...
