皮带机栈桥图纸VIP免费

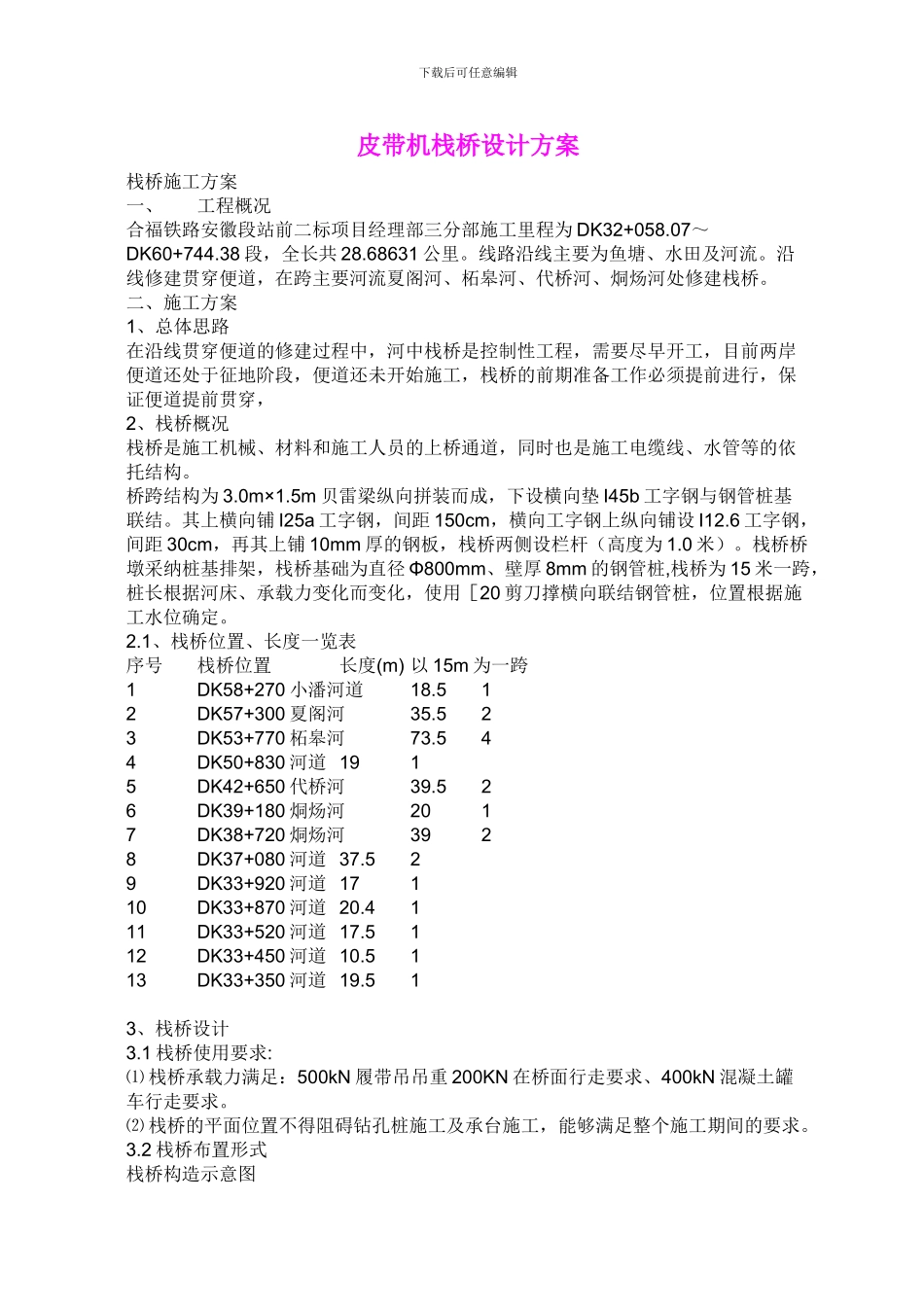

皮带机栈桥图纸_第1页
1/5

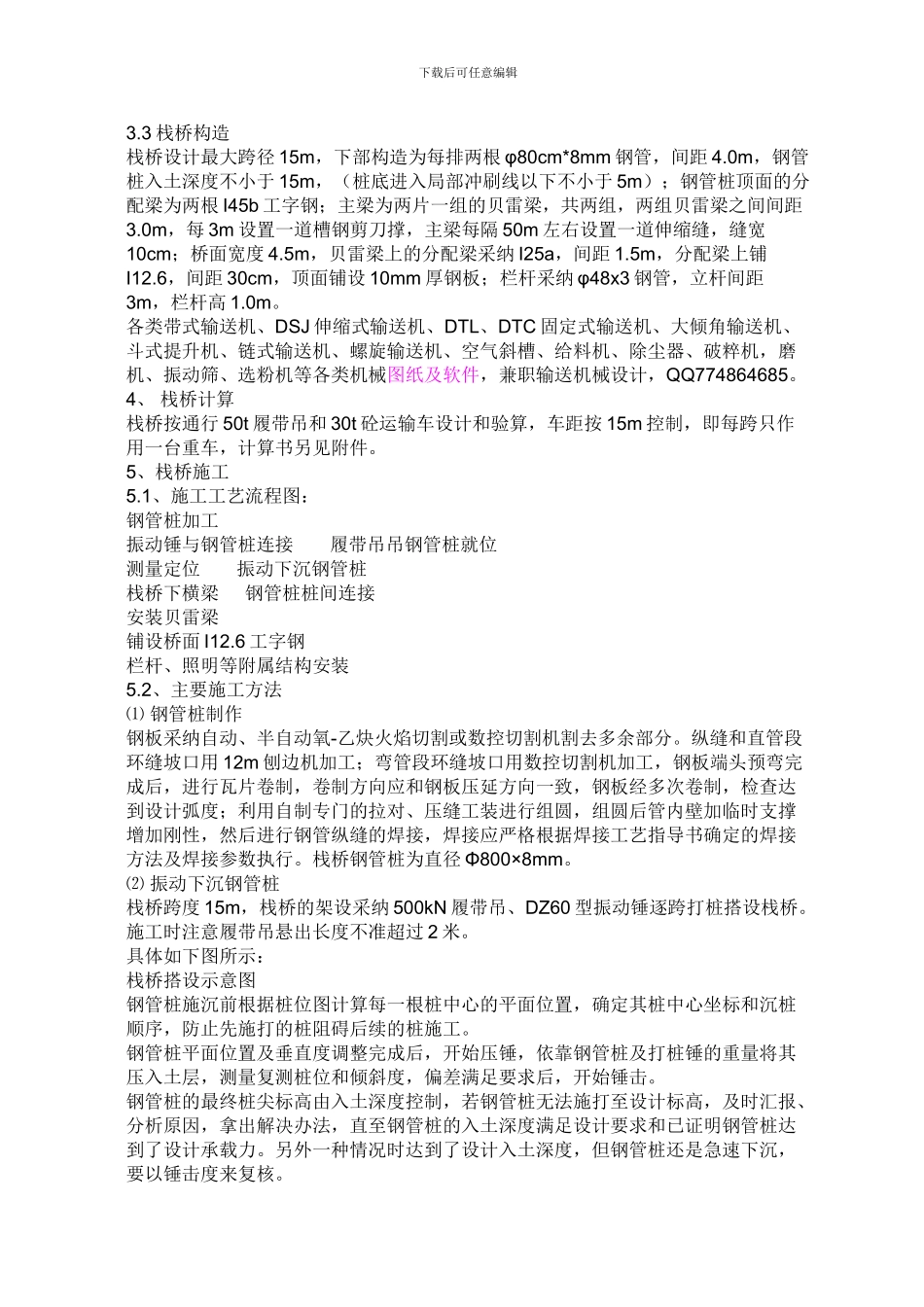

皮带机栈桥图纸_第2页
2/5

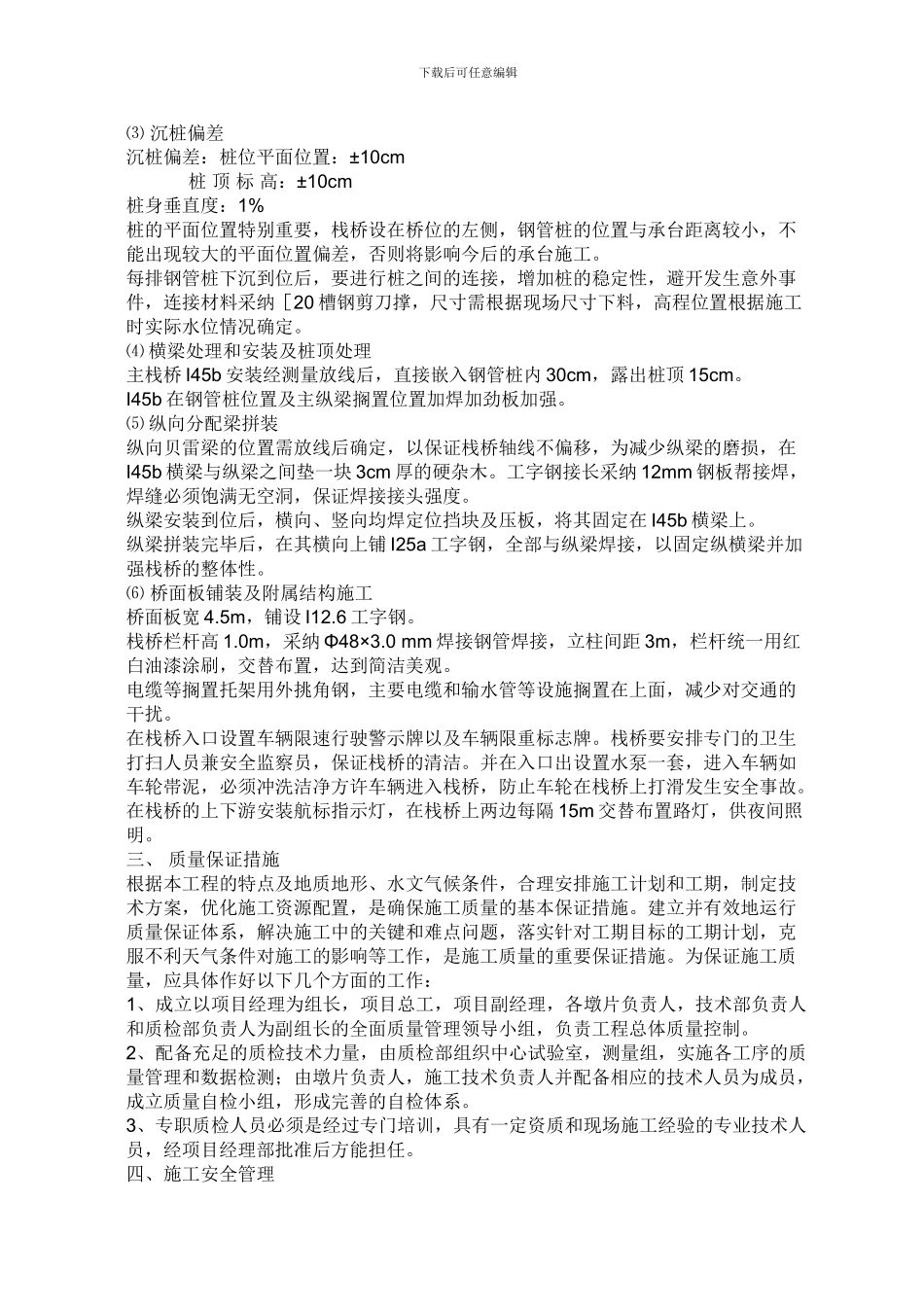

皮带机栈桥图纸_第3页
3/5
下载后可任意编辑皮带机栈桥设计方案栈桥施工方案一、工程概况合福铁路安徽段站前二标项目经理部三分部施工里程为 DK32+058.07~DK60+744.38 段,全长共 28.68631 公里。线路沿线主要为鱼塘、水田及河流。沿线修建贯穿便道,在跨主要河流夏阁河、柘皋河、代桥河、烔炀河处修建栈桥。二、施工方案1、总体思路在沿线贯穿便道的修建过程中,河中栈桥是控制性工程,需要尽早开工,目前两岸便道还处于征地阶段,便道还未开始施工,栈桥的前期准备工作必须提前进行,保证便道提前贯穿,2、栈桥概况栈桥是施工机械、材料和施工人员的上桥通道,同时也是施工电缆线、水管等的依托结构。桥跨结构为 3.0m×1.5m 贝雷梁纵向拼装而成,下设横向垫 I45b 工字钢与钢管桩基联结。其上横向铺 I25a 工字钢,间距 150cm,横向工字钢上纵向铺设 I12.6 工字钢,间距 30cm,再其上铺 10mm 厚的钢板,栈桥两侧设栏杆(高度为 1.0 米)。栈桥桥墩采纳桩基排架,栈桥基础为直径 Φ800mm、壁厚 8mm 的钢管桩,栈桥为 15 米一跨,桩长根据河床、承载力变化而变化,使用[20 剪刀撑横向联结钢管桩,位置根据施工水位确定。2.1、栈桥位置、长度一览表序号栈桥位置长度(m) 以 15m 为一跨1DK58+270 小潘河道18.512DK57+300 夏阁河35.523DK53+770 柘皋河73.544DK50+830 河道 1915DK42+650 代桥河39.526DK39+180 烔炀河2017DK38+720 烔炀河3928DK37+080 河道 37.529DK33+920 河道 17110DK33+870 河道 20.4111DK33+520 河道 17.5112DK33+450 河道 10.5113DK33+350 河道 19.513、栈桥设计3.1 栈桥使用要求:⑴ 栈桥承载力满足:500kN 履带吊吊重 200KN 在桥面行走要求、400kN 混凝土罐车行走要求。⑵ 栈桥的平面位置不得阻碍钻孔桩施工及承台施工,能够满足整个施工期间的要求。3.2 栈桥布置形式栈桥构造示意图下载后可任意编辑3.3 栈桥构造栈桥设计最大跨径 15m,下部构造为每排两根 φ80cm*8mm 钢管,间距 4.0m,钢管桩入土深度不小于 15m,(桩底进入局部冲刷线以下不小于 5m);钢管桩顶面的分配梁为两根 I45b 工字钢;主梁为两片一组的贝雷梁,共两组,两组贝雷梁之间间距3.0m,每 3m 设置一道槽钢剪刀撑,主梁每隔 50m 左右设置一道伸缩缝,缝宽10cm;桥面宽度 4.5m,贝雷梁上的分配梁采纳 I25a,间距 1.5m,分配梁上铺I12.6,间距 30cm,顶面铺设 10mm 厚钢板;栏杆采纳 φ48x3 钢管,立杆间距3m,...
