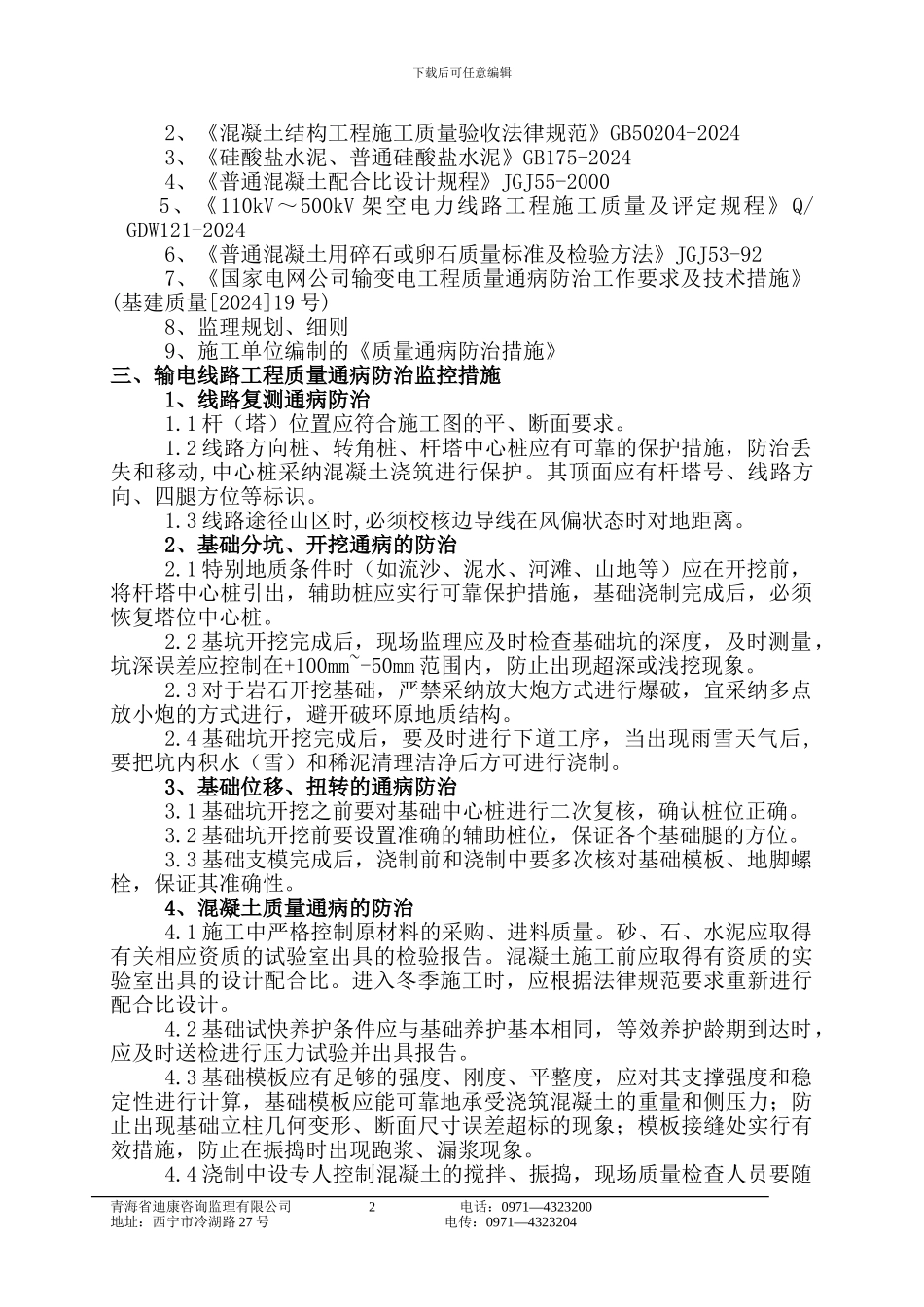

下载后可任意编辑青海矿业 800 万吨／年选煤厂项目110kV 输变电工程(线路工程)质量通病防治控制措施批准： 年 月 日审核： 年 月 日编写： 年 月 日青海矿业 800 万吨／年选煤厂项目110kV 输变电工程监理项目部2024 年 3 月青海矿业 800 万吨／年选煤厂项目 110kV 线路工程质量通病防治控制措施一、编制目的为进一步提高本工程施工质量,克服线路工程质量通病,法律规范工程质量通病防治工作,特编制本工程质量通病防治监控措施。二、编制依据1、《110～500kV 架空送电线路施工及验收法律规范》（GB 50233-2024）青海省迪康咨询监理有限公司 1 电话：0971—4323200地址：西宁市冷湖路 27 号 电传：0971—4323204下载后可任意编辑2、《混凝土结构工程施工质量验收法律规范》GB50204-20243、《硅酸盐水泥、普通硅酸盐水泥》GB175-20244、《普通混凝土配合比设计规程》JGJ55-20005、《110kV～500kV 架空电力线路工程施工质量及评定规程》Q/GDW121-20246、《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53-927、《国家电网公司输变电工程质量通病防治工作要求及技术措施》(基建质量[2024]19 号)8、监理规划、细则9、施工单位编制的《质量通病防治措施》三、输电线路工程质量通病防治监控措施1、线路复测通病防治1.1 杆（塔）位置应符合施工图的平、断面要求。1.2 线路方向桩、转角桩、杆塔中心桩应有可靠的保护措施，防治丢失和移动,中心桩采纳混凝土浇筑进行保护。其顶面应有杆塔号、线路方向、四腿方位等标识。1.3 线路途径山区时,必须校核边导线在风偏状态时对地距离。2、基础分坑、开挖通病的防治2.1 特别地质条件时（如流沙、泥水、河滩、山地等）应在开挖前，将杆塔中心桩引出，辅助桩应实行可靠保护措施，基础浇制完成后，必须恢复塔位中心桩。2.2 基坑开挖完成后，现场监理应及时检查基础坑的深度，及时测量，坑深误差应控制在+100mm~-50mm 范围内，防止出现超深或浅挖现象。2.3 对于岩石开挖基础，严禁采纳放大炮方式进行爆破，宜采纳多点放小炮的方式进行，避开破环原地质结构。2.4 基础坑开挖完成后，要及时进行下道工序，当出现雨雪天气后,要把坑内积水（雪）和稀泥清理洁净后方可进行浇制。3、基础位移、扭转的通病防治3.1 基础坑开挖之前要对基础中心桩进行二次复核，确认桩位正确。3.2 基础坑开挖前要设置准确的辅助桩位，保证各个基础腿的方位。3.3 基础支模完成后，浇制前和浇制中要多次核...
