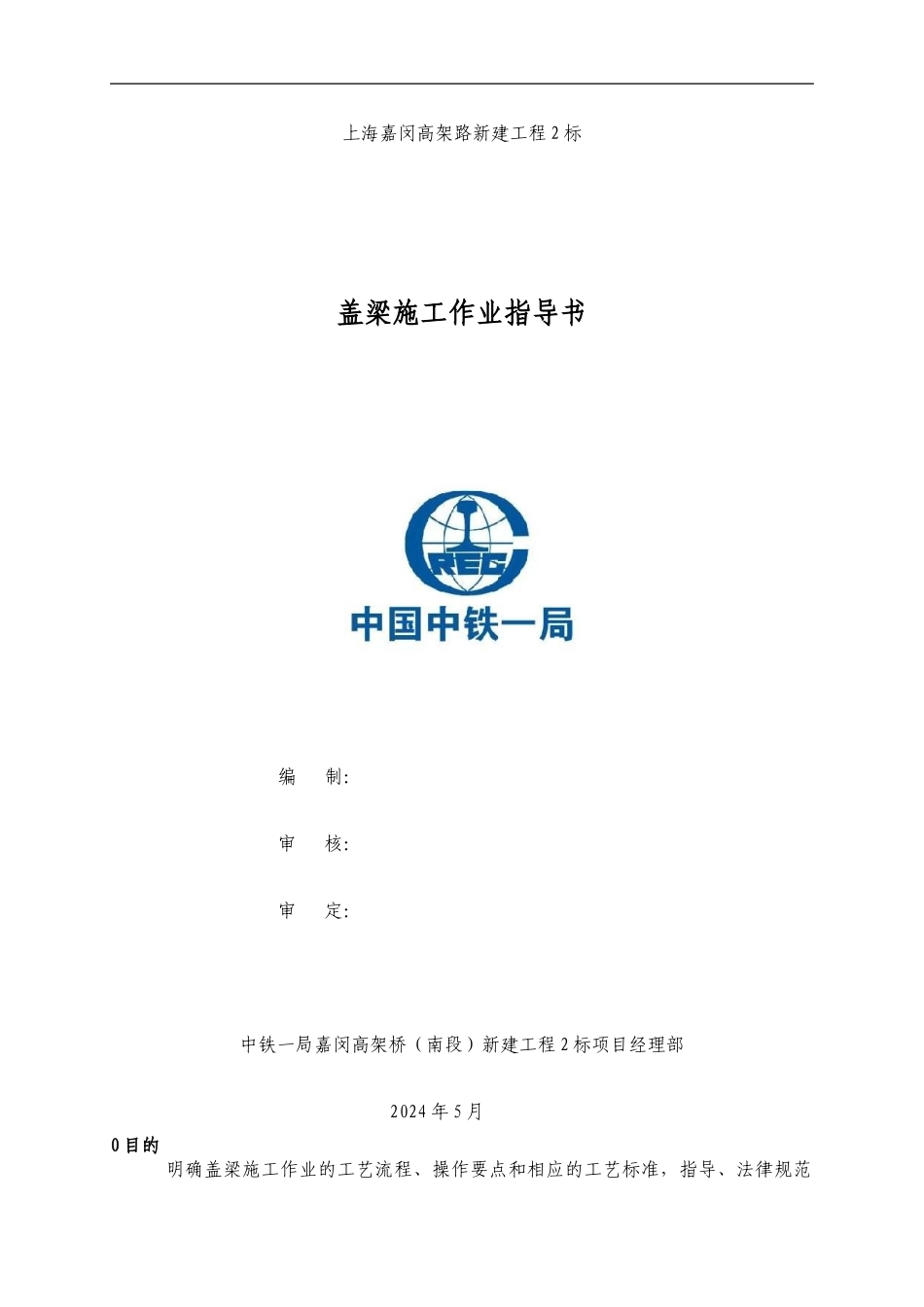

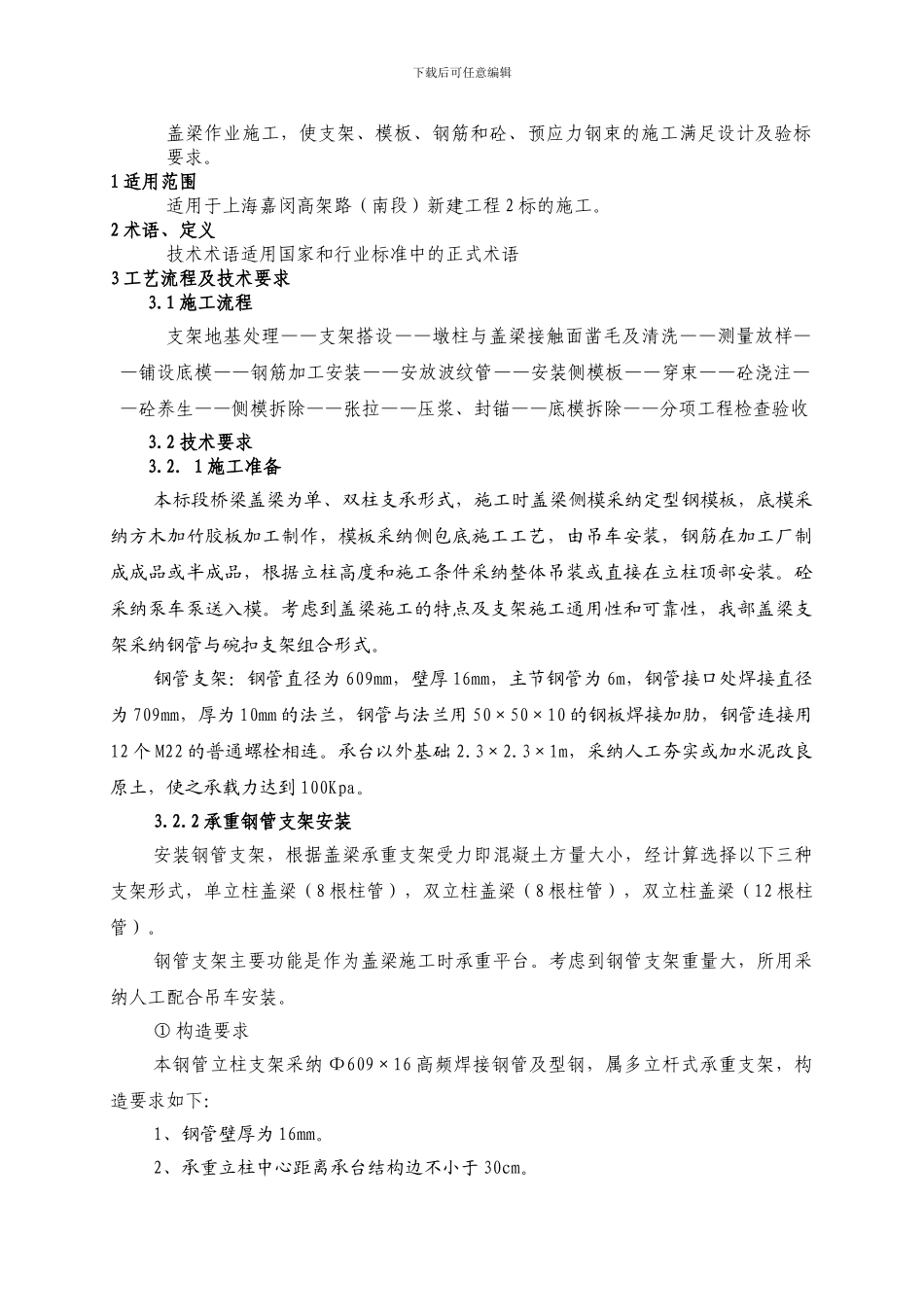

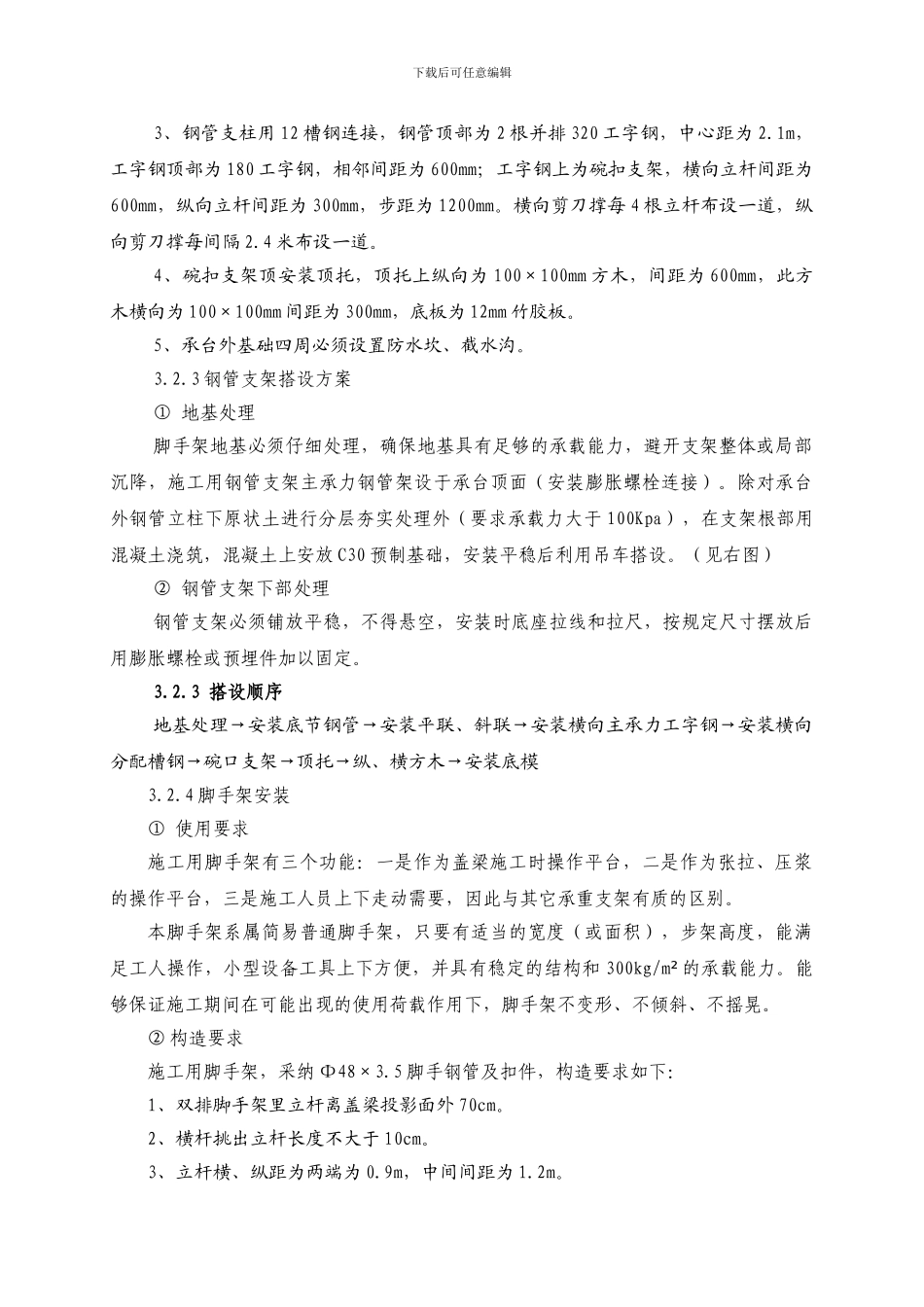

上海嘉闵高架路新建工程 2 标盖梁施工作业指导书编 制：审 核：审 定：中铁一局嘉闵高架桥（南段）新建工程 2 标项目经理部2024 年 5 月0 目的明确盖梁施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范下载后可任意编辑盖梁作业施工，使支架、模板、钢筋和砼、预应力钢束的施工满足设计及验标要求。1 适用范围适用于上海嘉闵高架路（南段）新建工程 2 标的施工。2 术语、定义技术术语适用国家和行业标准中的正式术语3 工艺流程及技术要求3.1 施工流程支架地基处理——支架搭设——墩柱与盖梁接触面凿毛及清洗——测量放样——铺设底模——钢筋加工安装——安放波纹管——安装侧模板——穿束——砼浇注——砼养生——侧模拆除——张拉——压浆、封锚——底模拆除——分项工程检查验收3.2 技术要求3.2．1 施工准备本标段桥梁盖梁为单、双柱支承形式，施工时盖梁侧模采纳定型钢模板，底模采纳方木加竹胶板加工制作，模板采纳侧包底施工工艺，由吊车安装，钢筋在加工厂制成成品或半成品，根据立柱高度和施工条件采纳整体吊装或直接在立柱顶部安装。砼采纳泵车泵送入模。考虑到盖梁施工的特点及支架施工通用性和可靠性，我部盖梁支架采纳钢管与碗扣支架组合形式。钢管支架：钢管直径为 609mm，壁厚 16mm，主节钢管为 6m，钢管接口处焊接直径为 709mm，厚为 10mm 的法兰，钢管与法兰用 50×50×10 的钢板焊接加肋，钢管连接用12 个 M22 的普通螺栓相连。承台以外基础 2.3×2.3×1m，采纳人工夯实或加水泥改良原土，使之承载力达到 100Kpa。3.2.2 承重钢管支架安装安装钢管支架，根据盖梁承重支架受力即混凝土方量大小，经计算选择以下三种支架形式，单立柱盖梁（8 根柱管），双立柱盖梁（8 根柱管），双立柱盖梁（12 根柱管）。钢管支架主要功能是作为盖梁施工时承重平台。考虑到钢管支架重量大，所用采纳人工配合吊车安装。① 构造要求本钢管立柱支架采纳 Φ609×16 高频焊接钢管及型钢，属多立杆式承重支架，构造要求如下：1、钢管壁厚为 16mm。2、承重立柱中心距离承台结构边不小于 30cm。下载后可任意编辑3、钢管支柱用 12 槽钢连接，钢管顶部为 2 根并排 320 工字钢，中心距为 2.1m，工字钢顶部为 180 工字钢，相邻间距为 600mm；工字钢上为碗扣支架，横向立杆间距为600mm，纵向立杆间距为 300mm，步距为 1200mm。横向剪刀撑每 4 根立杆布设一道，纵向剪刀撑每间隔 2.4 米...
