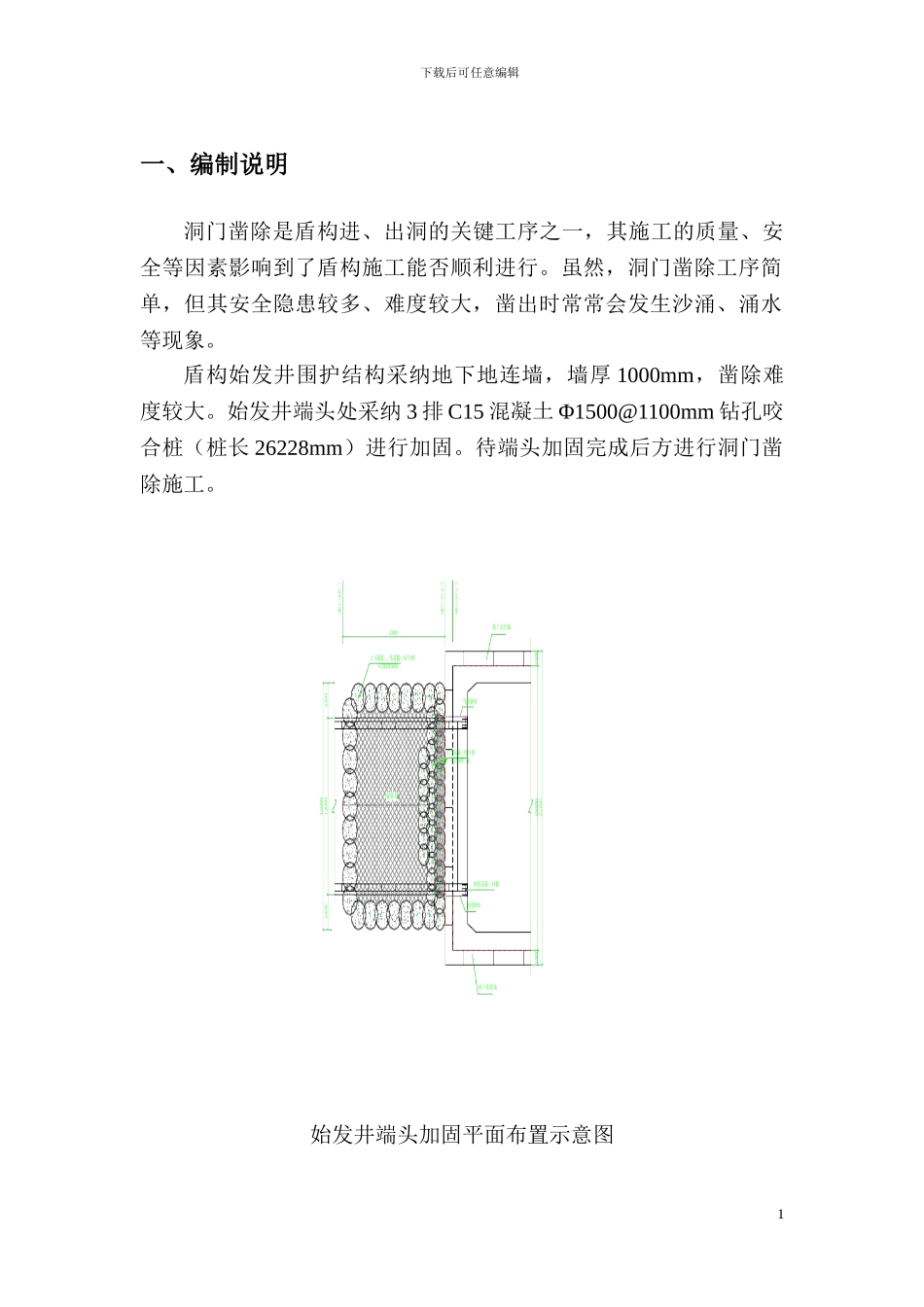

下载后可任意编辑目 录一、编制说明....................................................................................1二、工程地质及水文地质概况........................................................2三、洞门凿除设计方案....................................................................3四、洞门凿除施工方法....................................................................4五、安全施工措施............................................................................7六、文明施工保证措施....................................................................81下载后可任意编辑一、编制说明洞门凿除是盾构进、出洞的关键工序之一,其施工的质量、安全等因素影响到了盾构施工能否顺利进行。虽然,洞门凿除工序简单,但其安全隐患较多、难度较大,凿出时常常会发生沙涌、涌水等现象。盾构始发井围护结构采纳地下地连墙,墙厚 1000mm,凿除难度较大。始发井端头处采纳 3 排 C15 混凝土 Φ1500@1100mm 钻孔咬合桩(桩长 26228mm)进行加固。待端头加固完成后方进行洞门凿除施工。始发井端头加固平面布置示意图1下载后可任意编辑二、工程地质及水文地质概况隧道范围内地层主要为第四系全新统新近沉积层(Q4si)、第Ⅰ陆相层(Q4al)、第Ⅰ海相层(Q4m)、第Ⅱ陆相层(Q4al)、第Ⅲ陆相层(Q3al)、第Ⅱ海相层(Q3m)、第Ⅳ陆相层(Q3al)、第Ⅲ海相层(Q3m)、第Ⅴ陆相层(Q3al);表层覆盖第四系全新统人工堆积层(Q4ml)。岩性主要为黏性土、淤泥质土、粉土、粉砂及细砂。始发井端头加固地质剖面示意图隧道内表层地下水类型为第四系孔隙潜水。赋存于第Ⅱ陆相层及其以下粉砂及粉土中的地下水具有微承压性,为微承压水。潜水地下水位埋藏较浅,勘测期间水位埋深约为 0.9~4.8m(高程 1.77~-1.45m)。潜水主要依靠大气降水入渗和地表水体入渗补给,水位具有明显的丰、枯水期变化,受季节影响明显。2下载后可任意编辑微承压水以冲积层⑤ 21粉质黏土、⑤ 11黏土为相对隔水顶板。⑤ 31、⑥ 31粉土、⑤ 43、⑥ 43、⑥ 54细砂为主要含水地层,含水层厚度较大,分布相对稳定。勘测期间对微承压水进行了稳定水位观测,稳定水位埋深约为 3.73~7.85m(高程为-4.55~-1.17m)。其承压水头为隔水板到稳定水位隔离。根据《岩土工程勘察法律规范》(GB50021-2001),经取样化验,地下水腐蚀性如下:1、潜...
