省煤器安装施工作业指导书VIP免费

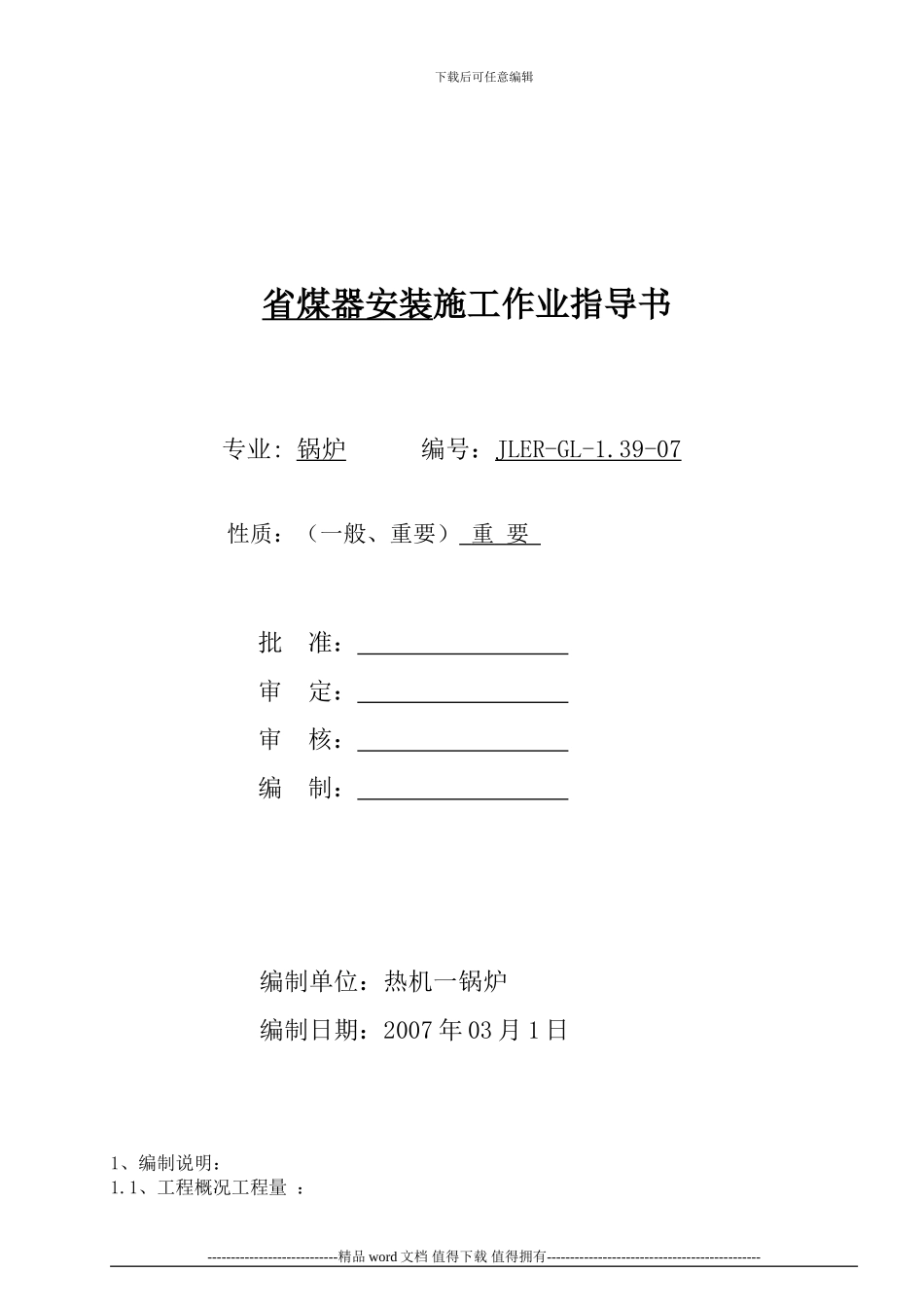

省煤器安装施工作业指导书_第1页
1/14

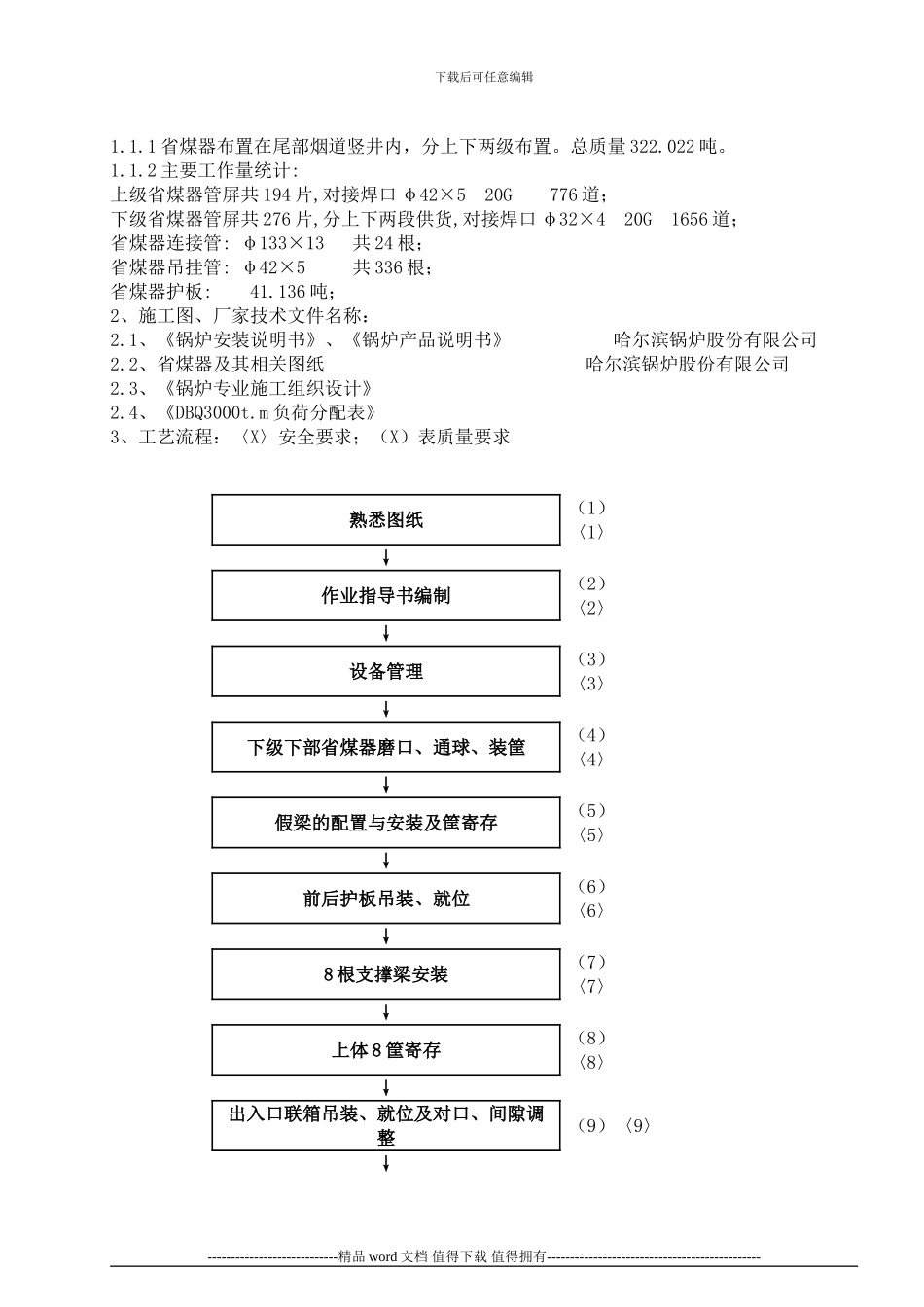

省煤器安装施工作业指导书_第2页
2/14

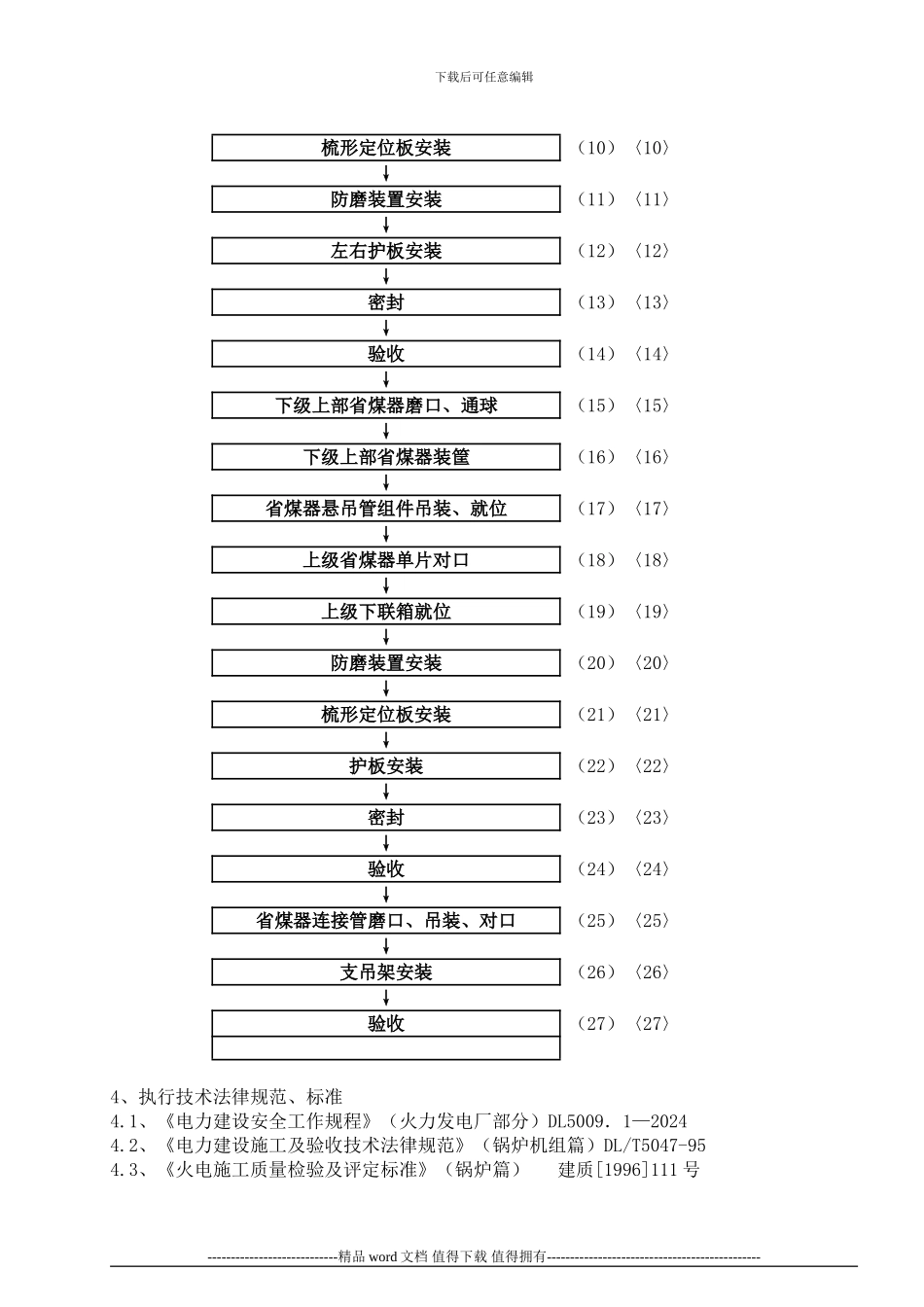

省煤器安装施工作业指导书_第3页
3/14
下载后可任意编辑省煤器安装施工作业指导书专业: 锅炉 编号:JLER-GL-1.39-07性质:(一般、重要) 重 要 批 准: 审 定: 审 核: 编 制: 编制单位:热机一锅炉编制日期:2007 年 03 月 1 日1、编制说明:1.1、工程概况工程量 :----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑1.1.1 省煤器布置在尾部烟道竖井内,分上下两级布置。总质量 322.022 吨。1.1.2 主要工作量统计:上级省煤器管屏共 194 片,对接焊口 φ42×5 20G 776 道;下级省煤器管屏共 276 片,分上下两段供货,对接焊口 φ32×4 20G 1656 道;省煤器连接管: φ133×13 共 24 根;省煤器吊挂管: φ42×5 共 336 根;省煤器护板: 41.136 吨;2、施工图、厂家技术文件名称:2.1、《锅炉安装说明书》、《锅炉产品说明书》 哈尔滨锅炉股份有限公司2.2、省煤器及其相关图纸 哈尔滨锅炉股份有限公司2.3、《锅炉专业施工组织设计》2.4、《DBQ3000t.m 负荷分配表》3、工艺流程:〈X〉安全要求;(X)表质量要求熟悉图纸(1)〈1〉↓作业指导书编制(2)〈2〉↓设备管理(3)〈3〉↓下级下部省煤器磨口、通球、装筐(4)〈4〉↓假梁的配置与安装及筐寄存(5)〈5〉↓前后护板吊装、就位(6)〈6〉↓8 根支撑梁安装(7)〈7〉↓上体 8 筐寄存(8)〈8〉↓出入口联箱吊装、就位及对口、间隙调整(9)〈9〉↓----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑梳形定位板安装(10)〈10〉↓防磨装置安装(11)〈11〉↓左右护板安装(12)〈12〉↓密封(13)〈13〉↓验收(14)〈14〉↓下级上部省煤器磨口、通球(15)〈15〉↓下级上部省煤器装筐(16)〈16〉↓省煤器悬吊管组件吊装、就位(17)〈17〉↓上级省煤器单片对口(18)〈18〉↓上级下联箱就位(19)〈19〉↓防磨装置安装(20)〈20〉↓梳形定位板安装(21)〈21〉↓护板安装(22)〈22〉↓密封(23)〈23〉↓验收(24)〈24〉↓省煤器连接管磨口、吊装、对口(25)〈25〉↓支吊架安装(26)〈26〉↓验收(27)〈27〉4、执行技术法律规范、标准4.1、《电力建设安全工作规程》(火力发电厂部分)DL5009.1—20244.2、《电力建设施工及验收技术法律规范》(锅炉机组篇)DL/T5047-954.3、《火电施工质量检验及评定标...
