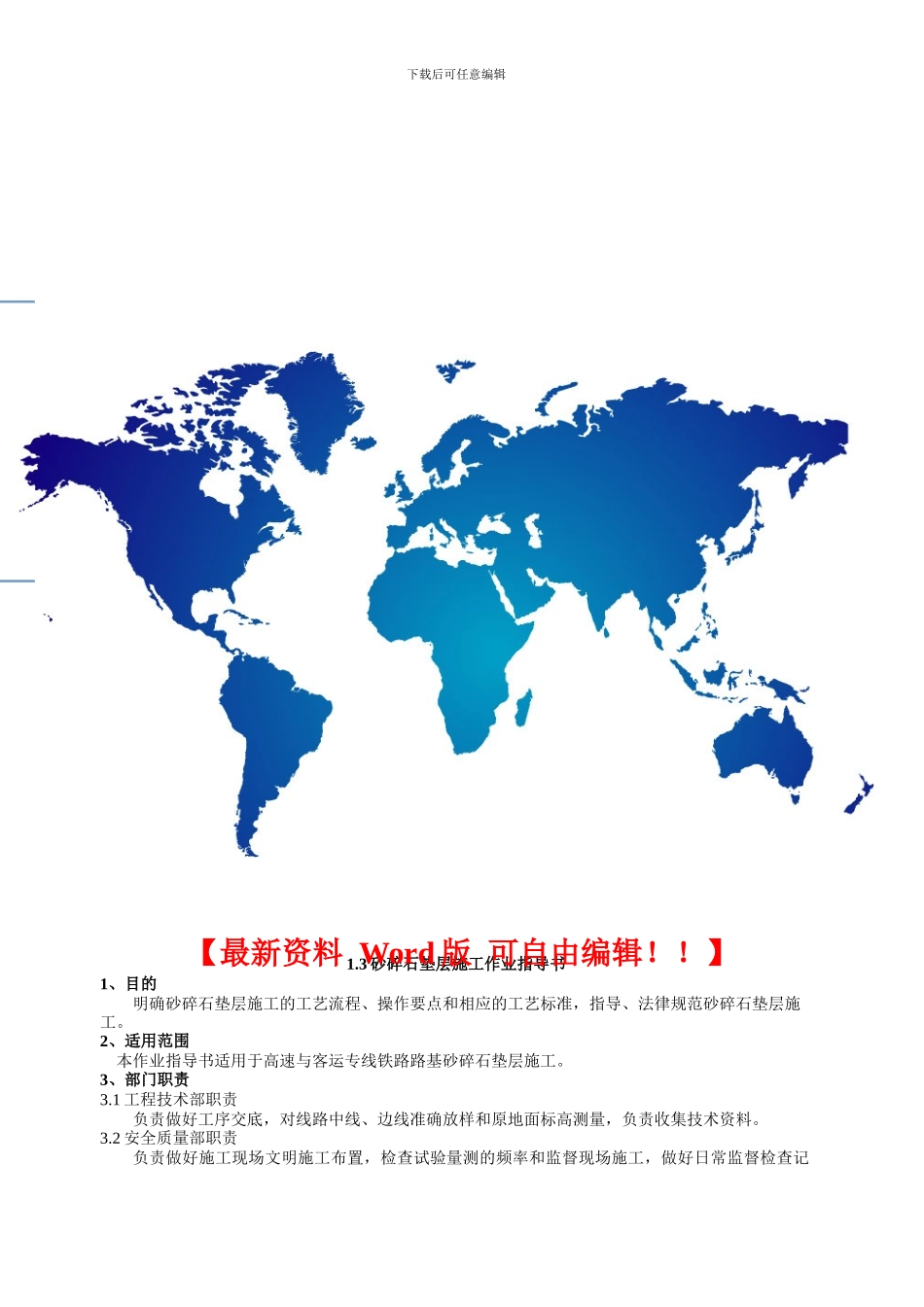

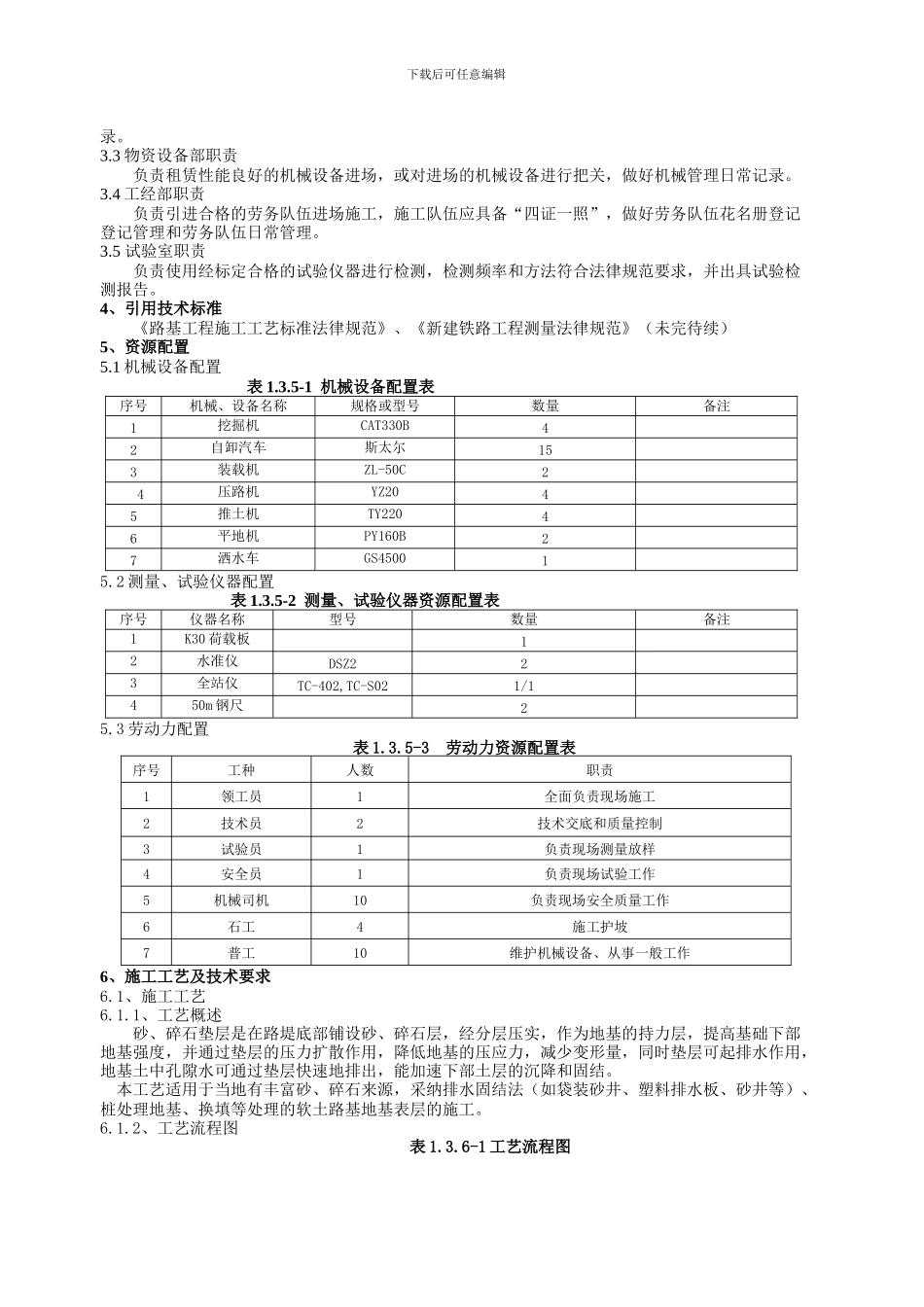

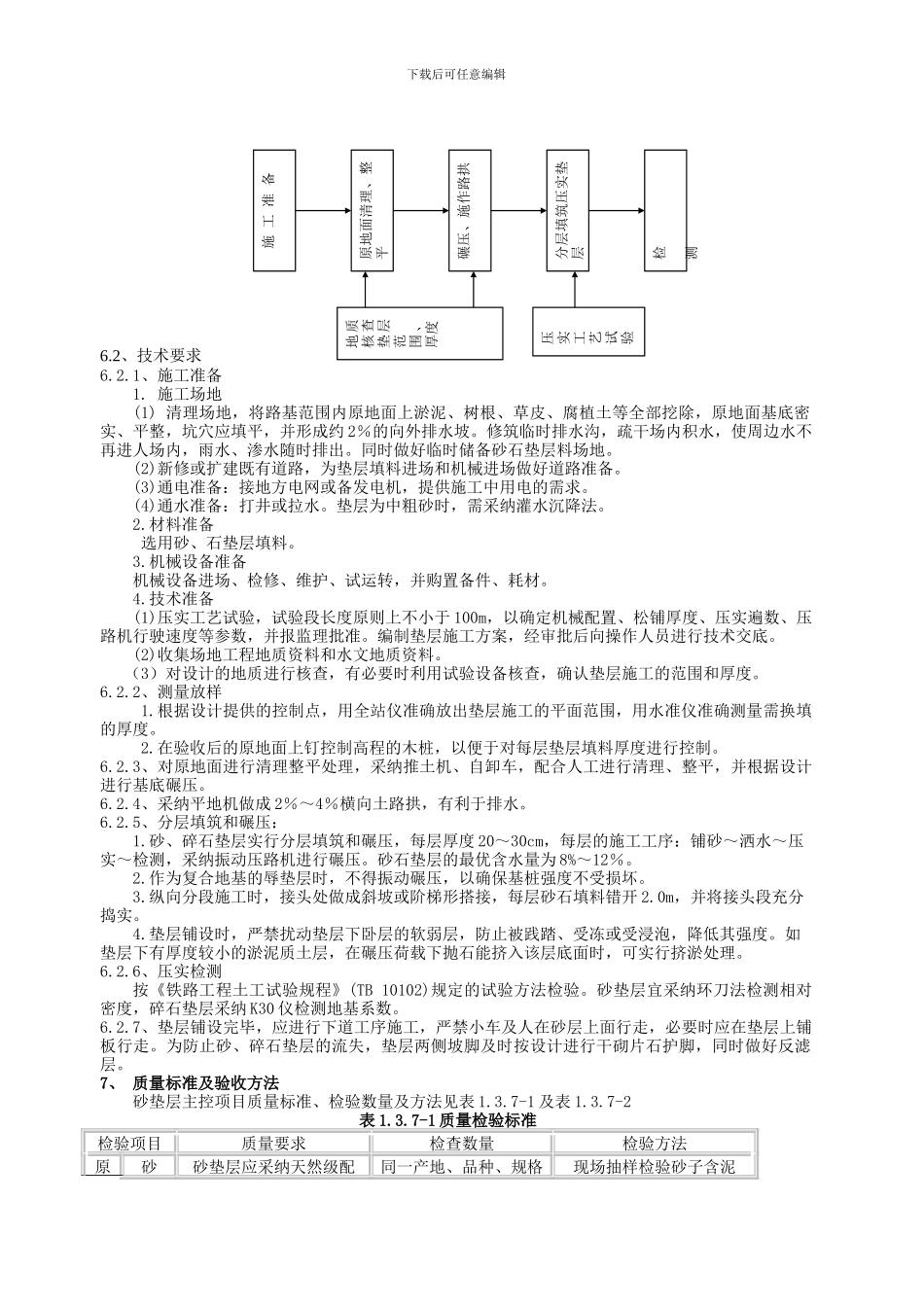

下载后可任意编辑 1.3 砂碎石垫层施工作业指导书1、目的明确砂碎石垫层施工的工艺流程、操作要点和相应的工艺标准，指导、法律规范砂碎石垫层施工。2、适用范围 本作业指导书适用于高速与客运专线铁路路基砂碎石垫层施工。3、部门职责3.1 工程技术部职责负责做好工序交底，对线路中线、边线准确放样和原地面标高测量，负责收集技术资料。3.2 安全质量部职责负责做好施工现场文明施工布置，检查试验量测的频率和监督现场施工，做好日常监督检查记精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑录。3.3 物资设备部职责负责租赁性能良好的机械设备进场，或对进场的机械设备进行把关，做好机械管理日常记录。3.4 工经部职责负责引进合格的劳务队伍进场施工，施工队伍应具备“四证一照”，做好劳务队伍花名册登记登记管理和劳务队伍日常管理。3.5 试验室职责负责使用经标定合格的试验仪器进行检测，检测频率和方法符合法律规范要求，并出具试验检测报告。4、引用技术标准《路基工程施工工艺标准法律规范》、《新建铁路工程测量法律规范》（未完待续）5、资源配置5.1 机械设备配置 表 1.3.5-1 机械设备配置表序号机械、设备名称规格或型号数量备注1挖掘机CAT330B42自卸汽车斯太尔153装载机ZL-50C24压路机YZ2045推土机TY22046平地机PY160B27洒水车GS450015.2 测量、试验仪器配置 表 1.3.5-2 测量、试验仪器资源配置表序号仪器名称型号数量备注1K30 荷载板12水准仪DSZ223全站仪TC-402,TC-S021/1450m 钢尺25.3 劳动力配置 表 1.3.5-3 劳动力资源配置表序号工种人数职责1领工员1全面负责现场施工2技术员2技术交底和质量控制3试验员1负责现场测量放样4安全员1负责现场试验工作5机械司机10负责现场安全质量工作6石工4施工护坡7普工10维护机械设备、从事一般工作6、施工工艺及技术要求6.1、施工工艺6.1.1、工艺概述砂、碎石垫层是在路堤底部铺设砂、碎石层，经分层压实，作为地基的持力层，提高基础下部地基强度，并通过垫层的压力扩散作用，降低地基的压应力，减少变形量，同时垫层可起排水作用，地基土中孔隙水可通过垫层快速地排出，能加速下部土层的沉降和固结。 本工艺适用于当地有丰富砂、碎石来源，采纳排水固结法（如袋装砂井、塑料排水板、砂井等）、桩处理地基、换填等处理的软土路基地基表层的施工。6.1.2、工艺流程图表 1.3.6-1 工艺流程图下载后可任意编辑6.2、技术要求...
