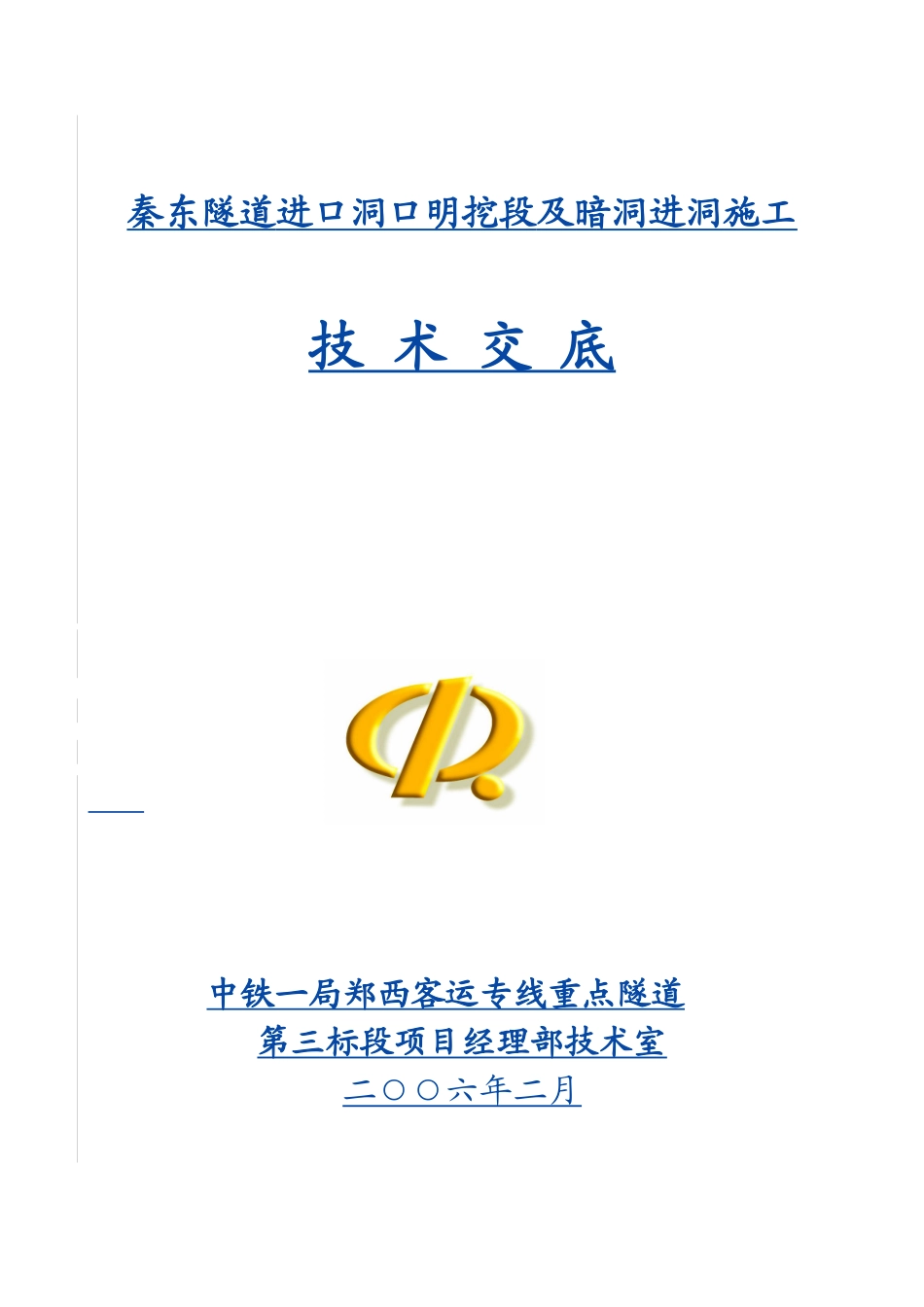

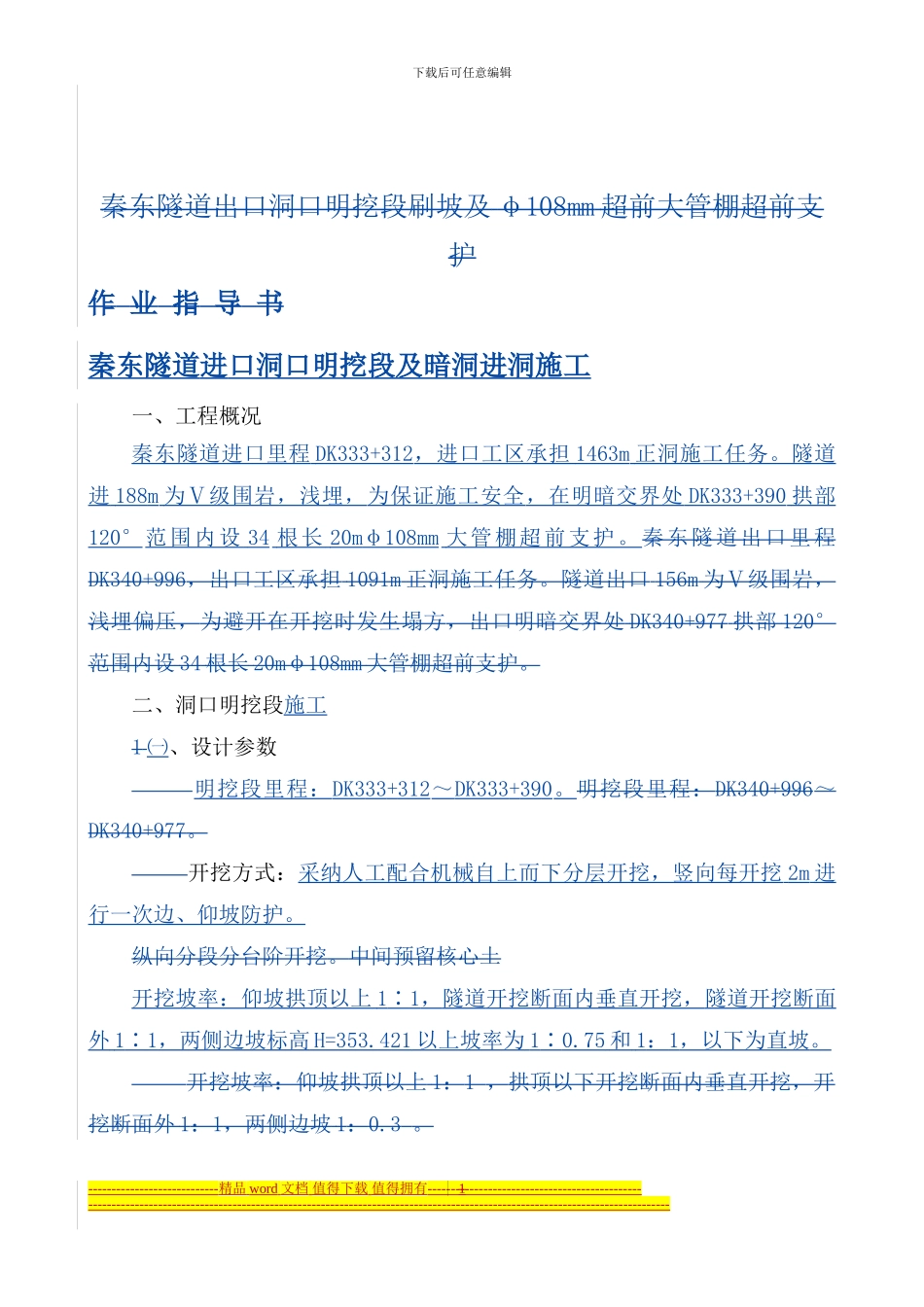

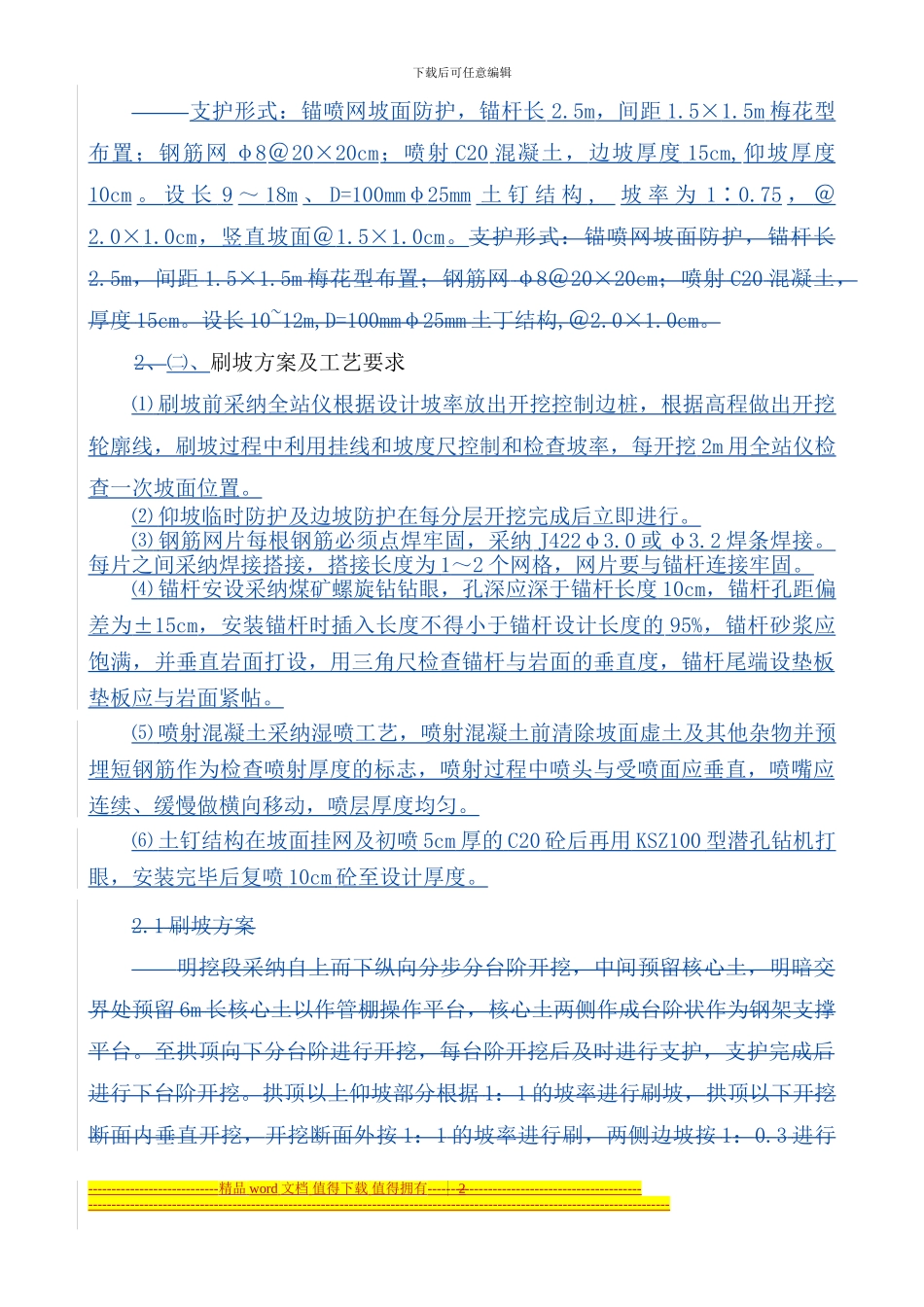

秦东隧道进口洞口明挖段及暗洞进洞施工技 术 交 底 中铁一局郑西客运专线重点隧道第三标段项目经理部技术室二○○六年二月下载后可任意编辑秦东隧道出口洞口明挖段刷坡及 φ108mm 超前大管棚超前支护作 业 指 导 书秦东隧道进口洞口明挖段及暗洞进洞施工一、工程概况秦东隧道进口里程 DK333+312，进口工区承担 1463m 正洞施工任务。隧道进 188m 为Ⅴ级围岩，浅埋，为保证施工安全，在明暗交界处 DK333+390 拱部120°范围内设 34 根长 20mφ108mm 大管棚超前支护。秦东隧道出口里程DK340+996，出口工区承担 1091m 正洞施工任务。隧道出口 156m 为Ⅴ级围岩，浅埋偏压，为避开在开挖时发生塌方，出口明暗交界处 DK340+977 拱部 120°范围内设 34 根长 20mφ108mm 大管棚超前支护。二、洞口明挖段施工1 ㈠、设计参数 明挖段里程：DK333+312～DK333+390。明挖段里程：DK340+996～DK340+977。 开挖方式：采纳人工配合机械自上而下分层开挖，竖向每开挖 2m 进行一次边、仰坡防护。纵向分段分台阶开挖。中间预留核心土开挖坡率：仰坡拱顶以上 1∶1，隧道开挖断面内垂直开挖，隧道开挖断面外 1∶1，两侧边坡标高 H=353.421 以上坡率为 1∶0.75 和 1：1，以下为直坡。 开挖坡率：仰坡拱顶以上 1：1 ，拱顶以下开挖断面内垂直开挖，开挖断面外 1：1，两侧边坡 1：0.3 。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------1下载后可任意编辑 支护形式：锚喷网坡面防护，锚杆长 2.5m，间距 1.5×1.5m 梅花型布置；钢筋网 φ8＠20×20cm；喷射 C20 混凝土，边坡厚度 15cm,仰坡厚度10cm 。 设 长 9 ～ 18m 、 D=100mmφ25mm 土 钉 结 构 , 坡 率 为 1∶0.75 ， ＠2.0×1.0cm，竖直坡面＠1.5×1.0cm。支护形式：锚喷网坡面防护，锚杆长2.5m，间距 1.5×1.5m 梅花型布置；钢筋网 φ8＠20×20cm；喷射 C20 混凝土，厚度 15cm。设长 10~12m,D=100mmφ25mm 土丁结构,＠2.0×1.0cm。2、㈡、刷坡方案及工艺要求 ⑴ 刷坡前采纳全站仪根据设计坡率放出开挖控制边桩，根据高程做出开挖轮廓线，刷坡过程中利用挂线和坡度尺控制和检查坡率，每开挖 2m 用全站仪检查一次坡面位置。...
