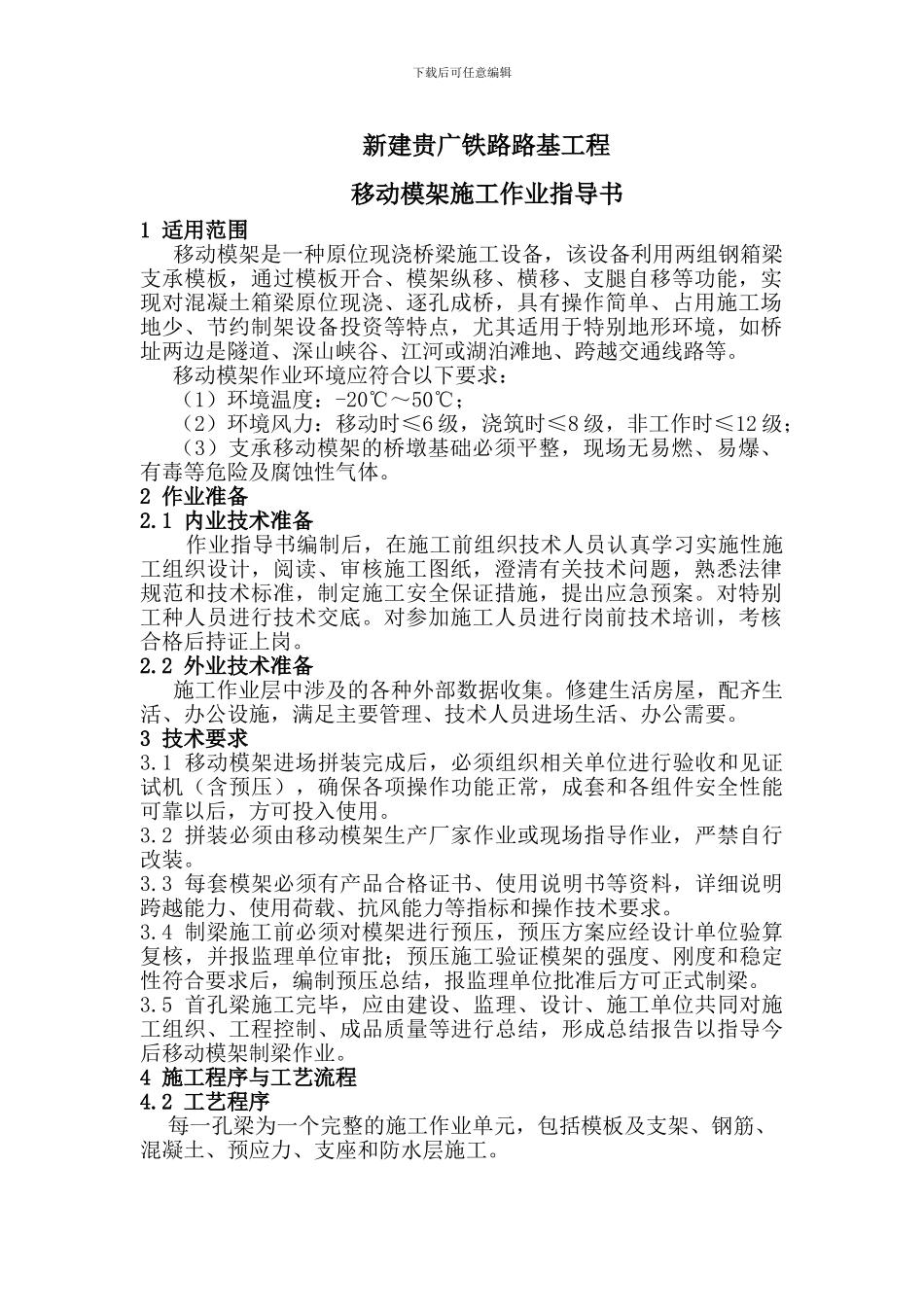

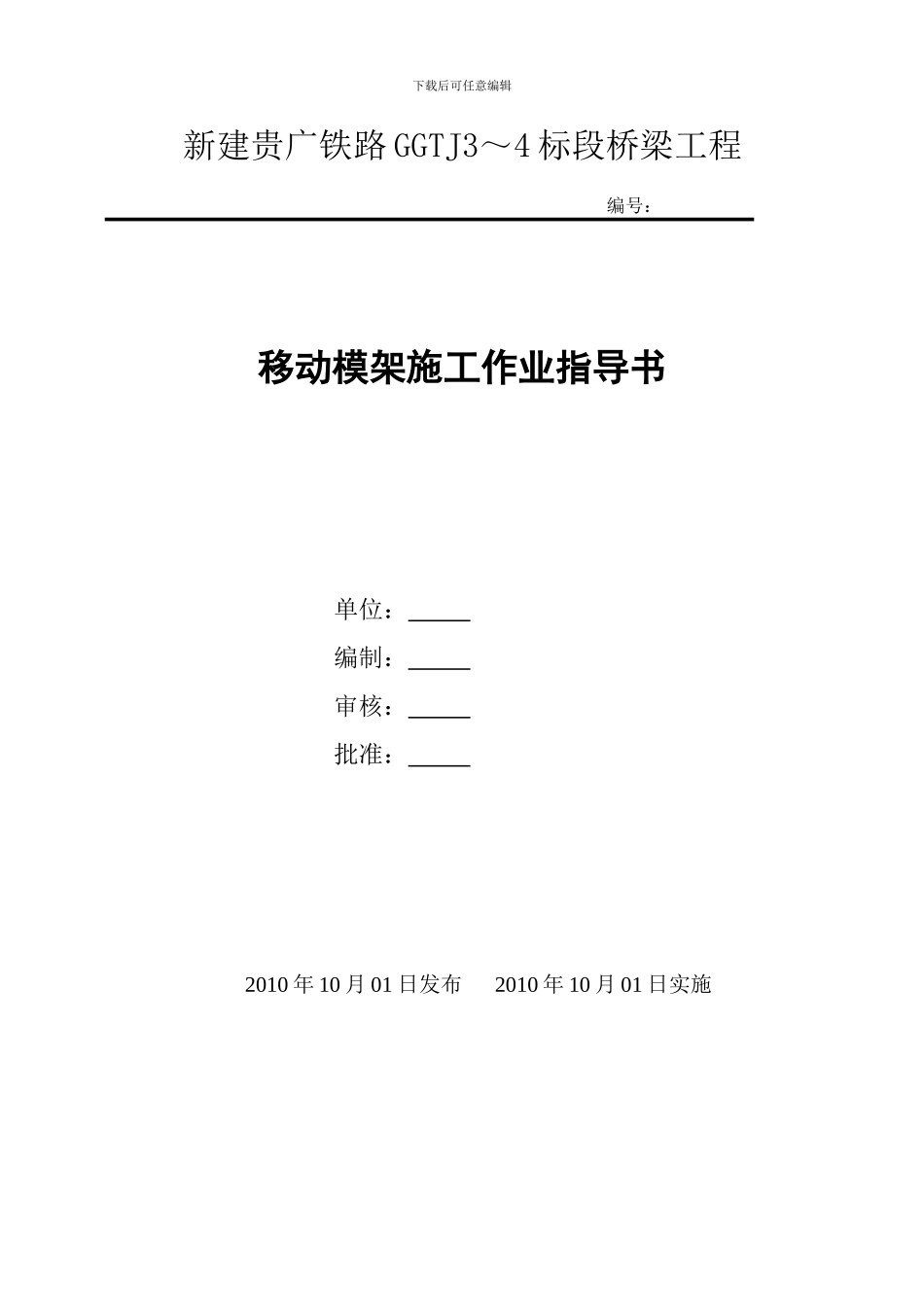

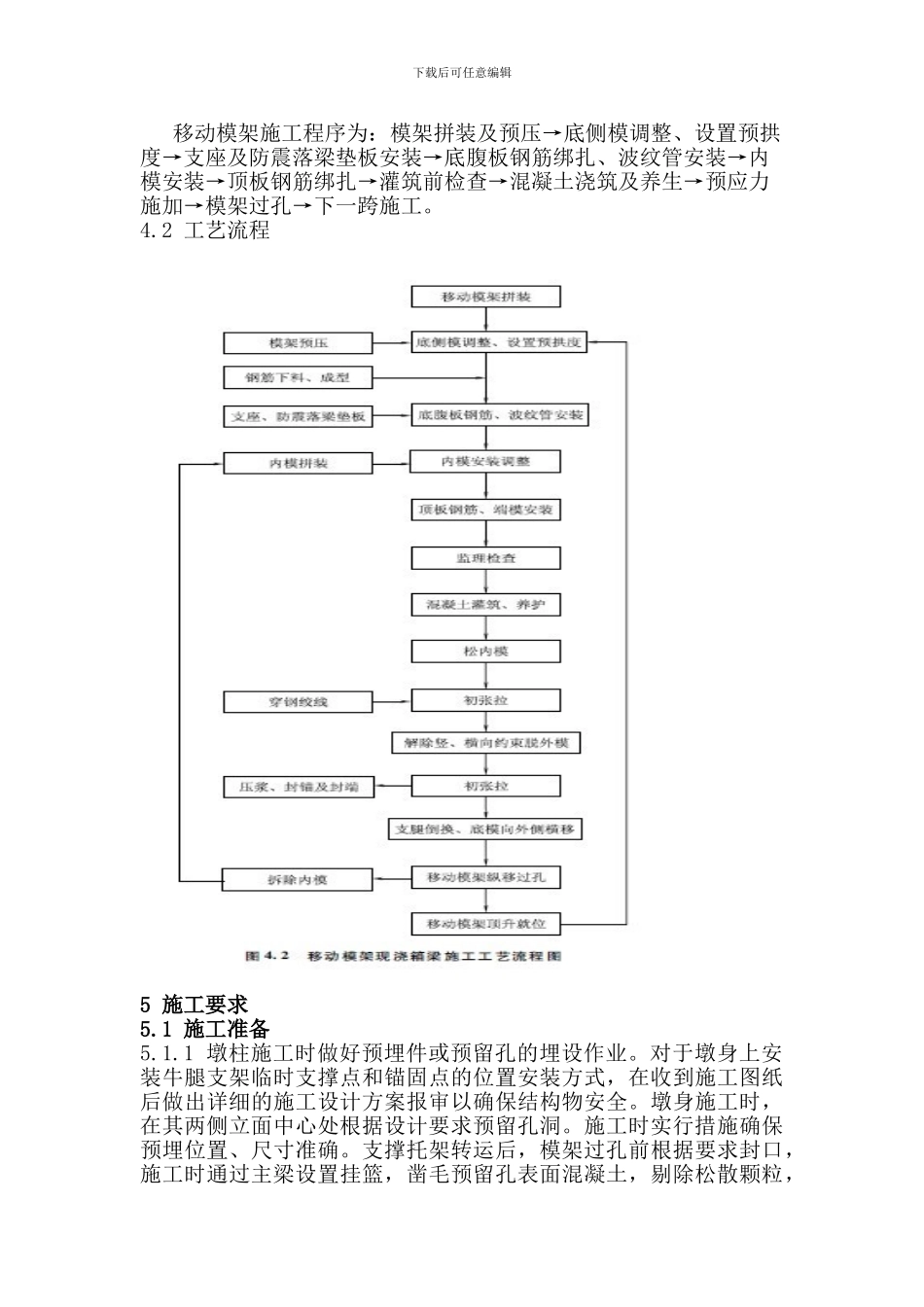

下载后可任意编辑新建贵广铁路 GGTJ3~4 标段桥梁工程 编号:移动模架施工作业指导书单位: 编制: 审核: 批准: 2010 年 10 月 01 日发布 2010 年 10 月 01 日实施下载后可任意编辑新建贵广铁路路基工程移动模架施工作业指导书1 适用范围 移动模架是一种原位现浇桥梁施工设备,该设备利用两组钢箱梁支承模板,通过模板开合、模架纵移、横移、支腿自移等功能,实现对混凝土箱梁原位现浇、逐孔成桥,具有操作简单、占用施工场地少、节约制架设备投资等特点,尤其适用于特别地形环境,如桥址两边是隧道、深山峡谷、江河或湖泊滩地、跨越交通线路等。 移动模架作业环境应符合以下要求: (1)环境温度:-20℃~50℃;(2)环境风力:移动时≤6 级,浇筑时≤8 级,非工作时≤12 级;(3)支承移动模架的桥墩基础必须平整,现场无易燃、易爆、有毒等危险及腐蚀性气体。2 作业准备2.1 内业技术准备 作业指导书编制后,在施工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉法律规范和技术标准,制定施工安全保证措施,提出应急预案。对特别工种人员进行技术交底。对参加施工人员进行岗前技术培训,考核合格后持证上岗。2.2 外业技术准备 施工作业层中涉及的各种外部数据收集。修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。3 技术要求3.1 移动模架进场拼装完成后,必须组织相关单位进行验收和见证试机(含预压),确保各项操作功能正常,成套和各组件安全性能可靠以后,方可投入使用。3.2 拼装必须由移动模架生产厂家作业或现场指导作业,严禁自行改装。3.3 每套模架必须有产品合格证书、使用说明书等资料,详细说明跨越能力、使用荷载、抗风能力等指标和操作技术要求。3.4 制梁施工前必须对模架进行预压,预压方案应经设计单位验算复核,并报监理单位审批;预压施工验证模架的强度、刚度和稳定性符合要求后,编制预压总结,报监理单位批准后方可正式制梁。3.5 首孔梁施工完毕,应由建设、监理、设计、施工单位共同对施工组织、工程控制、成品质量等进行总结,形成总结报告以指导今后移动模架制梁作业。4 施工程序与工艺流程4.2 工艺程序 每一孔梁为一个完整的施工作业单元,包括模板及支架、钢筋、混凝土、预应力、支座和防水层施工。下载后可任意编辑 移动模架施工程序为:模架拼装及预压→底侧模调整、设置预拱度→支座及防震落梁...
