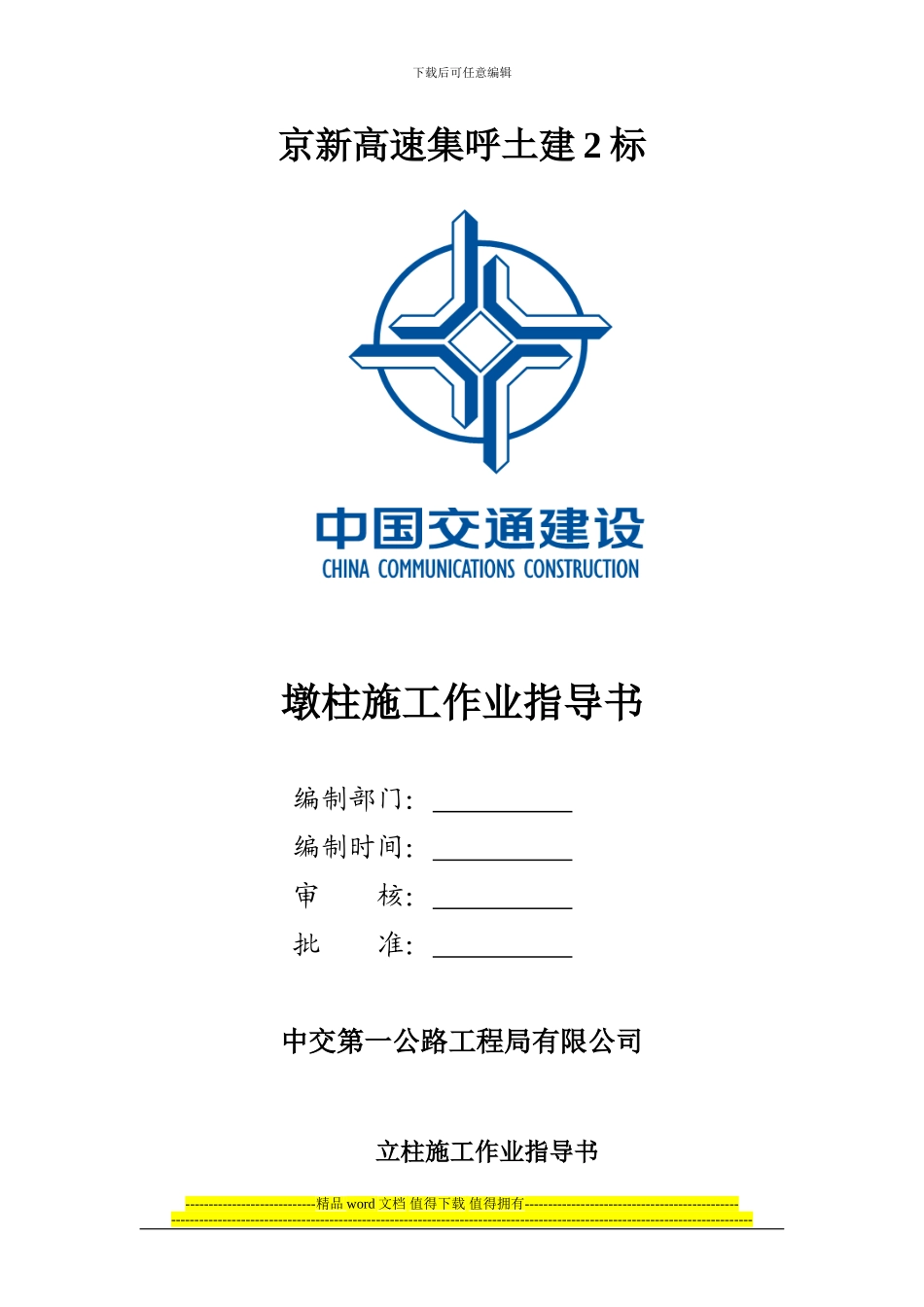

下载后可任意编辑京新高速集呼土建 2 标 墩柱施工作业指导书编制部门： 编制时间： 审 核： 批 准： 中交第一公路工程局有限公司立柱施工作业指导书----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑一、 目的为了加强立柱工程施工过程控制，确保立柱施工质量，使立柱施工质量达到内优外美。二、适用范围适用于京新高速集呼 2 标桥梁工程中的所有立柱工程。三、编制依据《公路工程质量检验评定标准》JTG F80/1-2024《公路桥涵施工技术法律规范》JTG/T F50-2024《集呼高速公路 2 标施工图设计文件》《施工标准化管理实施细则》四、施工工艺及方法1、测量定位a、由项目测量工程师和测量人员对工程引用水准点进行校核，并对工程进行定位放线。b、目的：测放立柱中心位置，立柱顶高程控制。c、工作完成后填写测量结果通知单，画出测量草图，经测量监理工程师验收合格后，方可进行下道工序施工。2、钢筋制作钢筋制作包括钢筋的下料、除锈、焊接、编号、存放、标识等：a、钢筋原材料力学性能必须符合国家标准的规定，并按等级、牌号、规格、生产厂家分批验收抽检，分别堆放，不得混架，且挂牌标识；b、钢筋制作前，由技术人员对施工人员做技术交底工作，并将钢筋下料的大样图及具体尺寸交施工人员；c、钢筋半成品制作在钢筋制作场地进行，加工成型的钢筋经检验合格后在工棚内存放并设标识牌；d、骨架焊接：加强筋的制作等重要工序，由技术熟练的钢筋工、电焊工持证上岗操作。纵向钢筋的焊接采纳用双面焊，搭接端部应预先折向一侧，使两接合钢筋轴线一致，双面焊的长度不应少于 5d（d 为钢筋直径）。受力钢筋焊接接头应设错开布置，相邻两接头间距不少于 35d。在接头长度区段内，同一根钢筋不得有两个接头，配置在搭接长度区段内的钢筋，其接头截面面积不大于钢筋截面积的 50%。钢筋焊接所用的焊条，一律采纳 5 字开头的焊条。3 钢筋安装a、钢筋安装指钢筋骨架的现场安装，即与钻孔桩钢筋现场焊接固定；b、钢筋在安装时，应控制好钢筋笼的顶高程；----------------------------精品 word 文档 值得下载 值得拥有-----------------------------------------------------------------------------------------...
