第4部分、基坑监测和建筑物沉降观测方案VIP免费

第4部分、基坑监测和建筑物沉降观测方案_第1页
1/13

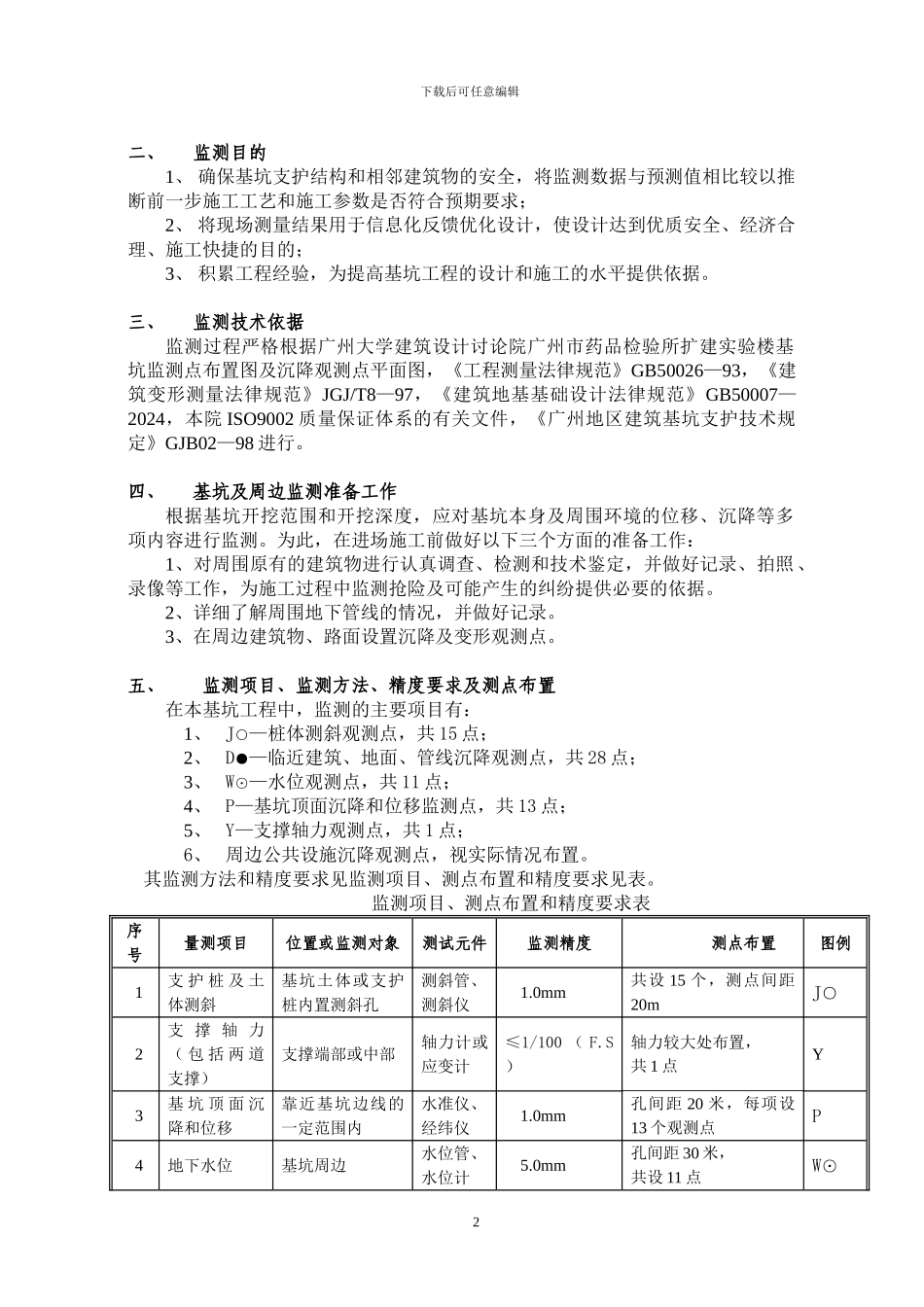

第4部分、基坑监测和建筑物沉降观测方案_第2页
2/13
第4部分、基坑监测和建筑物沉降观测方案_第3页
3/13
下载后可任意编辑本页为作品封面,下载后可以自由编辑删除,欢迎下载!!! 精 品文档1【精品 word 文档、可以自由编辑!】第四部分基坑监测及建筑物沉降观测技术方案(一)基坑监测方案一、工程概况本工程是在原市药检所广州市荔湾区西增路 23 号拆除原附属办公用房 3000 多平方米的旧址上修建的。拟新建实验楼 15540㎡,楼高地上 12 层约 12840㎡,地下室一层约 2700㎡。拟开挖基坑支护工程基坑开挖深度为 6.20m,局部 9.30m,其安全等级为二级。基坑开挖面积约为 3000㎡ ,周长约为 270m,本基坑围护结构采纳钻孔桩+预应力锚索(内支撑)、微型钢管桩+锚索(杆)、喷锚等多种支护形式。本基坑侧壁安全等级为二级,应开展相应的基坑支护监测工作。1下载后可任意编辑二、监测目的1、 确保基坑支护结构和相邻建筑物的安全,将监测数据与预测值相比较以推断前一步施工工艺和施工参数是否符合预期要求;2、 将现场测量结果用于信息化反馈优化设计,使设计达到优质安全、经济合理、施工快捷的目的;3、 积累工程经验,为提高基坑工程的设计和施工的水平提供依据。三、监测技术依据监测过程严格根据广州大学建筑设计讨论院广州市药品检验所扩建实验楼基坑监测点布置图及沉降观测点平面图,《工程测量法律规范》GB50026—93,《建筑变形测量法律规范》JGJ/T8—97,《建筑地基基础设计法律规范》GB50007—2024,本院 ISO9002 质量保证体系的有关文件,《广州地区建筑基坑支护技术规定》GJB02—98 进行。四、基坑及周边监测准备工作根据基坑开挖范围和开挖深度,应对基坑本身及周围环境的位移、沉降等多项内容进行监测。为此,在进场施工前做好以下三个方面的准备工作:1、对周围原有的建筑物进行认真调查、检测和技术鉴定,并做好记录、拍照、录像等工作,为施工过程中监测抢险及可能产生的纠纷提供必要的依据。2、详细了解周围地下管线的情况,并做好记录。3、在周边建筑物、路面设置沉降及变形观测点。五、 监测项目、监测方法、精度要求及测点布置在本基坑工程中,监测的主要项目有:1、 J○—桩体测斜观测点,共 15 点;2、 D●—临近建筑、地面、管线沉降观测点,共 28 点;3、 W⊙—水位观测点,共 11 点;4、 P—基坑顶面沉降和位移监测点,共 13 点;5、 Y—支撑轴力观测点,共 1 点;6、 周边公共设施沉降观测点,视实际情况布置。其监测方法和精度要求见监测项目、测点布置和精度要求见表。监测项目、测...
