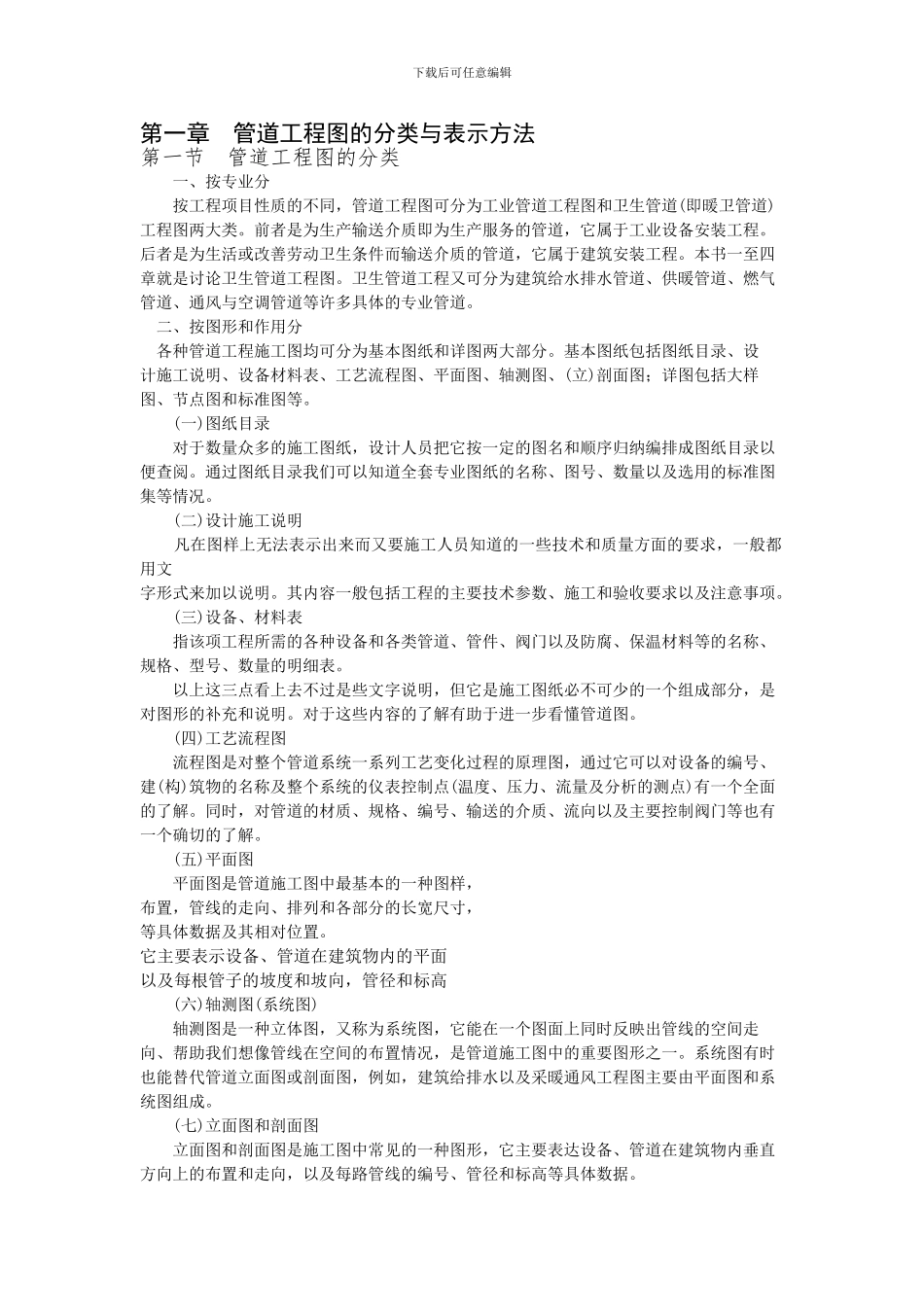

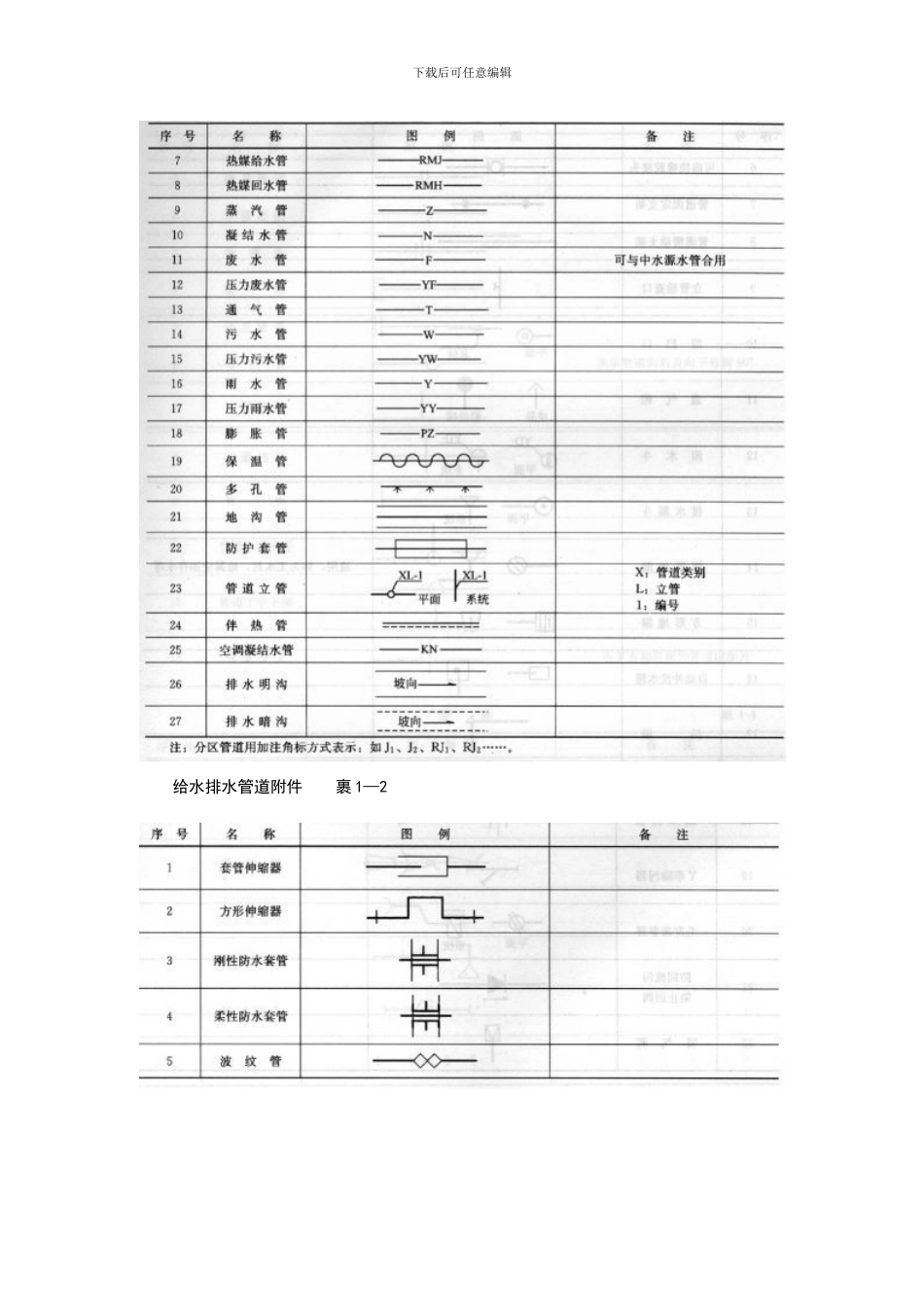

下载后可任意编辑第一章 管道工程图的分类与表示方法第一节 管道工程图的分类 一、按专业分 按工程项目性质的不同，管道工程图可分为工业管道工程图和卫生管道(即暖卫管道)工程图两大类。前者是为生产输送介质即为生产服务的管道，它属于工业设备安装工程。后者是为生活或改善劳动卫生条件而输送介质的管道，它属于建筑安装工程。本书一至四章就是讨论卫生管道工程图。卫生管道工程又可分为建筑给水排水管道、供暖管道、燃气管道、通风与空调管道等许多具体的专业管道。 二、按图形和作用分 各种管道工程施工图均可分为基本图纸和详图两大部分。基本图纸包括图纸目录、设计施工说明、设备材料表、工艺流程图、平面图、轴测图、(立)剖面图；详图包括大样图、节点图和标准图等。 (一)图纸目录 对于数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。通过图纸目录我们可以知道全套专业图纸的名称、图号、数量以及选用的标准图集等情况。 (二)设计施工说明 凡在图样上无法表示出来而又要施工人员知道的一些技术和质量方面的要求，一般都用文字形式来加以说明。其内容一般包括工程的主要技术参数、施工和验收要求以及注意事项。 (三)设备、材料表 指该项工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料等的名称、规格、型号、数量的明细表。 以上这三点看上去不过是些文字说明，但它是施工图纸必不可少的一个组成部分，是对图形的补充和说明。对于这些内容的了解有助于进一步看懂管道图。 (四)工艺流程图 流程图是对整个管道系统一系列工艺变化过程的原理图，通过它可以对设备的编号、建(构)筑物的名称及整个系统的仪表控制点(温度、压力、流量及分析的测点)有一个全面的了解。同时，对管道的材质、规格、编号、输送的介质、流向以及主要控制阀门等也有一个确切的了解。 (五)平面图 平面图是管道施工图中最基本的一种图样，布置，管线的走向、排列和各部分的长宽尺寸，等具体数据及其相对位置。它主要表示设备、管道在建筑物内的平面以及每根管子的坡度和坡向，管径和标高 (六)轴测图(系统图) 轴测图是一种立体图，又称为系统图，它能在一个图面上同时反映出管线的空间走向、帮助我们想像管线在空间的布置情况，是管道施工图中的重要图形之一。系统图有时也能替代管道立面图或剖面图，例如，建筑给排水以及采暖通风工程图主要由平面图和系统图组成。 (七)立面图和剖面图 立面图和剖面...
