第六章-电信工程施工技术方案VIP免费

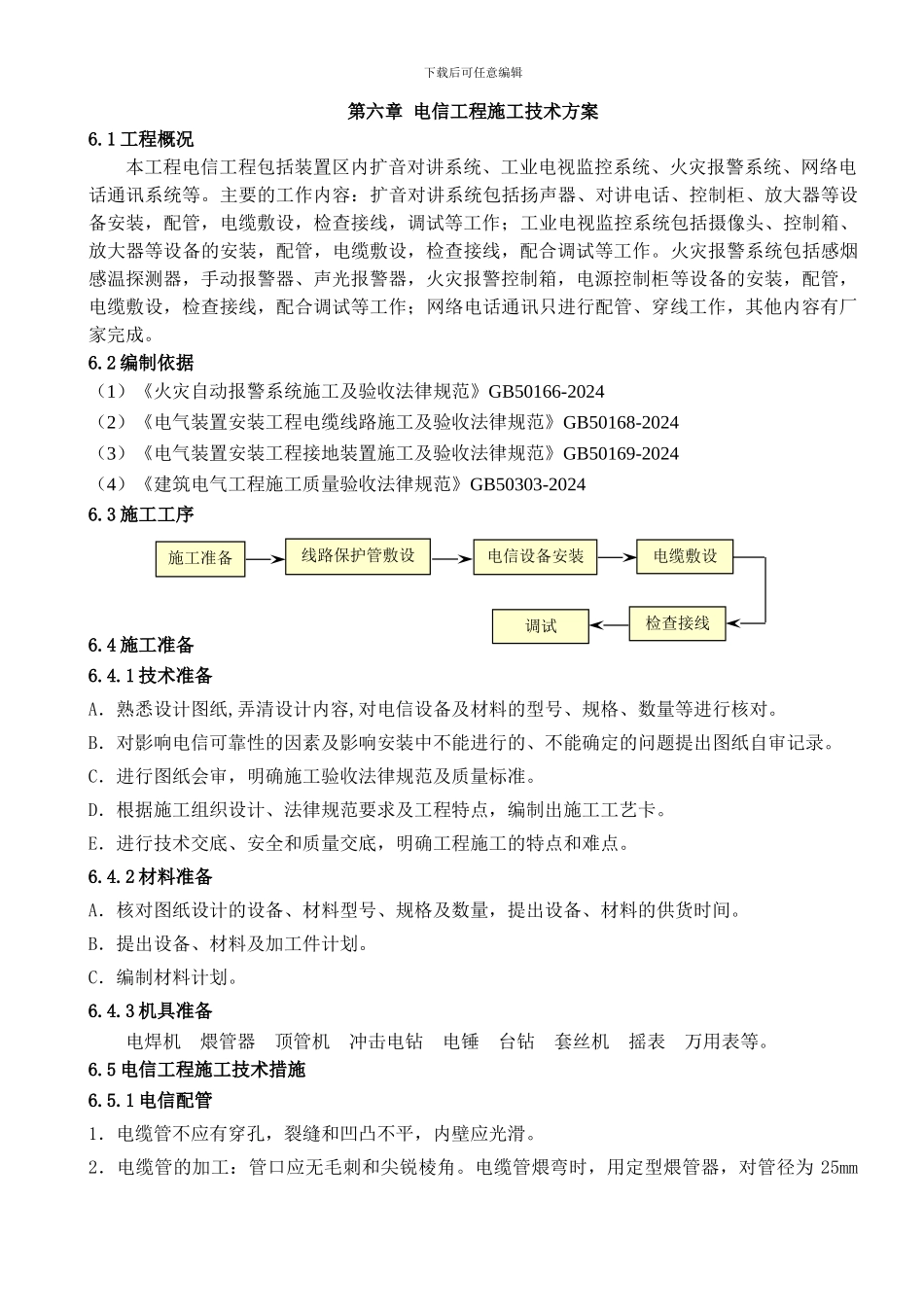

第六章-电信工程施工技术方案_第1页
1/8
第六章-电信工程施工技术方案_第2页
2/8
第六章-电信工程施工技术方案_第3页
3/8
下载后可任意编辑第六章 电信工程施工技术方案6.1 工程概况本工程电信工程包括装置区内扩音对讲系统、工业电视监控系统、火灾报警系统、网络电话通讯系统等。主要的工作内容:扩音对讲系统包括扬声器、对讲电话、控制柜、放大器等设备安装,配管,电缆敷设,检查接线,调试等工作;工业电视监控系统包括摄像头、控制箱、放大器等设备的安装,配管,电缆敷设,检查接线,配合调试等工作。火灾报警系统包括感烟感温探测器,手动报警器、声光报警器,火灾报警控制箱,电源控制柜等设备的安装,配管,电缆敷设,检查接线,配合调试等工作;网络电话通讯只进行配管、穿线工作,其他内容有厂家完成。6.2 编制依据(1)《火灾自动报警系统施工及验收法律规范》GB50166-2024(2)《电气装置安装工程电缆线路施工及验收法律规范》GB50168-2024(3)《电气装置安装工程接地装置施工及验收法律规范》GB50169-2024(4)《建筑电气工程施工质量验收法律规范》GB50303-20246.3 施工工序6.4 施工准备6.4.1 技术准备A.熟悉设计图纸,弄清设计内容,对电信设备及材料的型号、规格、数量等进行核对。B.对影响电信可靠性的因素及影响安装中不能进行的、不能确定的问题提出图纸自审记录。C.进行图纸会审,明确施工验收法律规范及质量标准。D.根据施工组织设计、法律规范要求及工程特点,编制出施工工艺卡。E.进行技术交底、安全和质量交底,明确工程施工的特点和难点。6.4.2 材料准备A.核对图纸设计的设备、材料型号、规格及数量,提出设备、材料的供货时间。B.提出设备、材料及加工件计划。C.编制材料计划。6.4.3 机具准备电焊机 煨管器 顶管机 冲击电钻 电锤 台钻 套丝机 摇表 万用表等。6.5 电信工程施工技术措施6.5.1 电信配管1.电缆管不应有穿孔,裂缝和凹凸不平,内壁应光滑。2.电缆管的加工:管口应无毛刺和尖锐棱角。电缆管煨弯时,用定型煨管器,对管径为 25mm施工准备线路保护管敷设检查接线电缆敷设电信设备安装调试下载后可任意编辑以上的管子,应用液压煨管器。在弯制后,不应有裂缝和显箸的凹痕现象,其弯扁程度不大于管子外径的 10%,电缆管弯曲半径应大于所穿入电缆的最小允许弯曲半径。镀锌钢管锌层掉落处应涂防腐漆。3.电缆管敷设:每根电缆管的弯头不应超过 3 个,直角弯不超过 2 个,电缆管敷设时应安装牢固,支持点间的距离不应超过 3m。当塑料管的直线长度超过 30 米时,宜加装伸缩节;对于非金属类电缆管在...
