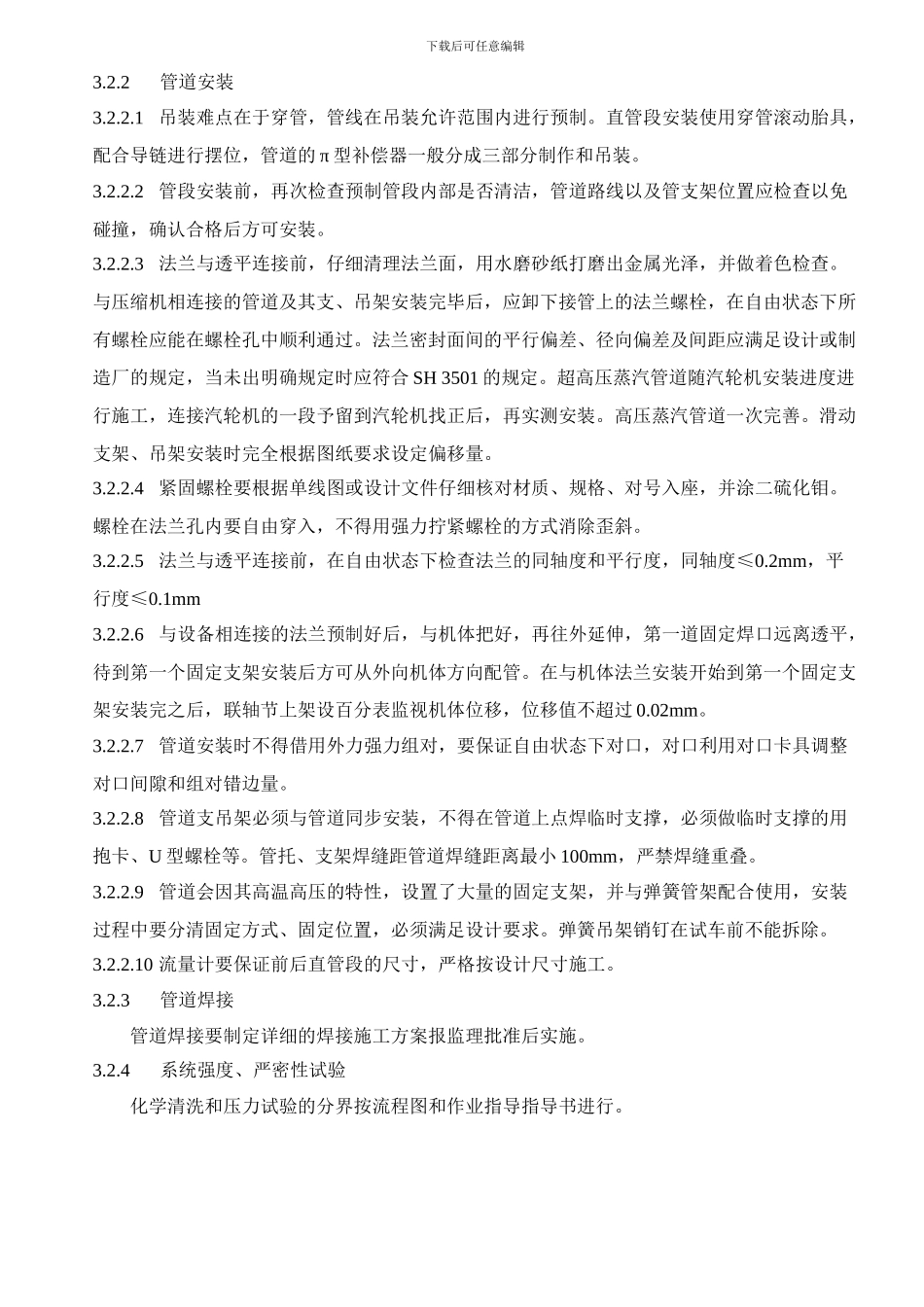

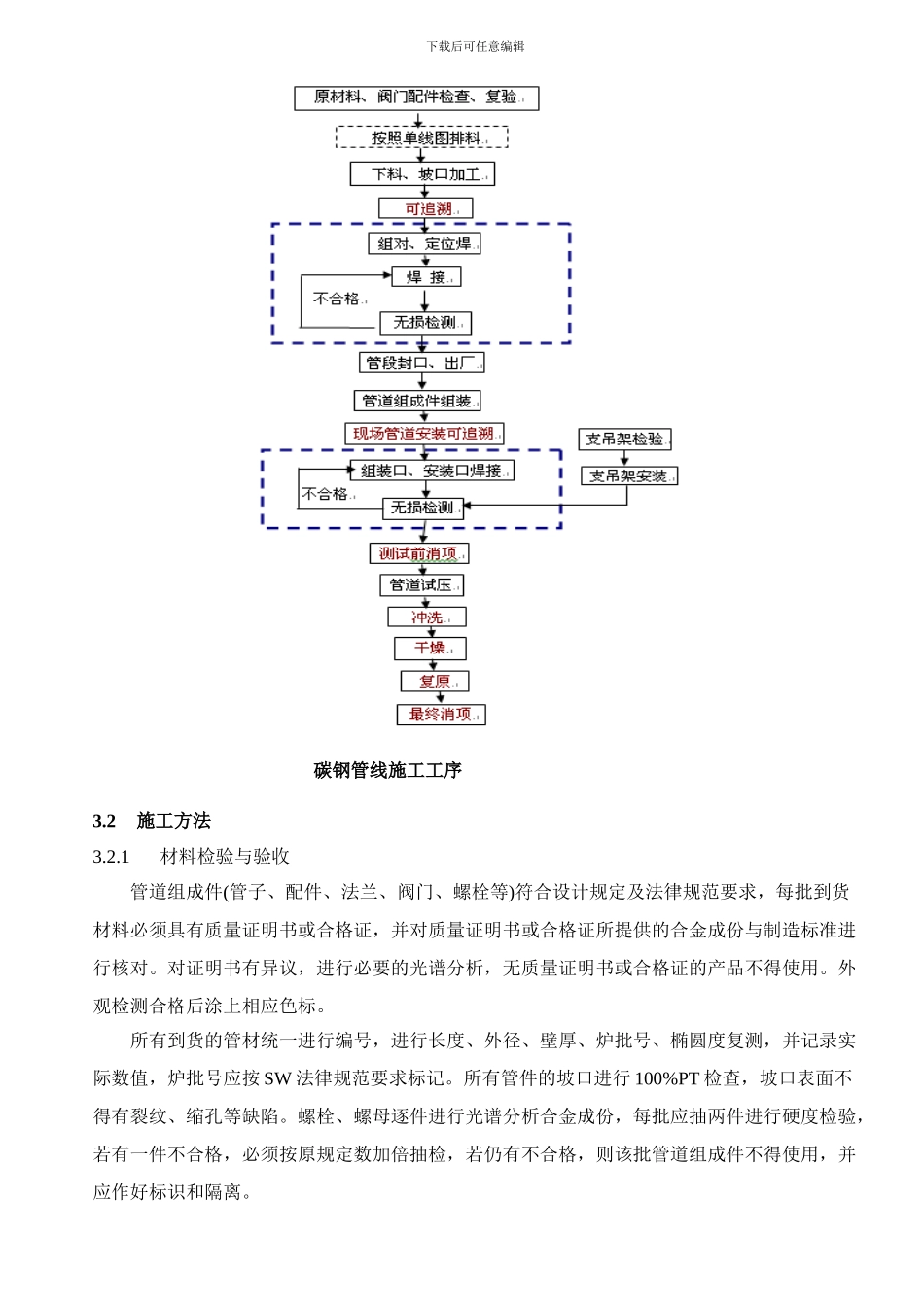

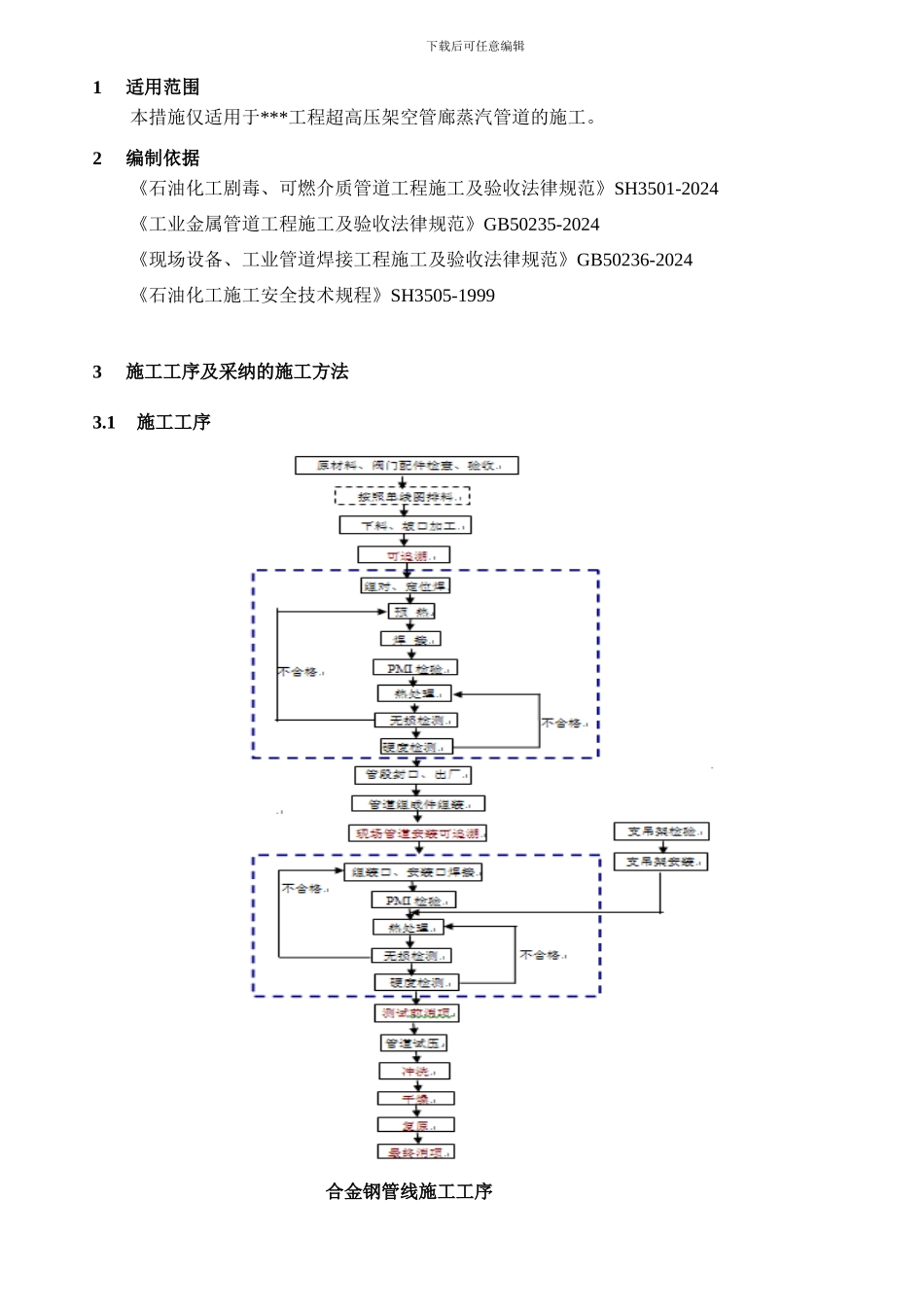

下载后可任意编辑1适用范围本措施仅适用于***工程超高压架空管廊蒸汽管道的施工。2编制依据《石油化工剧毒、可燃介质管道工程施工及验收法律规范》SH3501-2024《工业金属管道工程施工及验收法律规范》GB50235-2024《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-2024《石油化工施工安全技术规程》SH3505-19993施工工序及采纳的施工方法3.1施工工序 合金钢管线施工工序下载后可任意编辑碳钢管线施工工序3.2施工方法3.2.1材料检验与验收管道组成件(管子、配件、法兰、阀门、螺栓等)符合设计规定及法律规范要求，每批到货材料必须具有质量证明书或合格证，并对质量证明书或合格证所提供的合金成份与制造标准进行核对。对证明书有异议，进行必要的光谱分析，无质量证明书或合格证的产品不得使用。外观检测合格后涂上相应色标。所有到货的管材统一进行编号，进行长度、外径、壁厚、炉批号、椭圆度复测，并记录实际数值，炉批号应按 SW 法律规范要求标记。所有管件的坡口进行 100%PT 检查，坡口表面不得有裂纹、缩孔等缺陷。螺栓、螺母逐件进行光谱分析合金成份，每批应抽两件进行硬度检验，若有一件不合格，必须按原规定数加倍抽检，若仍有不合格，则该批管道组成件不得使用，并应作好标识和隔离。下载后可任意编辑3.2.2管道安装3.2.2.1 吊装难点在于穿管，管线在吊装允许范围内进行预制。直管段安装使用穿管滚动胎具，配合导链进行摆位，管道的 π 型补偿器一般分成三部分制作和吊装。3.2.2.2 管段安装前，再次检查预制管段内部是否清洁，管道路线以及管支架位置应检查以免碰撞，确认合格后方可安装。3.2.2.3 法兰与透平连接前，仔细清理法兰面，用水磨砂纸打磨出金属光泽，并做着色检查。与压缩机相连接的管道及其支、吊架安装完毕后，应卸下接管上的法兰螺栓，在自由状态下所有螺栓应能在螺栓孔中顺利通过。法兰密封面间的平行偏差、径向偏差及间距应满足设计或制造厂的规定，当未出明确规定时应符合 SH 3501 的规定。超高压蒸汽管道随汽轮机安装进度进行施工，连接汽轮机的一段予留到汽轮机找正后，再实测安装。高压蒸汽管道一次完善。滑动支架、吊架安装时完全根据图纸要求设定偏移量。3.2.2.4 紧固螺栓要根据单线图或设计文件仔细核对材质、规格、对号入座，并涂二硫化钼。螺栓在法兰孔内要自由穿入，不得用强力拧紧螺栓的方式消除歪斜。3.2.2.5 法兰与透平连接前，在自由状态下检查法兰的同轴度和平行度，同轴度≤0.2m...
