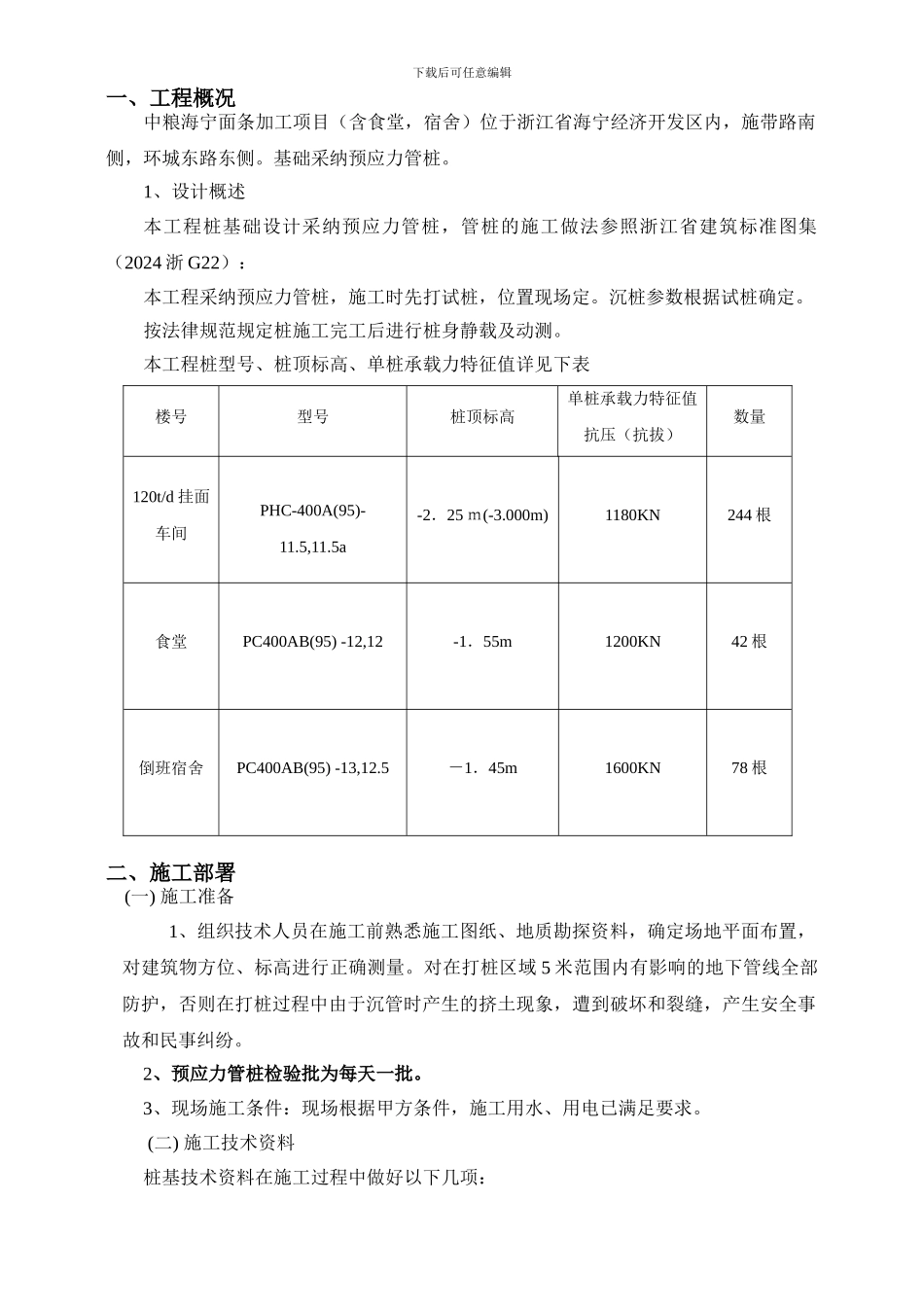

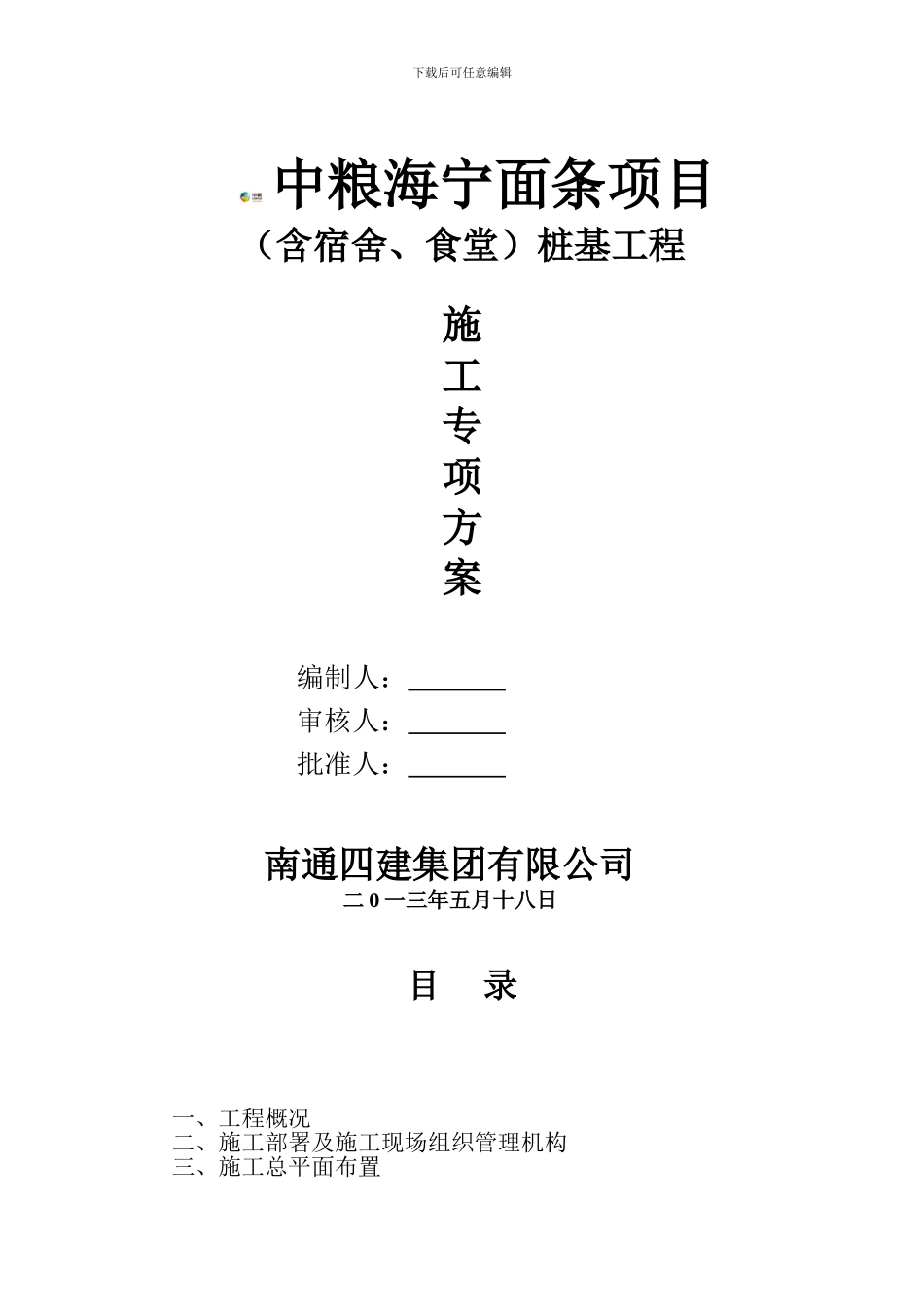

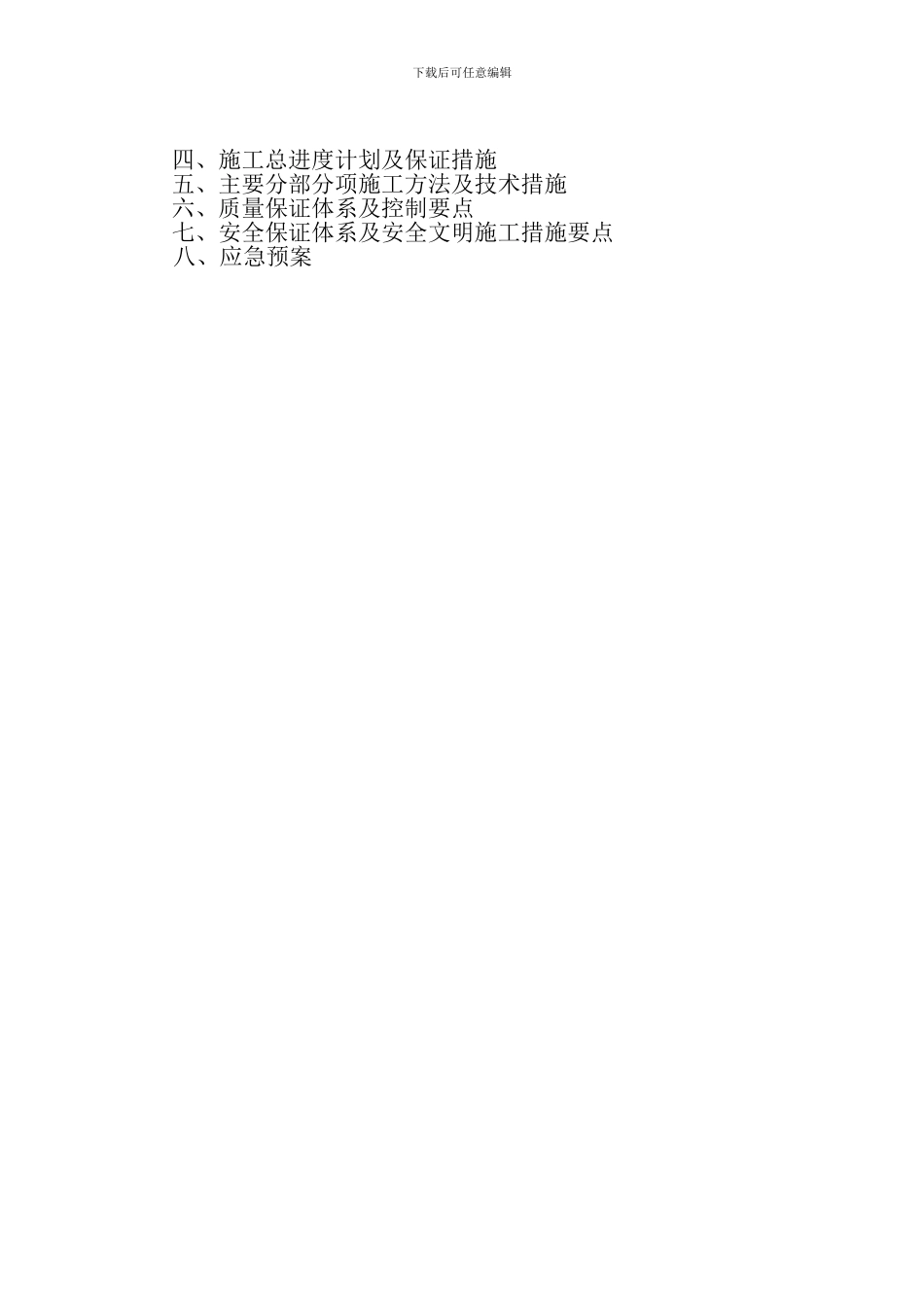

下载后可任意编辑中粮海宁面条项目（含宿舍、食堂）桩基工程施工专项方案编制人： 审核人： 批准人： 南通四建集团有限公司二 0 一三年五月十八日目 录一、工程概况二、施工部署及施工现场组织管理机构三、施工总平面布置下载后可任意编辑四、施工总进度计划及保证措施五、主要分部分项施工方法及技术措施六、质量保证体系及控制要点七、安全保证体系及安全文明施工措施要点八、应急预案下载后可任意编辑一、工程概况中粮海宁面条加工项目（含食堂，宿舍）位于浙江省海宁经济开发区内，施带路南侧，环城东路东侧。基础采纳预应力管桩。1、设计概述本工程桩基础设计采纳预应力管桩，管桩的施工做法参照浙江省建筑标准图集（2024 浙 G22）：本工程采纳预应力管桩，施工时先打试桩，位置现场定。沉桩参数根据试桩确定。按法律规范规定桩施工完工后进行桩身静载及动测。本工程桩型号、桩顶标高、单桩承载力特征值详见下表楼号型号桩顶标高单桩承载力特征值抗压（抗拔）数量120t/d 挂面车间PHC-400A(95)-11.5,11.5a-2．25 ｍ(-3.000m)1180KN244 根食堂PC400AB(95) -12,12-1．55m1200KN42 根倒班宿舍PC400AB(95) -13,12.5－1．45m1600KN78 根二、施工部署 (一) 施工准备1、组织技术人员在施工前熟悉施工图纸、地质勘探资料，确定场地平面布置，对建筑物方位、标高进行正确测量。对在打桩区域 5 米范围内有影响的地下管线全部防护，否则在打桩过程中由于沉管时产生的挤土现象，遭到破坏和裂缝，产生安全事故和民事纠纷。2、预应力管桩检验批为每天一批。3、现场施工条件：现场根据甲方条件，施工用水、用电已满足要求。 (二) 施工技术资料桩基技术资料在施工过程中做好以下几项：下载后可任意编辑1、桩位测量放线平面图（定位记录）2、原材料合格证（测试报告）、管桩合格证3、隐蔽工程验收记录、检验批验收记录4、桩位复核记录5、设计、施工变更联系单6、桩动测、静载测试报告7、开工报告8、施工日志下载后可任意编辑三、施工总平面布置本工程场地三通一平已经完成，可满足施工要求。材料堆场也可以满足要求。施工平面布置图（略）四、施工总进度计划及保证措施(一) 本工程计划安排 1 台 680 吨静压桩机。依据中粮海宁面条项目（含食堂，宿舍）现场的实际情况，考虑到减少生产区的文明施工的影响，确保桩基施工后的进度和质量，实行如下施工顺序和方法：先挂面车间，后食堂，宿舍。特别是挂面车间:（1）南侧已建麸皮库相邻四边...
