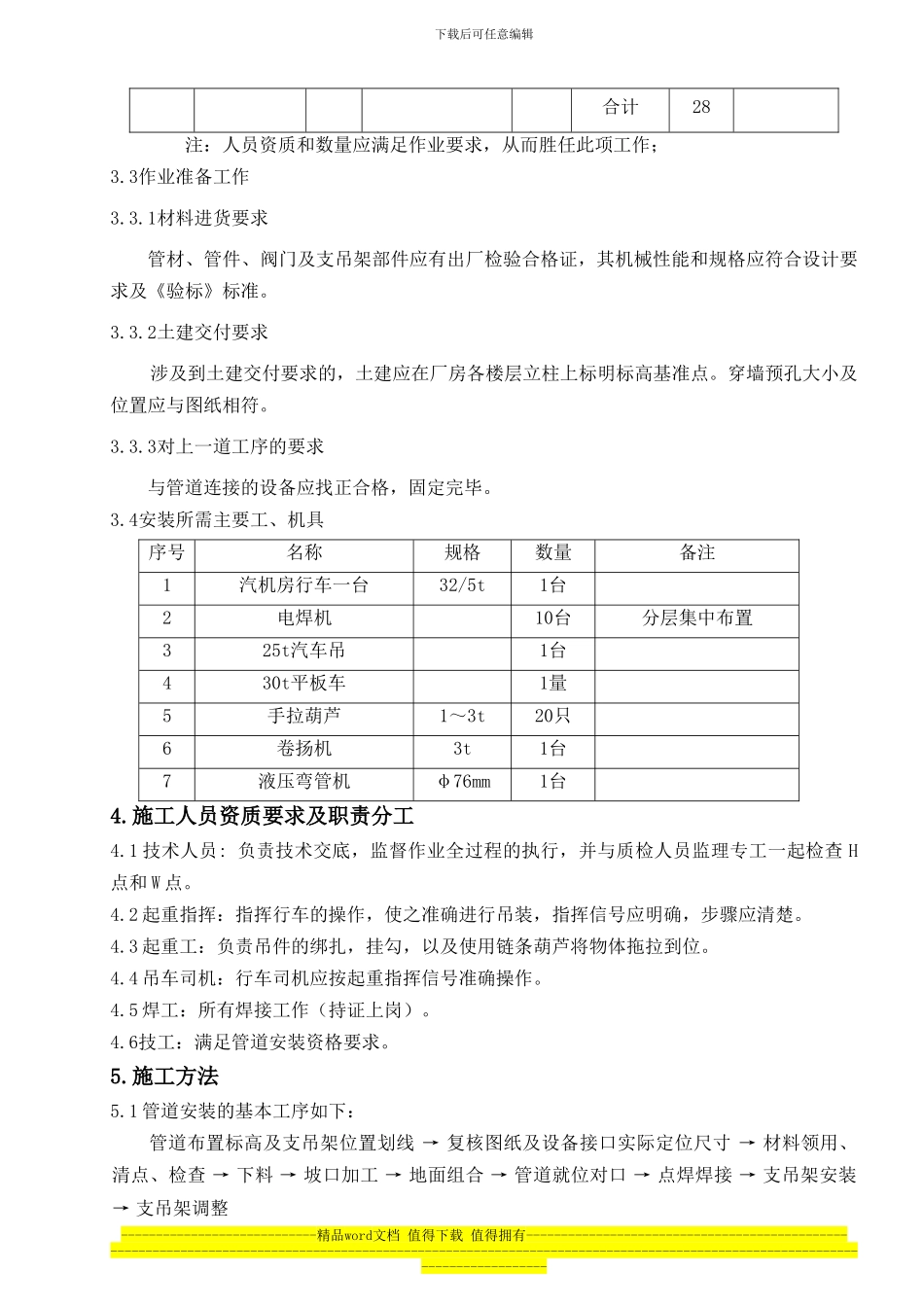

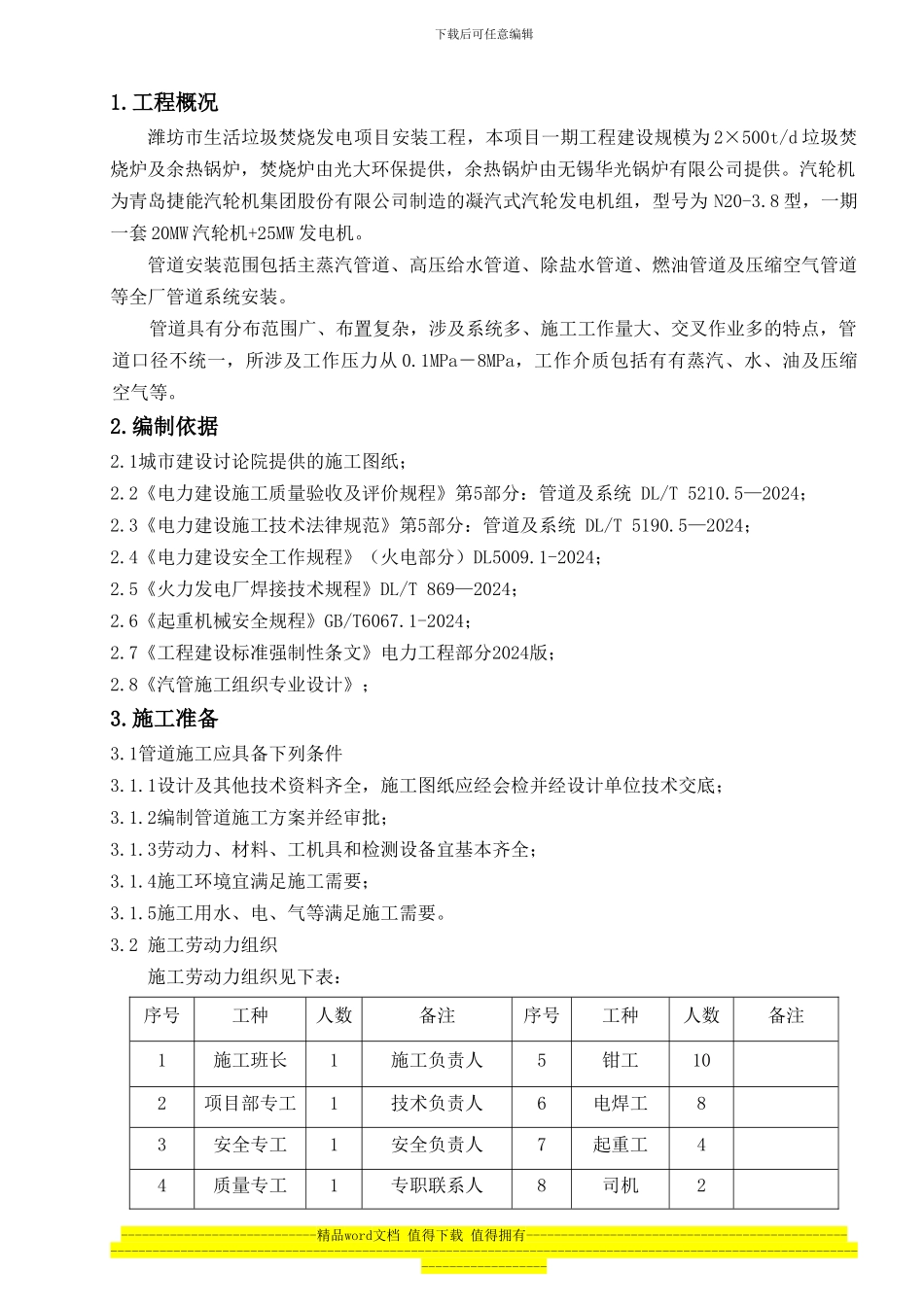

下载后可任意编辑1.工程概况潍坊市生活垃圾焚烧发电项目安装工程，本项目一期工程建设规模为 2×500t/d 垃圾焚烧炉及余热锅炉，焚烧炉由光大环保提供，余热锅炉由无锡华光锅炉有限公司提供。汽轮机为青岛捷能汽轮机集团股份有限公司制造的凝汽式汽轮发电机组，型号为 N20-3.8 型，一期一套 20MW 汽轮机+25MW 发电机。管道安装范围包括主蒸汽管道、高压给水管道、除盐水管道、燃油管道及压缩空气管道等全厂管道系统安装。管道具有分布范围广、布置复杂，涉及系统多、施工工作量大、交叉作业多的特点，管道口径不统一，所涉及工作压力从 0.1MPa－8MPa，工作介质包括有有蒸汽、水、油及压缩空气等。2.编制依据 2.1城市建设讨论院提供的施工图纸；2.2《电力建设施工质量验收及评价规程》第5部分：管道及系统 DL/T 5210.5—2024；2.3《电力建设施工技术法律规范》第5部分：管道及系统 DL/T 5190.5—2024；2.4《电力建设安全工作规程》（火电部分）DL5009.1-2024；2.5《火力发电厂焊接技术规程》DL/T 869—2024；2.6《起重机械安全规程》GB/T6067.1-2024；2.7《工程建设标准强制性条文》电力工程部分2024版；2.8《汽管施工组织专业设计》；3.施工准备3.1管道施工应具备下列条件3.1.1设计及其他技术资料齐全，施工图纸应经会检并经设计单位技术交底；3.1.2编制管道施工方案并经审批；3.1.3劳动力、材料、工机具和检测设备宜基本齐全；3.1.4施工环境宜满足施工需要；3.1.5施工用水、电、气等满足施工需要。3.2 施工劳动力组织施工劳动力组织见下表：序号工种人数备注序号工种人数备注1施工班长1施工负责人5钳工102项目部专工1技术负责人6电焊工83安全专工1安全负责人7起重工44质量专工1专职联系人8司机2----------------------------精品word文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑合计28 注：人员资质和数量应满足作业要求，从而胜任此项工作； 3.3作业准备工作3.3.1材料进货要求管材、管件、阀门及支吊架部件应有出厂检验合格证，其机械性能和规格应符合设计要求及《验标》标准。3.3.2土建交付要求涉及到土建交付要求的，土建应在厂房各楼层立柱上标明标高基准点。穿墙预孔大小及位置应与图纸相符。3.3.3对上一道工序的要求与管道连接的设备应找正合...
