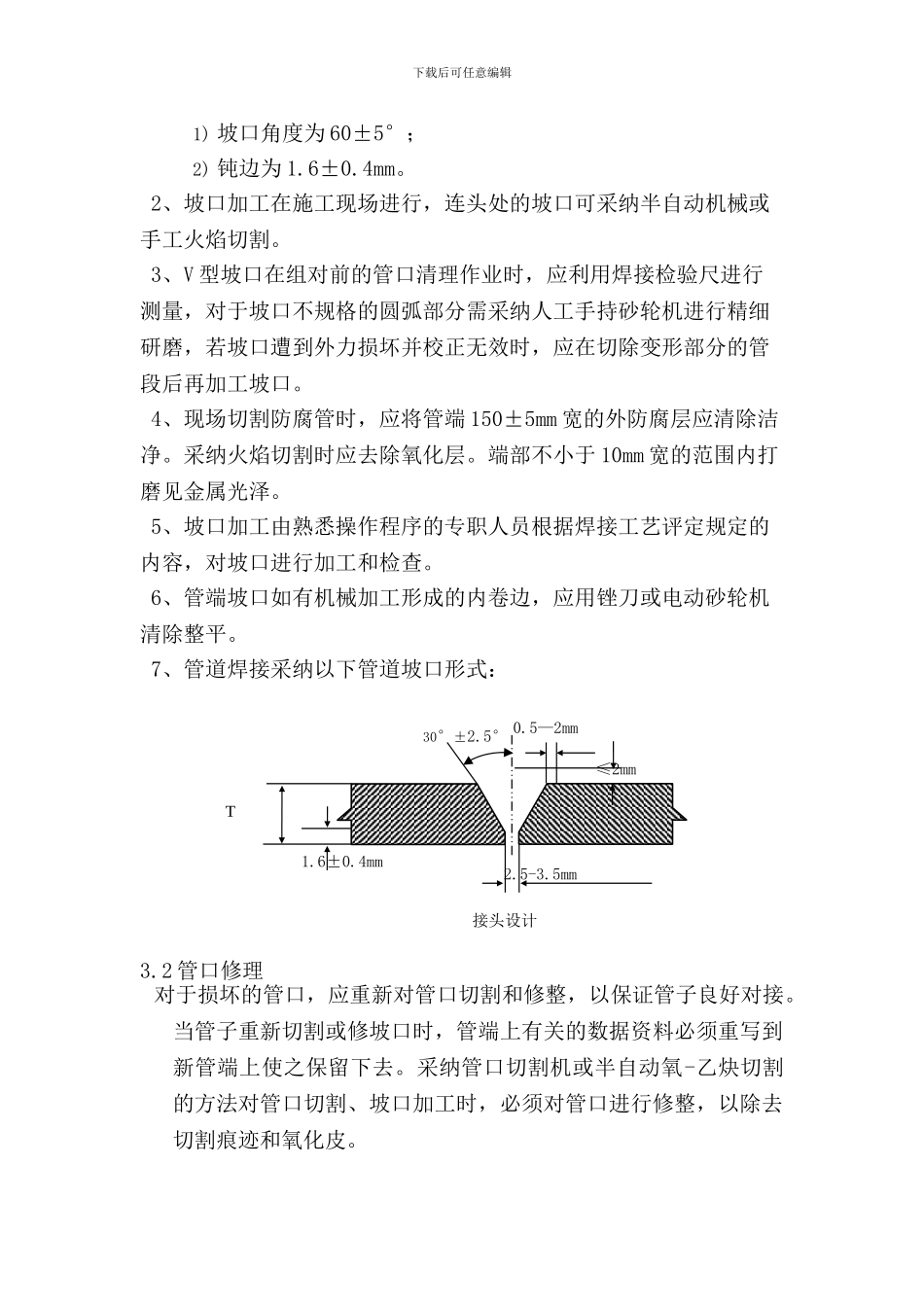

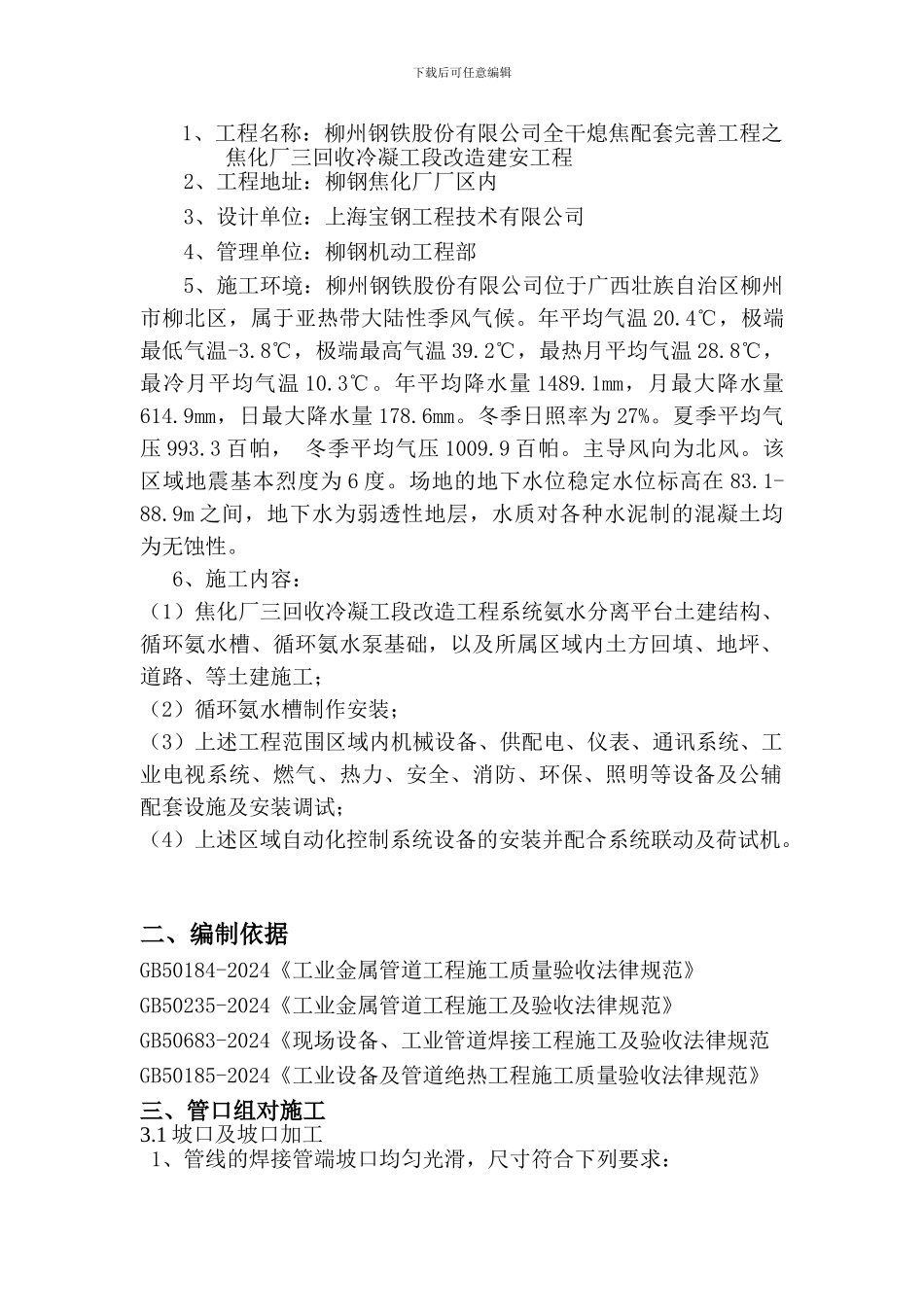

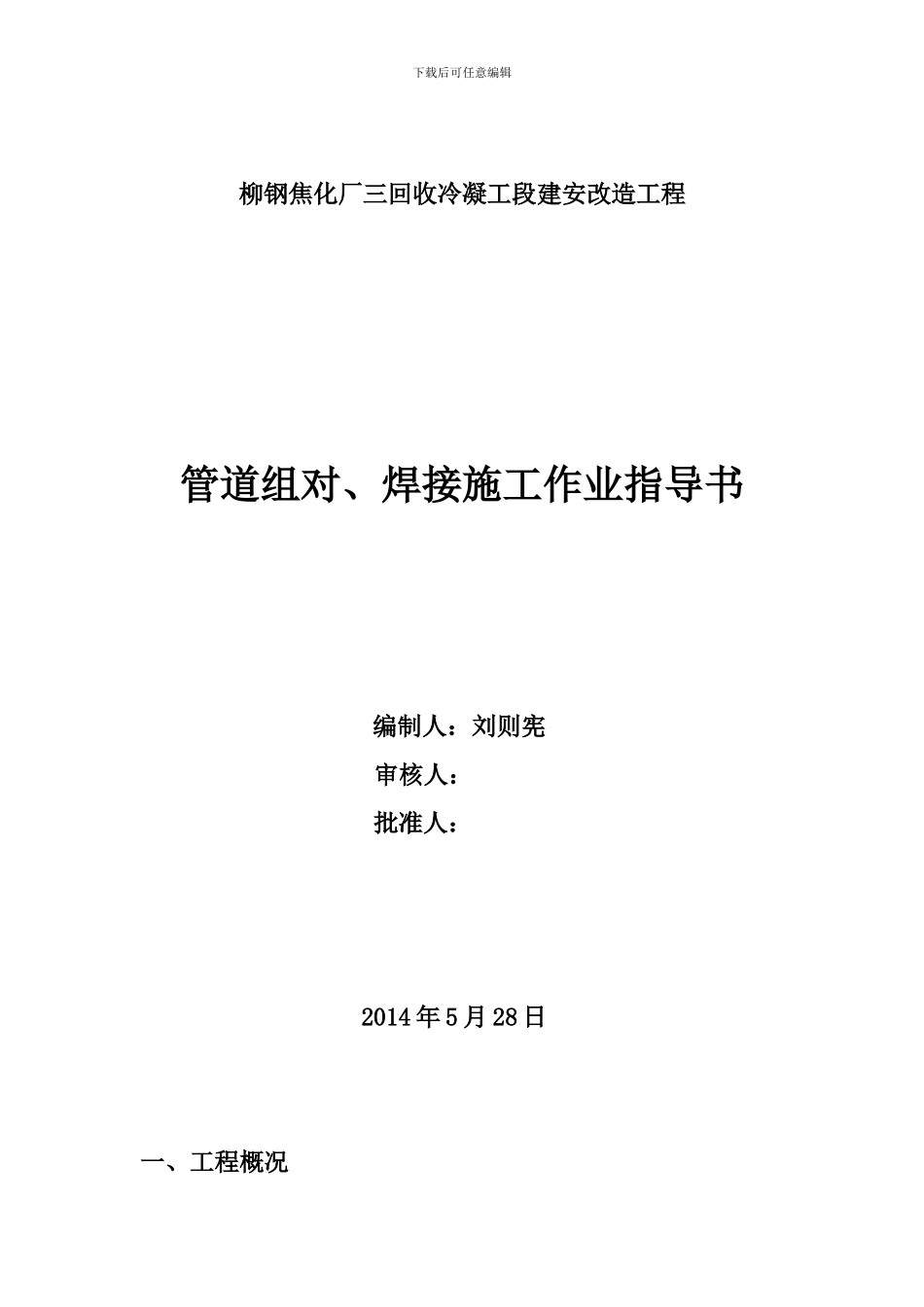

下载后可任意编辑柳钢焦化厂三回收冷凝工段建安改造工程管道组对、焊接施工作业指导书编制人：刘则宪审核人：批准人：2014 年 5 月 28 日一、工程概况下载后可任意编辑1、工程名称：柳州钢铁股份有限公司全干熄焦配套完善工程之焦化厂三回收冷凝工段改造建安工程2、工程地址：柳钢焦化厂厂区内3、设计单位：上海宝钢工程技术有限公司4、管理单位：柳钢机动工程部5、施工环境：柳州钢铁股份有限公司位于广西壮族自治区柳州市柳北区，属于亚热带大陆性季风气候。年平均气温 20.4℃，极端最低气温-3.8℃，极端最高气温 39.2℃，最热月平均气温 28.8℃，最冷月平均气温 10.3℃。年平均降水量 1489.1mm，月最大降水量614.9mm，日最大降水量 178.6mm。冬季日照率为 27%。夏季平均气压 993.3 百帕， 冬季平均气压 1009.9 百帕。主导风向为北风。该区域地震基本烈度为 6 度。场地的地下水位稳定水位标高在 83.1-88.9m 之间，地下水为弱透性地层，水质对各种水泥制的混凝土均为无蚀性。6、施工内容：（1）焦化厂三回收冷凝工段改造工程系统氨水分离平台土建结构、循环氨水槽、循环氨水泵基础，以及所属区域内土方回填、地坪、道路、等土建施工；（2）循环氨水槽制作安装；（3）上述工程范围区域内机械设备、供配电、仪表、通讯系统、工业电视系统、燃气、热力、安全、消防、环保、照明等设备及公辅配套设施及安装调试；（4）上述区域自动化控制系统设备的安装并配合系统联动及荷试机。二、编制依据GB50184-2024《工业金属管道工程施工质量验收法律规范》GB50235-2024《工业金属管道工程施工及验收法律规范》 GB50683-2024《现场设备、工业管道焊接工程施工及验收法律规范GB50185-2024《工业设备及管道绝热工程施工质量验收法律规范》三、管口组对施工3.1 坡口及坡口加工1、管线的焊接管端坡口均匀光滑，尺寸符合下列要求：下载后可任意编辑1) 坡口角度为 60±5°；2) 钝边为 1.6±0.4mm。2、坡口加工在施工现场进行，连头处的坡口可采纳半自动机械或手工火焰切割。3、V 型坡口在组对前的管口清理作业时，应利用焊接检验尺进行测量，对于坡口不规格的圆弧部分需采纳人工手持砂轮机进行精细研磨，若坡口遭到外力损坏并校正无效时，应在切除变形部分的管段后再加工坡口。4、现场切割防腐管时，应将管端 150±5mm 宽的外防腐层应清除洁净。采纳火焰切割时应去除氧化层。端部不小于 10mm 宽的范围内打磨见金属光泽。5、坡口加工...
