粤明酒店钢结构施工方案VIP专享VIP免费

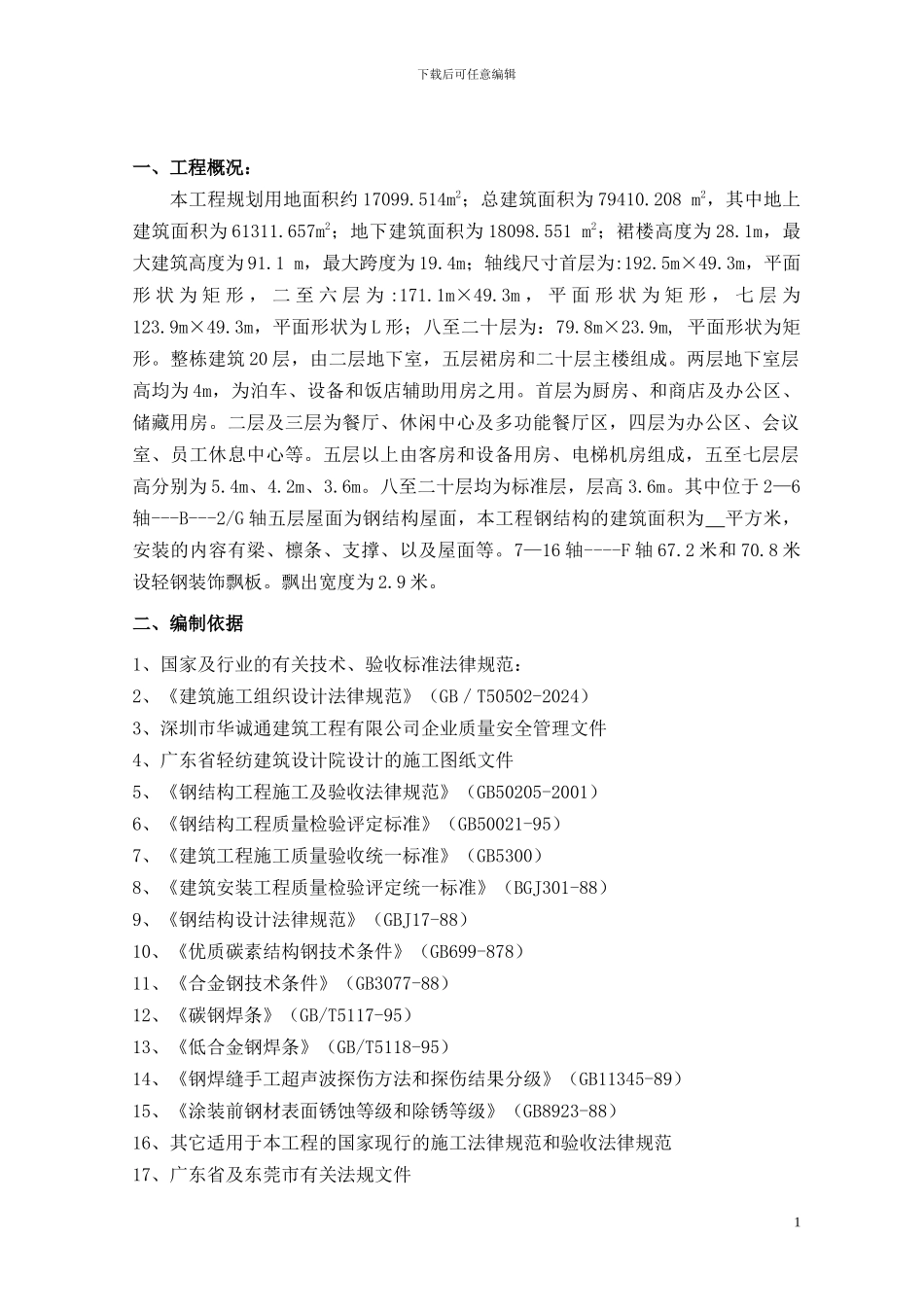

下载后可任意编辑一、工程概况：本工程规划用地面积约 17099.514m2；总建筑面积为 79410.208 m2，其中地上建筑面积为 61311.657m2；地下建筑面积为 18098.551 m2；裙楼高度为 28.1m，最大建筑高度为 91.1 m，最大跨度为 19.4m；轴线尺寸首层为:192.5m×49.3m，平面形 状 为 矩 形 ， 二 至 六 层 为 :171.1m×49.3m ， 平 面 形 状 为 矩 形 ， 七 层 为123.9m×49.3m，平面形状为 L 形；八至二十层为：79.8m×23.9m, 平面形状为矩形。整栋建筑 20 层，由二层地下室，五层裙房和二十层主楼组成。两层地下室层高均为 4m，为泊车、设备和饭店辅助用房之用。首层为厨房、和商店及办公区、储藏用房。二层及三层为餐厅、休闲中心及多功能餐厅区，四层为办公区、会议室、员工休息中心等。五层以上由客房和设备用房、电梯机房组成，五至七层层高分别为 5.4m、4.2m、3.6m。八至二十层均为标准层，层高 3.6m。其中位于 2—6轴---B---2/G 轴五层屋面为钢结构屋面，本工程钢结构的建筑面积为 平方米，安装的内容有梁、檩条、支撑、以及屋面等。7—16 轴----F 轴 67.2 米和 70.8 米设轻钢装饰飘板。飘出宽度为 2.9 米。二、编制依据1、国家及行业的有关技术、验收标准法律规范：2、《建筑施工组织设计法律规范》（GB／T50502-2024）3、深圳市华诚通建筑工程有限公司企业质量安全管理文件4、广东省轻纺建筑设计院设计的施工图纸文件5、《钢结构工程施工及验收法律规范》（GB50205-2001）6、《钢结构工程质量检验评定标准》（GB50021-95）7、《建筑工程施工质量验收统一标准》（GB5300）8、《建筑安装工程质量检验评定统一标准》（BGJ301-88）9、《钢结构设计法律规范》（GBJ17-88）10、《优质碳素结构钢技术条件》（GB699-878）11、《合金钢技术条件》（GB3077-88）12、《碳钢焊条》（GB/T5117-95）13、《低合金钢焊条》（GB/T5118-95）14、《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-89）15、《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）16、其它适用于本工程的国家现行的施工法律规范和验收法律规范17、广东省及东莞市有关法规文件1下载后可任意编辑三、钢屋面施工方法：1、质量控制，成立由专人负责本部门职责范围内的质量管理，严格保证翻样、工艺、原材料供应、生产过程控制、运输、安装的各环节的工作质量和产品质量，确保过程保质保量完成，并做到如下；(一)、严格按施工图及《施...
