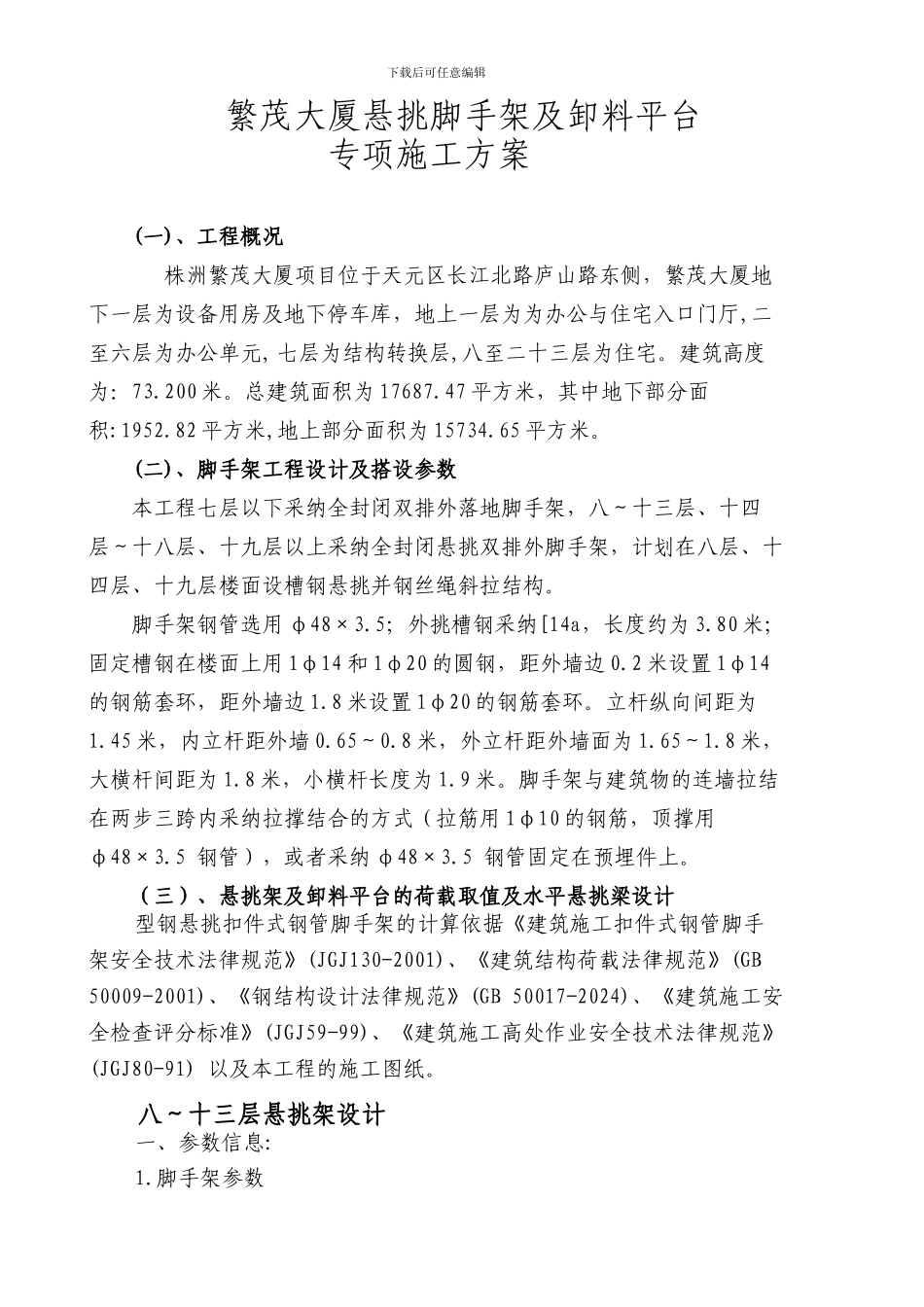

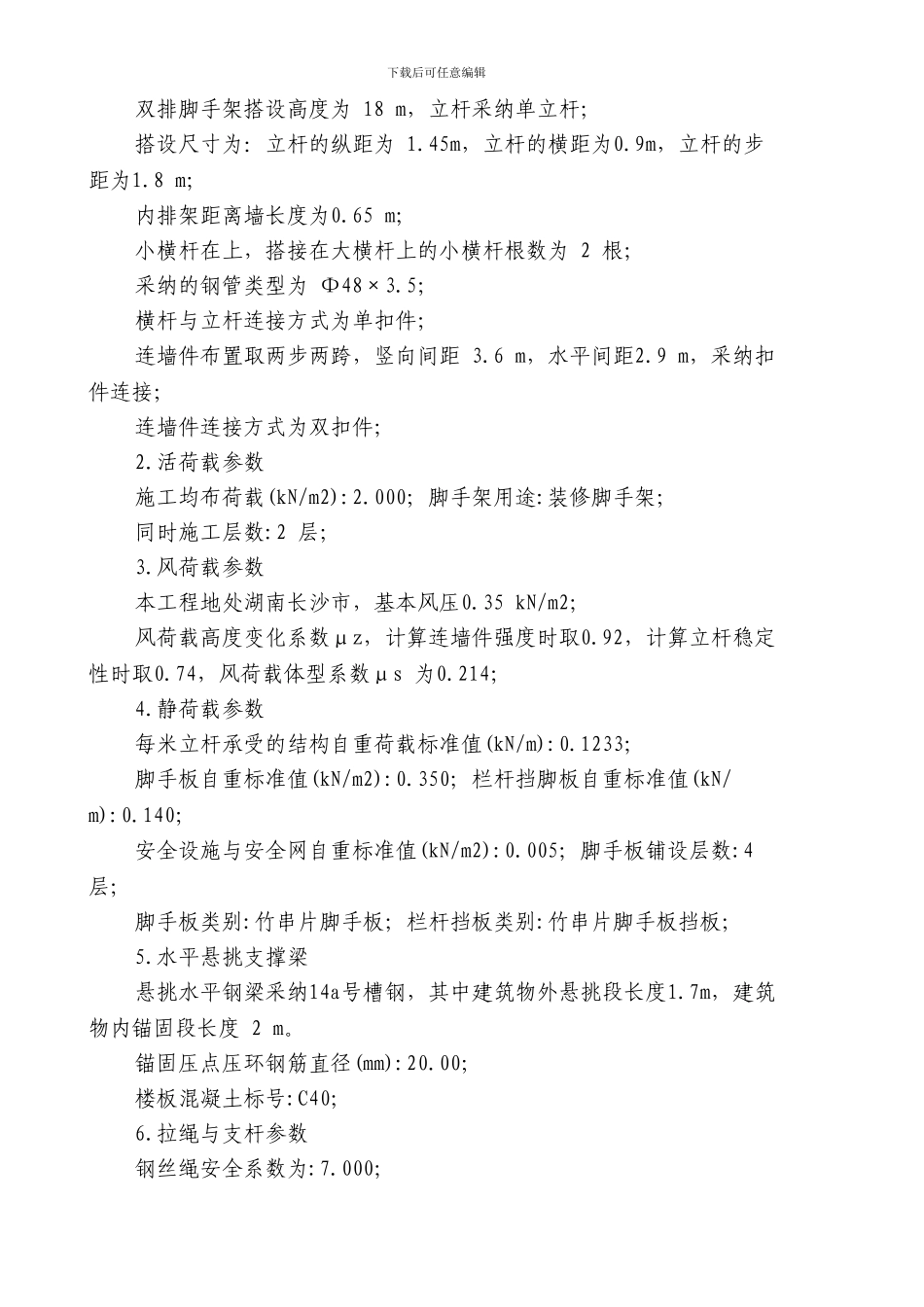

下载后可任意编辑繁茂大厦悬挑脚手架及卸料平台专项施工方案(一)、工程概况株洲繁茂大厦项目位于天元区长江北路庐山路东侧，繁茂大厦地下一层为设备用房及地下停车库，地上一层为为办公与住宅入口门厅,二至六层为办公单元, 七层为结构转换层,八至二十三层为住宅。建筑高度为：73.200 米。总建筑面积为 17687.47 平方米，其中地下部分面积:1952.82 平方米,地上部分面积为 15734.65 平方米。(二)、脚手架工程设计及搭设参数本工程七层以下采纳全封闭双排外落地脚手架，八～十三层、十四层～十八层、十九层以上采纳全封闭悬挑双排外脚手架，计划在八层、十四层、十九层楼面设槽钢悬挑并钢丝绳斜拉结构。 脚手架钢管选用 φ48×3.5；外挑槽钢采纳[14a，长度约为 3.80 米；固定槽钢在楼面上用 1φ14 和 1φ20 的圆钢，距外墙边 0.2 米设置 1φ14的钢筋套环，距外墙边 1.8 米设置 1φ20 的钢筋套环。立杆纵向间距为1.45 米，内立杆距外墙 0.65～0.8 米，外立杆距外墙面为 1.65～1.8 米，大横杆间距为 1.8 米，小横杆长度为 1.9 米。脚手架与建筑物的连墙拉结在两步三跨内采纳拉撑结合的方式（拉筋用 1φ10 的钢筋，顶撑用φ48×3.5 钢管），或者采纳 φ48×3.5 钢管固定在预埋件上。（三）、悬挑架及卸料平台的荷载取值及水平悬挑梁设计型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)、《建筑结构荷载法律规范》(GB 50009-2001)、《钢结构设计法律规范》(GB 50017-2024)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术法律规范》(JGJ80-91) 以及本工程的施工图纸。八～十三层悬挑架设计一、参数信息:1.脚手架参数下载后可任意编辑双排脚手架搭设高度为 18 m，立杆采纳单立杆；搭设尺寸为：立杆的纵距为 1.45m，立杆的横距为0.9m，立杆的步距为1.8 m；内排架距离墙长度为0.65 m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采纳的钢管类型为 Φ48×3.5； 横杆与立杆连接方式为单扣件；连墙件布置取两步两跨，竖向间距 3.6 m，水平间距2.9 m，采纳扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布荷载(kN/m2):2.000；脚手架用途:装修脚手架；同时施工层数:2 层；3.风荷载参数本工程地处湖南长沙市，基本风压0.35 kN/m2；风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系...
