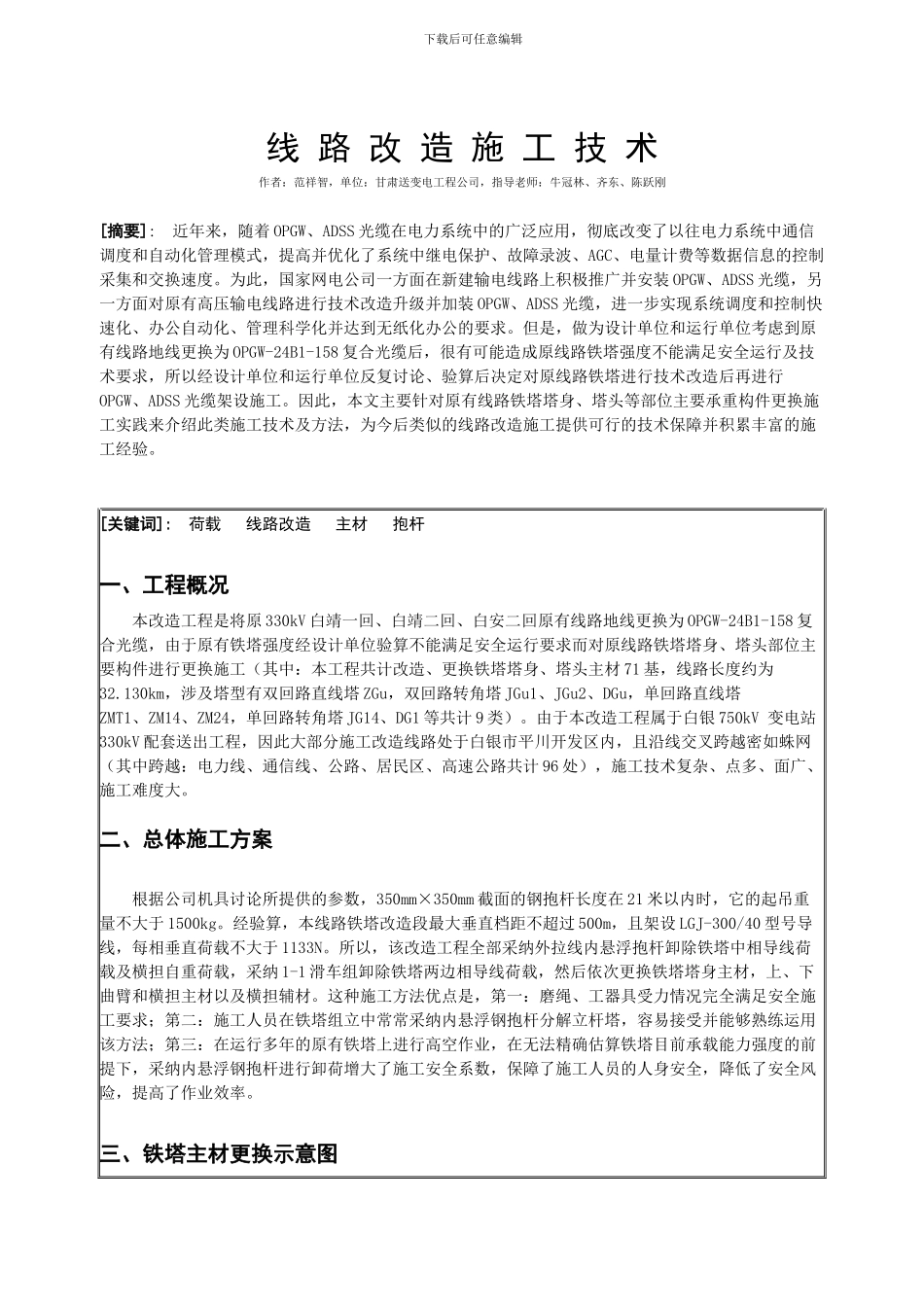

下载后可任意编辑线 路 改 造 施 工 技 术作者：范祥智，单位：甘肃送变电工程公司，指导老师：牛冠林、齐东、陈跃刚[摘要]: 近年来，随着 OPGW、ADSS 光缆在电力系统中的广泛应用，彻底改变了以往电力系统中通信调度和自动化管理模式，提高并优化了系统中继电保护、故障录波、AGC、电量计费等数据信息的控制采集和交换速度。为此，国家网电公司一方面在新建输电线路上积极推广并安装 OPGW、ADSS 光缆，另一方面对原有高压输电线路进行技术改造升级并加装 OPGW、ADSS 光缆，进一步实现系统调度和控制快速化、办公自动化、管理科学化并达到无纸化办公的要求。但是，做为设计单位和运行单位考虑到原有线路地线更换为 OPGW-24B1-158 复合光缆后，很有可能造成原线路铁塔强度不能满足安全运行及技术要求，所以经设计单位和运行单位反复讨论、验算后决定对原线路铁塔进行技术改造后再进行OPGW、ADSS 光缆架设施工。因此，本文主要针对原有线路铁塔塔身、塔头等部位主要承重构件更换施工实践来介绍此类施工技术及方法，为今后类似的线路改造施工提供可行的技术保障并积累丰富的施工经验。[关键词]: 荷载 线路改造 主材 抱杆 一、工程概况本改造工程是将原 330kV 白靖一回、白靖二回、白安二回原有线路地线更换为 OPGW-24B1-158 复合光缆，由于原有铁塔强度经设计单位验算不能满足安全运行要求而对原线路铁塔塔身、塔头部位主要构件进行更换施工（其中：本工程共计改造、更换铁塔塔身、塔头主材 71 基，线路长度约为32.130km，涉及塔型有双回路直线塔 ZGu，双回路转角塔 JGu1、JGu2、DGu，单回路直线塔ZMT1、ZM14、ZM24，单回路转角塔 JG14、DG1 等共计 9 类）。由于本改造工程属于白银 750kV 变电站330kV 配套送出工程，因此大部分施工改造线路处于白银市平川开发区内，且沿线交叉跨越密如蛛网（其中跨越：电力线、通信线、公路、居民区、高速公路共计 96 处），施工技术复杂、点多、面广、施工难度大。二、总体施工方案根据公司机具讨论所提供的参数，350mm×350mm 截面的钢抱杆长度在 21 米以内时，它的起吊重量不大于 1500kg。经验算，本线路铁塔改造段最大垂直档距不超过 500m，且架设 LGJ-300/40 型号导线，每相垂直荷载不大于 1133N。所以，该改造工程全部采纳外拉线内悬浮抱杆卸除铁塔中相导线荷载及横担自重荷载，采纳 1-1 滑车组卸除铁塔两边相导线荷载，然后依次更换铁塔塔身主材，上、下曲...
