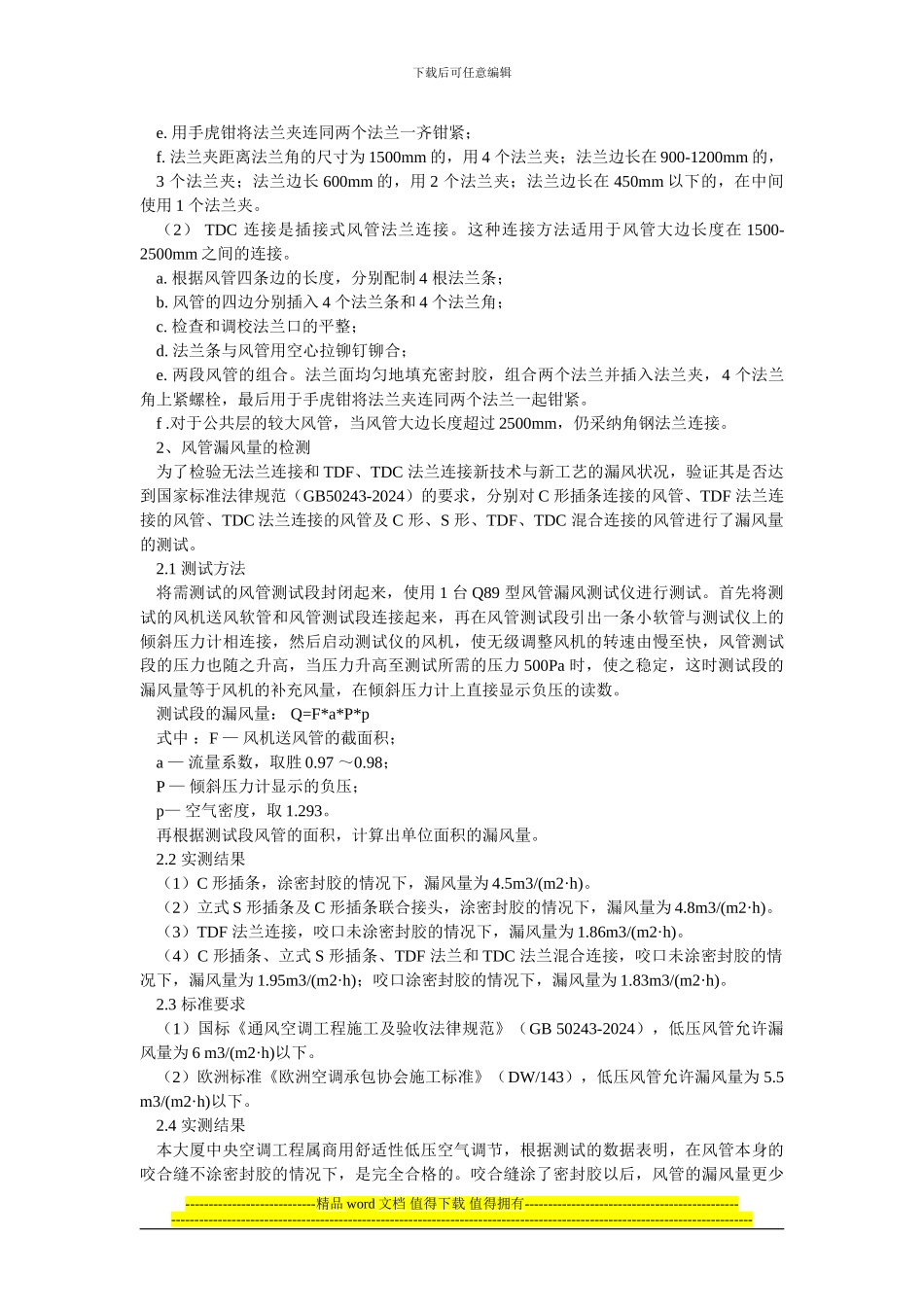

线路板净化车间-君信达-总结净化空调系统的风管制作与施工_第1页
1/3
线路板净化车间-君信达-总结净化空调系统的风管制作与施工_第2页
2/3
线路板净化车间-君信达-总结净化空调系统的风管制作与施工_第3页
3/3
下载后可任意编辑总结净化空调系统的风管制作与施工如何使所选用的净化空调系统起到最佳效果,除了设计的合理性,净化空调通风工程的施工也是一项重要的影响因素。风管作为净化空调通风工程中的重要环节,其施工质量的好坏直接影响着系统的安装质量及运行效果。在众多空调通风工程中,由于风管制作安装质量存在问题而造成送风量不足、漏风量超过法律规范要求,致使能源浪费、热源不足和净化空调通风工程运行不稳定等现象,均影响空调的正常运行。。本文结合某净化空调通风工程的具体施工工程实例,介绍了风管的制作、安装技术及常见的质量问题与相应的对策措施。1.风管组装技术1.1 无法兰连接由于风管无法兰连接具有连接接头严密质量好、接头重量轻、省材料、施工工序简单、节约工时、易于实现全机械化、自动化施工、施工成本低等众多优点,因而得到广泛推广应用。目前风管无法兰连接形式有几十种,而且新的形式还在不断出现,但按其结构原理可分为承插、插条、咬合、铁皮法兰和混合式连接五种。无法兰连接主要用于边长较小的风管,有 C 形插条连接和 S 形插条连接。松湖大厦二层以上的各层的风管规格较小,大边长度小于 450mm 的风管采纳 C 形插条连接,大边长度大于 450mm 而小于 1000mm 的风管则采纳立式 S 形插条连接,连接后用空心拉铆钉将插条端部与风管铆固,再在缝隙处涂以密封胶,以保证风管的严密性。提高风客无法兰连接施工质量的基本措施如下:(1)根据法律规范要求,严格控制每种无法兰接头使用范围,如“ S”、“C”形插条使用范围是矩形风管长边不大于 630mm, 立咬口不大于 100mm。立咬口 90 度贴角宽度要和立咬口高度相一致,90 度应准确,接口合口连接翻边时顺序逐件敲合,并背后垫以方铁,使翻边立面平整,90 度线平直。(3)翻边四面管端要平齐在一个面上,小管可以一次用折方机机折出,翻边在整个延长线上应等宽。这也是安装对接时风管接口平直所必须的。(4)除铁皮法兰弹簧夹(包括铁皮法兰插条)在安装对接面加密封垫外,其它多在连接完后在接缝外涂抹密封胶,涂胶前缝口清理洁净。密封胶不能用腻子、石灰膏等代替,应用风管专用胶封袋。(2)严格按风管尺寸公差要求。如对口错位明显将使插条插偏;小口陷入大口内造成无法扣紧或接头歪斜、扭曲。插条不能明显偏斜,开口缝应在中间,不管插条还是管端咬口翻边应准确、压紧,以后连接接头才会整齐、贴紧。(5)净化工程风管安装用支吊架按法律规范...
