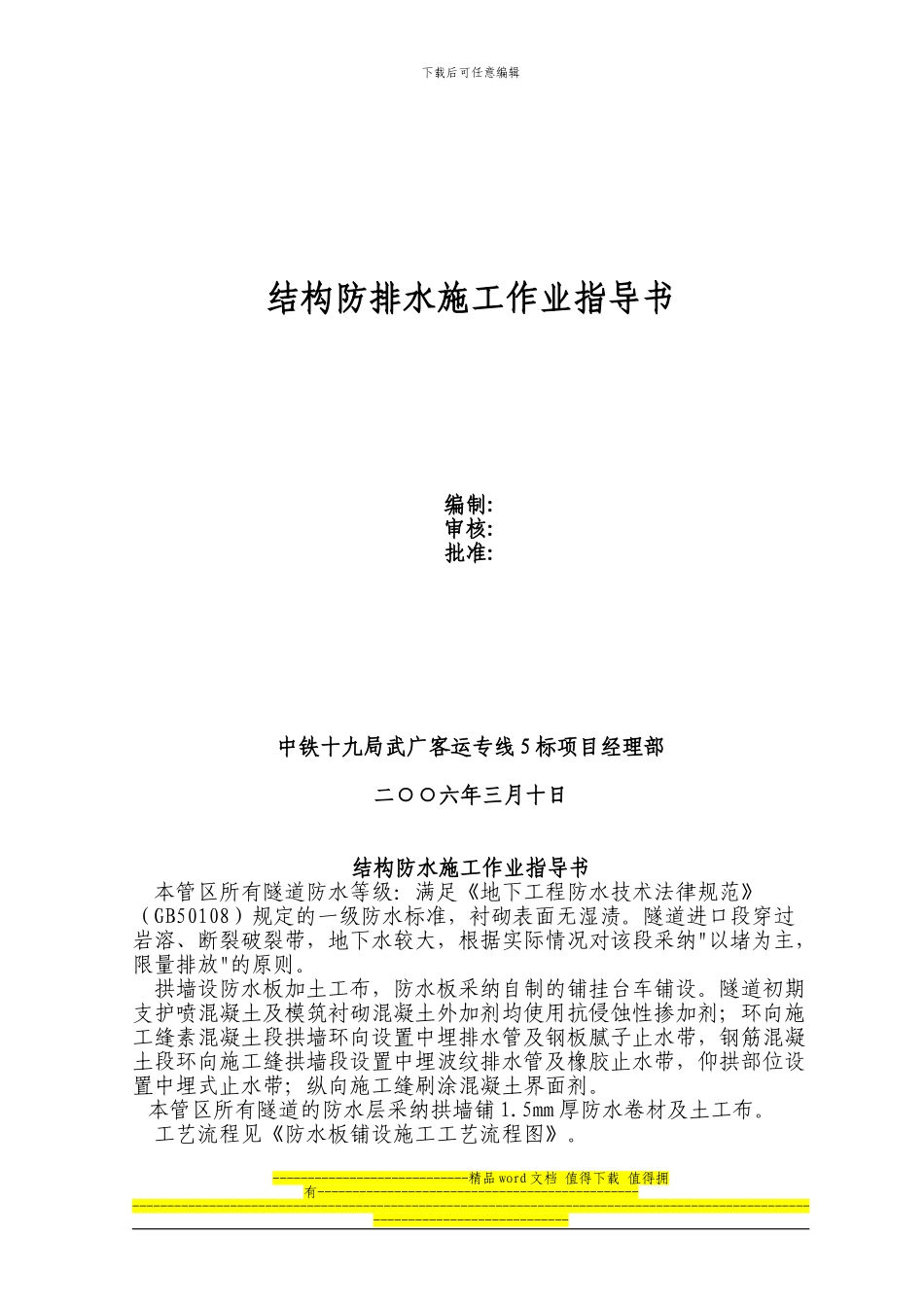

下载后可任意编辑结构防排水施工作业指导书编制:审核:批准:中铁十九局武广客运专线 5 标项目经理部二○○六年三月十日结构防水施工作业指导书本管区所有隧道防水等级：满足《地下工程防水技术法律规范》（GB50108）规定的一级防水标准，衬砌表面无湿渍。隧道进口段穿过岩溶、断裂破裂带，地下水较大，根据实际情况对该段采纳"以堵为主，限量排放"的原则。拱墙设防水板加土工布，防水板采纳自制的铺挂台车铺设。隧道初期支护喷混凝土及模筑衬砌混凝土外加剂均使用抗侵蚀性掺加剂；环向施工缝素混凝土段拱墙环向设置中埋排水管及钢板腻子止水带，钢筋混凝土段环向施工缝拱墙段设置中埋波纹排水管及橡胶止水带，仰拱部位设置中埋式止水带；纵向施工缝刷涂混凝土界面剂。本管区所有隧道的防水层采纳拱墙铺 1.5mm 厚防水卷材及土工布。工艺流程见《防水板铺设施工工艺流程图》。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑防水板铺设施工工艺流程图1、施工准备（1） 洞外准备1）检查防水板质量是否符合设计要求，有无破损，孔洞。破损和孔洞以及不符合要求的防水板不得用于隧道施工。2）据初期支护环向弧长，并合理考虑松弛度，精确丈量并裁定与初期支护环向弧长相等到的防水板，按防水板幅宽 2.1 米，两幅拼焊成一幅，搭接 15 厘米，制成 4 米宽一幅的防水板。3）在防水板上画好拱部中线和搭接线，搭接宽度为 15 厘米。（2） 洞内准备1）防水板台车就位；2）精确测出隧道中心线，并画出衬砌台架两端垂直于隧道中线的环向弧形线，环向弧形线必须距衬砌台架端头 50 厘米以上，以便于下道防水板搭接施工。2、施工工艺（1）铺设前的基面平整检查喷锚的平整度，控制其深宽比小于 1∶6（见《喷锚面宽深比示意图》），超出规定的用细粒砼找平。铺设防水板的基面应坚实、平整、圆顺。喷锚面宽深比示意图（2）排水盲沟的安设盲沟在初期支护施作完成之后，防水板铺设之前安装，结合施工缝布置，纵向盲沟 8～10m 一段，盲沟采纳外包土工布的塑料排水管，纵向盲沟中间设 PVC 泄水管一个，环向盲沟纵向间距一般 8～10m 并根据地下水发育情况调整，纵向盲沟两端及环向盲沟下端进行圆弯接入隧道侧沟；环向盲沟采纳塑料...
