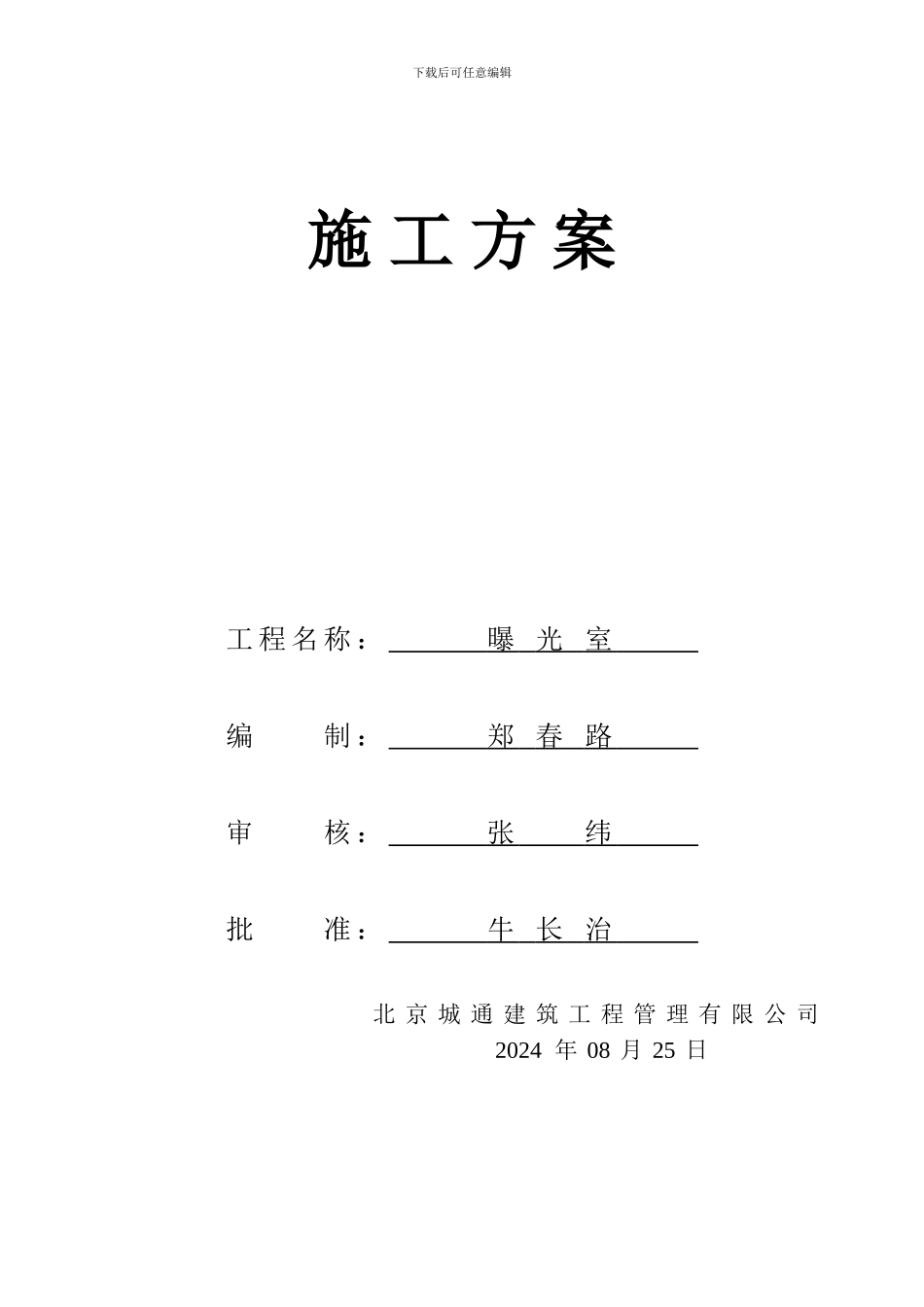

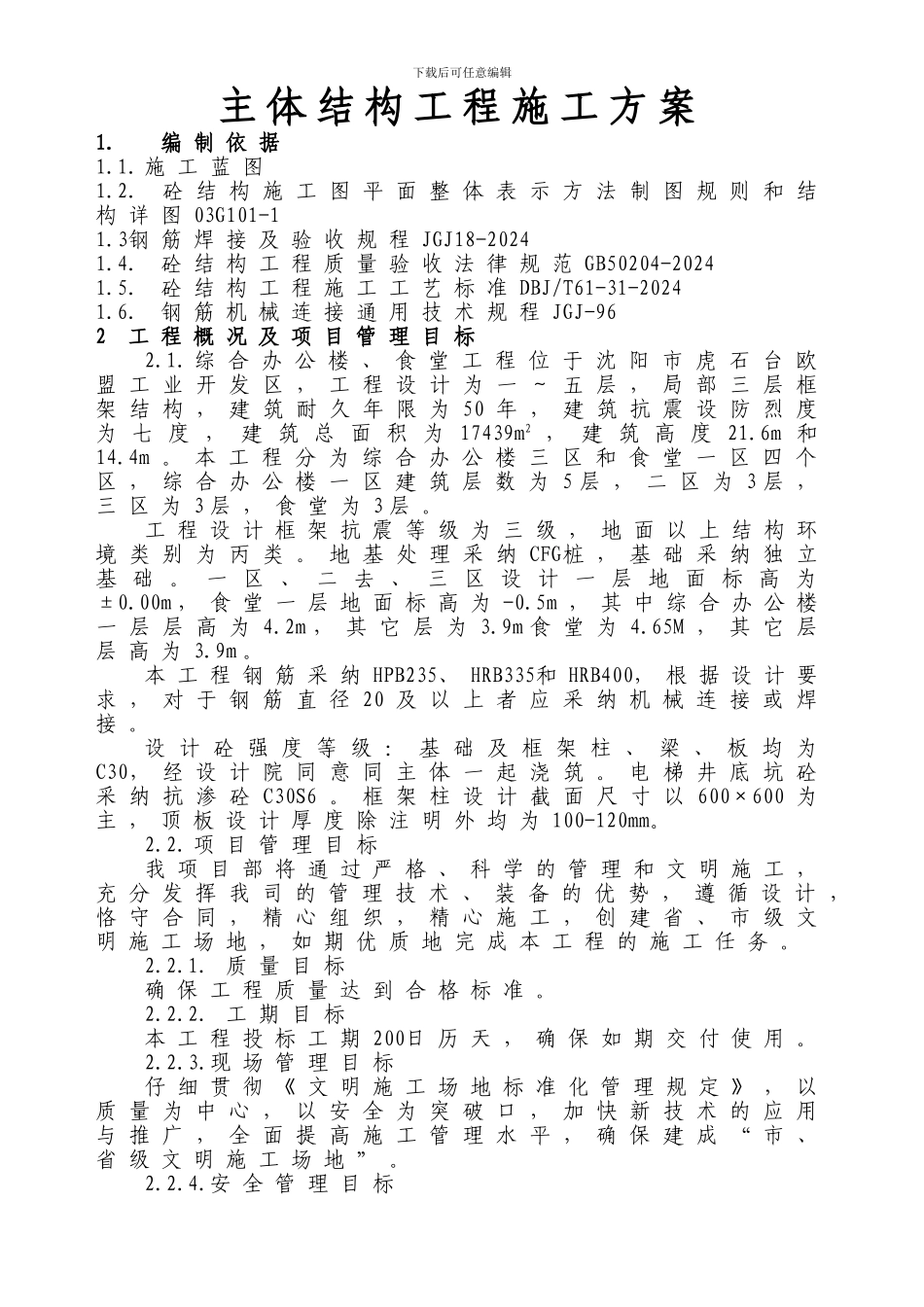

下载后可任意编辑施 工 方 案工 程 名 称 ： 曝 光 室 编 制 ： 郑 春 路 审 核 ： 张 纬 批 准 ： 牛 长 治 北 京 城 通 建 筑 工 程 管 理 有 限 公 司 2024 年 08 月 25 日下载后可任意编辑主 体 结 构 工 程 施 工 方 案1. 编 制 依 据1.1. 施 工 蓝 图1.2. 砼 结 构 施 工 图 平 面 整 体 表 示 方 法 制 图 规 则 和 结构 详 图 03G101-11.3钢 筋 焊 接 及 验 收 规 程 JGJ18-20241.4. 砼 结 构 工 程 质 量 验 收 法 律 规 范 GB50204-20241.5. 砼 结 构 工 程 施 工 工 艺 标 准 DBJ/T61-31-20241.6. 钢 筋 机 械 连 接 通 用 技 术 规 程 JGJ-962 工 程 概 况 及 项 目 管 理 目 标2.1. 综 合 办 公 楼 、 食 堂 工 程 位 于 沈 阳 市 虎 石 台 欧盟 工 业 开 发 区 ， 工 程 设 计 为 一 ～ 五 层 ， 局 部 三 层 框架 结 构 ， 建 筑 耐 久 年 限 为 50 年 ， 建 筑 抗 震 设 防 烈 度为 七 度 ， 建 筑 总 面 积 为 17439m2 ， 建 筑 高 度 21.6m 和14.4m 。 本 工 程 分 为 综 合 办 公 楼 三 区 和 食 堂 一 区 四 个区 ， 综 合 办 公 楼 一 区 建 筑 层 数 为 5 层 ， 二 区 为 3 层 ，三 区 为 3 层 ， 食 堂 为 3 层 。工 程 设 计 框 架 抗 震 等 级 为 三 级 ， 地 面 以 上 结 构 环境 类 别 为 丙 类 。 地 基 处 理 采 纳 CFG桩 ， 基 础 采 纳 独 立基 础 。 一 区 、 二 去 、 三 区 设 计 一 层 地 面 标 高 为±0.00m ， 食 堂 一 层 地 面 标 高 为 -0.5m ， 其 中 综 合 办 公 楼一 层 层 高 为 4.2m ， 其 它 层 为 3.9m 食 堂 为 4.65M ， 其 它 层层 高 为 3.9m 。 本 工 程 钢 筋 采 纳 HPB235、 HRB335和 HRB400， 根 据 设 计 要求 ， 对 于 钢 筋 直 径 20 及 以 上 者 应 采 纳 机 械 连 接 或 焊接 。设 计 砼 强 度 等 级 ： 基 础 及 框 架 柱 、 梁 、 板 均 为C30， 经 设 计 院 同 意 同 主 体 一 起 浇 筑 。 电 梯 ...
