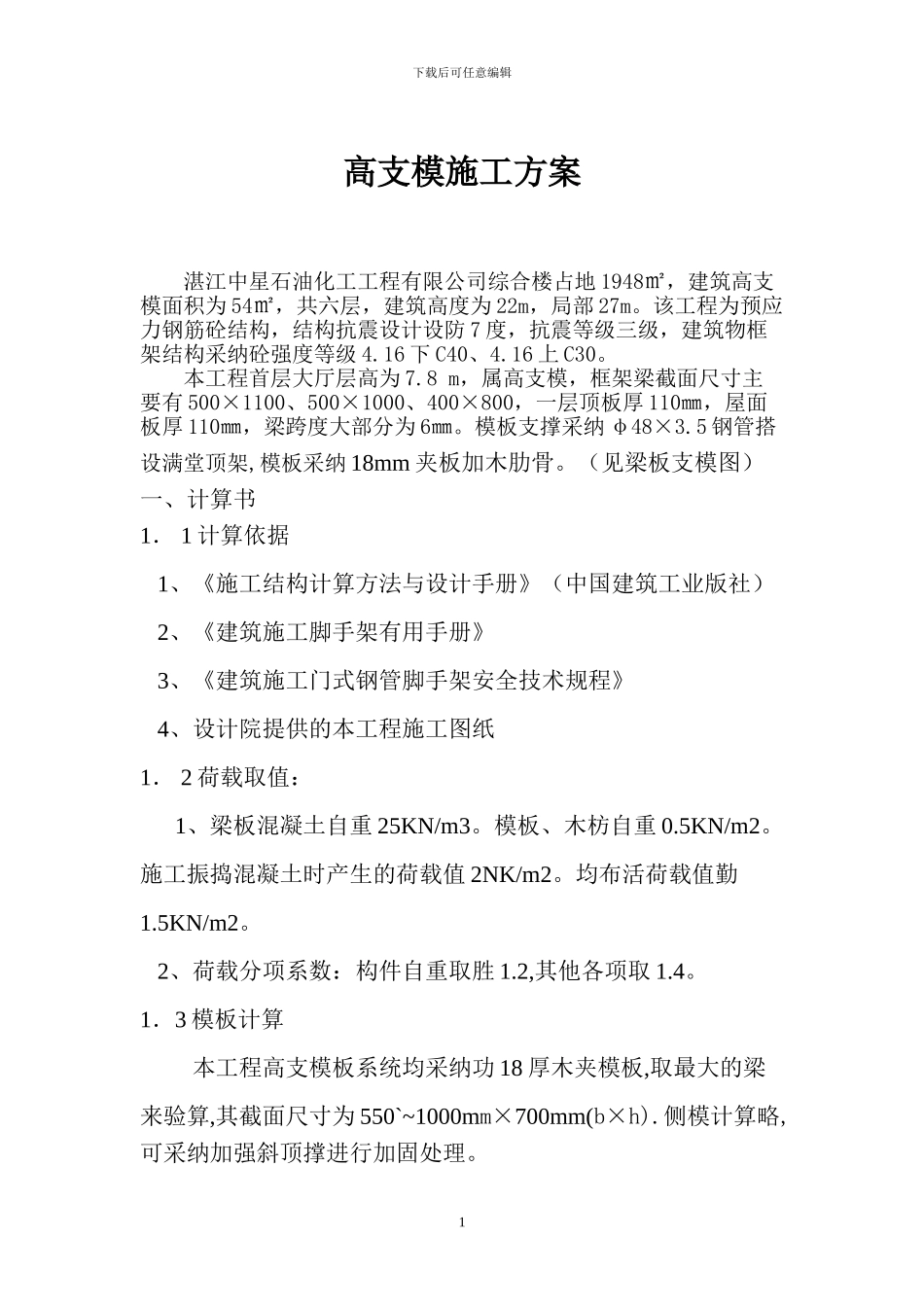

下载后可任意编辑高支模施工方案湛江中星石油化工工程有限公司综合楼占地 1948㎡，建筑高支模面积为 54㎡，共六层，建筑高度为 22m，局部 27m。该工程为预应力钢筋砼结构，结构抗震设计设防 7 度，抗震等级三级，建筑物框架结构采纳砼强度等级 4.16 下 C40、4.16 上 C30。本工程首层大厅层高为 7.8 m，属高支模，框架梁截面尺寸主要有 500×1100、500×1000、400×800，一层顶板厚 110㎜，屋面板厚 110㎜，梁跨度大部分为 6㎜。模板支撑采纳 φ48×3.5 钢管搭设满堂顶架,模板采纳 18mm 夹板加木肋骨。（见梁板支模图）一、计算书1． 1 计算依据 1、《施工结构计算方法与设计手册》（中国建筑工业版社） 2、《建筑施工脚手架有用手册》 3、《建筑施工门式钢管脚手架安全技术规程》 4、设计院提供的本工程施工图纸1． 2 荷载取值：1、梁板混凝土自重 25KN/m3。模板、木枋自重 0.5KN/m2。施工振捣混凝土时产生的荷载值 2NK/m2。均布活荷载值勤1.5KN/m2。 2、荷载分项系数：构件自重取胜 1.2,其他各项取 1.4。1．3 模板计算 本工程高支模板系统均采纳功 18 厚木夹模板,取最大的梁来验算,其截面尺寸为 550`~1000mm×700mm(b×h).侧模计算略,可采纳加强斜顶撑进行加固处理。1下载后可任意编辑一、 底模荷载计算：恒载计算值q1=1.2×25×0.55×0.7KN/m。活载计算值q2=1.4×3.5×0.5KN/m。因模板及支撑体系为临时结构，木模板体荷载系数可取 0.9。二、 底模抗弯强度验算：五跨连续支座负弯距最大为Mmax=0.105q112+0.121q212=(0.105×11.55+0.121×2.7)×0.32=0.14KN.m。底模截面尺寸为18×550mm，Wn=（1/6）×550×182=29700m3am=0.9Mmax/Wn=0.9×140000/29700=4.24N/mm2﹤〔fm〕=15N/mm2 满足要求。三、 底模挠度验算：I=1/12bh3=1/12×0.55×0.0183=2.67×10-7m4Fmax=0.644q114/100EI+0.973q214/100EI=O.34×(0.644×11.55+0.973×2.7)/(100×107×2.67×10-7)=3.05×10-4m挠度 W=fmax/I=3.05×10-4/0.3=1/984﹤〔W〕=1/250 符合要求。四、 底模抗剪验算：Qmax=0.606q11+0.62q21=(0.606×11.55+0.62×2.7)×0.3=2.6KNt=1.5Qmax/bh=1.5×2.6×103/(18×300)=0.72N/mm2﹤fv=1.5N/mm2 符合要求1.4.1 木枋计算：梁取代 550~1000×700，板厚 120，上层木枋80×80，下层木枋 100×100。计算未考虑板下木立杆或者板下支顶的卸载作用，计算偏安全。 1、上层木枋计算：恒载混凝土=25×〔（0.55+1.0）×0.7...
