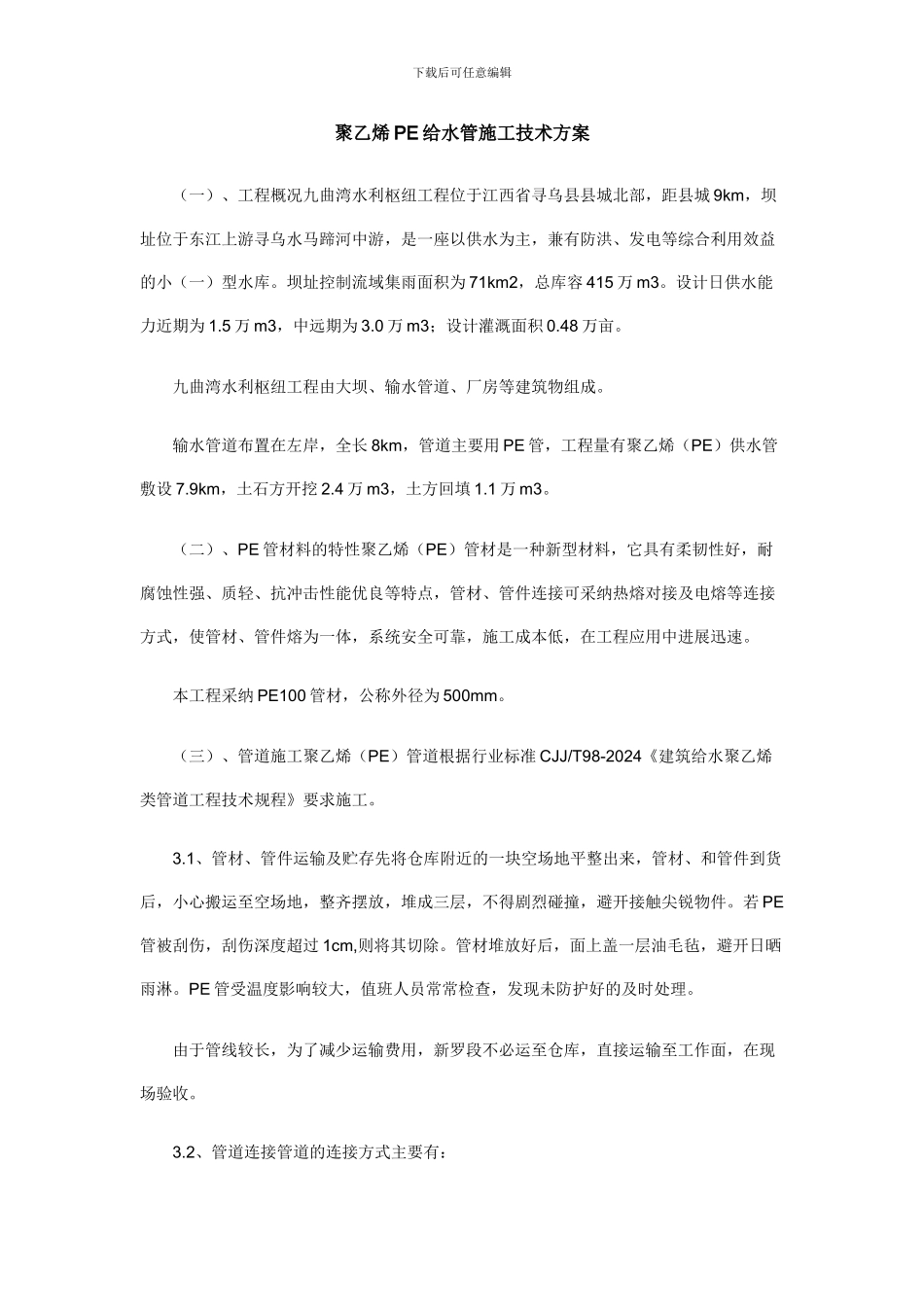

下载后可任意编辑聚乙烯 PE 给水管施工技术方案 （一）、工程概况九曲湾水利枢纽工程位于江西省寻乌县县城北部，距县城 9km，坝址位于东江上游寻乌水马蹄河中游，是一座以供水为主，兼有防洪、发电等综合利用效益的小（一）型水库。坝址控制流域集雨面积为 71km2，总库容 415 万 m3。设计日供水能力近期为 1.5 万 m3，中远期为 3.0 万 m3；设计灌溉面积 0.48 万亩。 九曲湾水利枢纽工程由大坝、输水管道、厂房等建筑物组成。 输水管道布置在左岸，全长 8km，管道主要用 PE 管，工程量有聚乙烯（PE）供水管敷设 7.9km，土石方开挖 2.4 万 m3，土方回填 1.1 万 m3。 （二）、PE 管材料的特性聚乙烯（PE）管材是一种新型材料，它具有柔韧性好，耐腐蚀性强、质轻、抗冲击性能优良等特点，管材、管件连接可采纳热熔对接及电熔等连接方式，使管材、管件熔为一体，系统安全可靠，施工成本低，在工程应用中进展迅速。 本工程采纳 PE100 管材，公称外径为 500mm。 （三）、管道施工聚乙烯（PE）管道根据行业标准 CJJ/T98-2024《建筑给水聚乙烯类管道工程技术规程》要求施工。 3.1、管材、管件运输及贮存先将仓库附近的一块空场地平整出来，管材、和管件到货后，小心搬运至空场地，整齐摆放，堆成三层，不得剧烈碰撞，避开接触尖锐物件。若 PE管被刮伤，刮伤深度超过 1cm,则将其切除。管材堆放好后，面上盖一层油毛毡，避开日晒雨淋。PE 管受温度影响较大，值班人员常常检查，发现未防护好的及时处理。 由于管线较长，为了减少运输费用，新罗段不必运至仓库，直接运输至工作面，在现场验收。 3.2、管道连接管道的连接方式主要有：Pe 管材 www.pepipes.net下载后可任意编辑 1、dn（公称外径）≤63mm 时，采纳热熔承插连接或电熔连接；2、 dn ≥75mm 时，采纳热熔对接或电熔连接；3、与金属管及管路附件的连接，采纳法兰连接或过渡管件连接等方法。 3.2.1、热熔对接 PE 管相互连接本工程选用热熔对接方式。使用该方法连接时，采纳热熔对接焊机，具体步骤如下： ⑴把待接管材置于焊机夹具上并夹紧；⑵将管材待连接端清洁洁净，然后铣削连接面，若连接端不洁净，则易产生漏水现象。 ⑶校直两对接件，使其错位量不大于 2mm；⑷放入加热板；⑸加热完毕，取出加热板；⑹迅速接合两加热面，升压至熔接压力 30Pa 并保压冷却；⑺热熔完成。 热熔焊机操作人员应遵循以下焊接参数。 焊接参数表壁厚（mm）预热...
