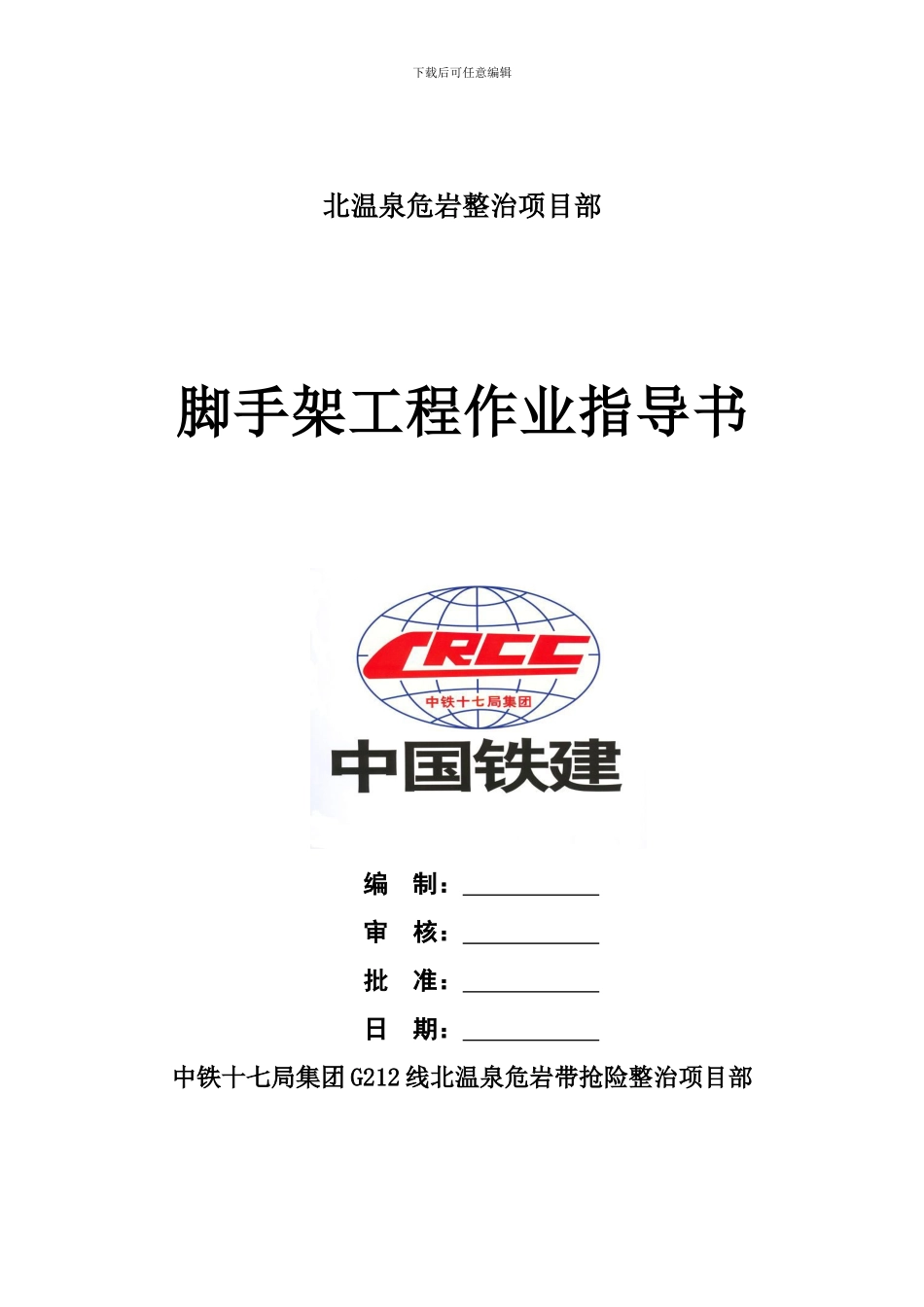

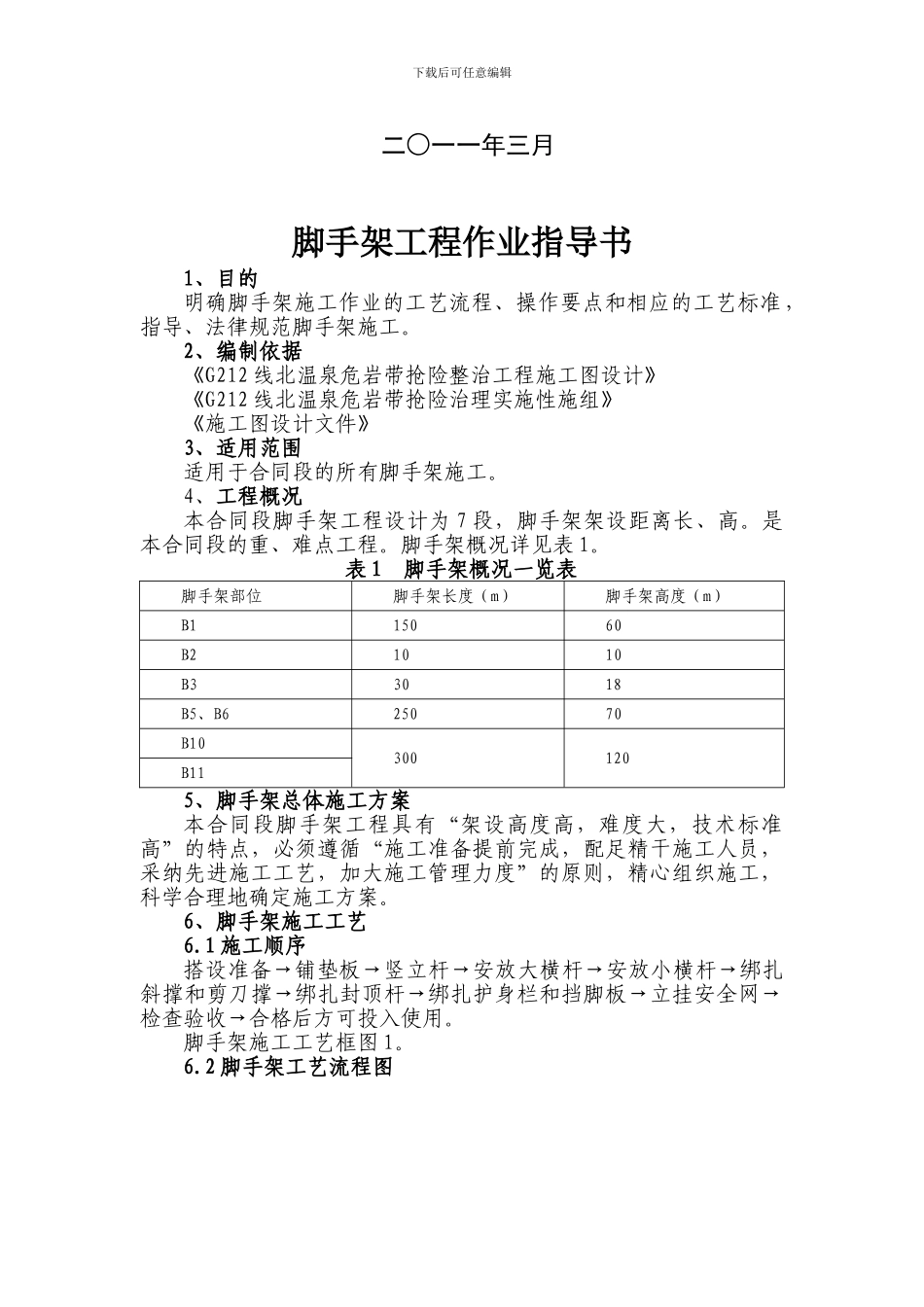

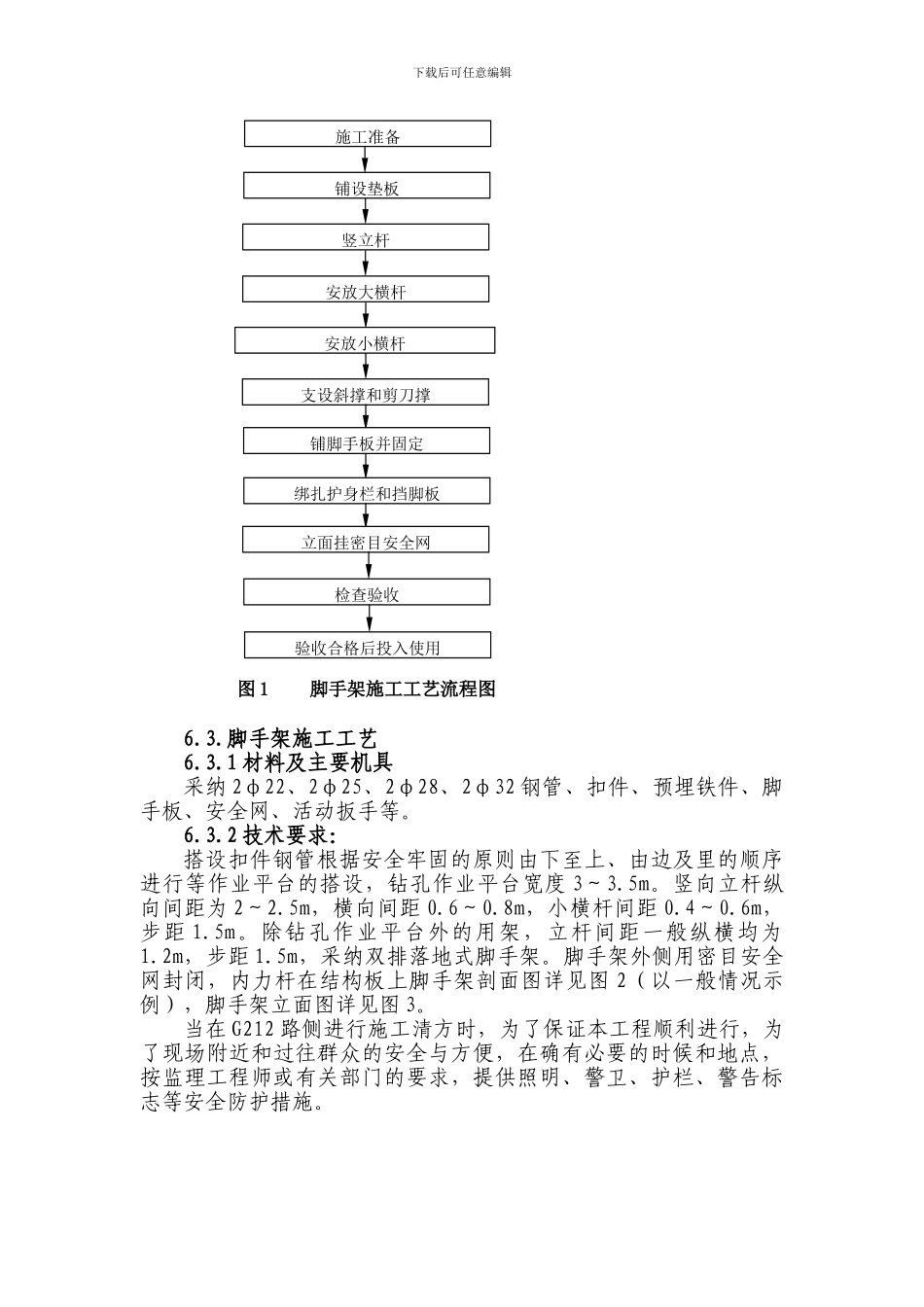

下载后可任意编辑北温泉危岩整治项目部脚手架工程作业指导书编 制： 审 核： 批 准： 日 期： 中铁十七局集团 G212 线北温泉危岩带抢险整治项目部下载后可任意编辑 二○一一年三月脚手架工程作业指导书1、目的明确脚手架施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范脚手架施工。2、编制依据《G212 线北温泉危岩带抢险整治工程施工图设计》《G212 线北温泉危岩带抢险治理实施性施组》《施工图设计文件》3、适用范围适用于合同段的所有脚手架施工。4、工程概况本合同段脚手架工程设计为 7 段，脚手架架设距离长、高。是本合同段的重、难点工程。脚手架概况详见表 1。表 1 脚手架概况一览表 脚手架部位脚手架长度（m）脚手架高度（m）B115060B21010B33018B5、B625070B10300120B115、脚手架总体施工方案本合同段脚手架工程具有“架设高度高，难度大，技术标准高”的特点，必须遵循“施工准备提前完成，配足精干施工人员，采纳先进施工工艺，加大施工管理力度”的原则，精心组织施工，科学合理地确定施工方案。6、脚手架施工工艺6.1 施工顺序搭设准备→铺垫板→竖立杆→安放大横杆→安放小横杆→绑扎斜撑和剪刀撑→绑扎封顶杆→绑扎护身栏和挡脚板→立挂安全网→检查验收→合格后方可投入使用。脚手架施工工艺框图 1。6.2 脚手架工艺流程图下载后可任意编辑6.3.脚手架施工工艺6.3.1 材料及主要机具采纳 2φ22、2φ25、2φ28、2φ32 钢管、扣件、预埋铁件、脚手板、安全网、活动扳手等。6.3.2 技术要求：搭设扣件钢管根据安全牢固的原则由下至上、由边及里的顺序进行等作业平台的搭设，钻孔作业平台宽度 3～3.5m。竖向立杆纵向间距为 2～2.5m，横向间距 0.6～0.8m，小横杆间距 0.4～0.6m，步距 1.5m。除钻孔作业平台外的用架，立杆间距一般纵横均为1.2m，步距 1.5m，采纳双排落地式脚手架。脚手架外侧用密目安全网封闭，内力杆在结构板上脚手架剖面图详见图 2（以一般情况示例），脚手架立面图详见图 3。当在 G212 路侧进行施工清方时，为了保证本工程顺利进行，为了现场附近和过往群众的安全与方便，在确有必要的时候和地点，按监理工程师或有关部门的要求，提供照明、警卫、护栏、警告标志等安全防护措施。铺设垫板竖立杆安放大横杆安放小横杆支设斜撑和剪刀撑铺脚手板并固定绑扎护身栏和挡脚板立面挂密目安全网检查验收施工准备验收合格后投入使用图 1 脚手架施工工艺流程图下载后可任意编辑...
