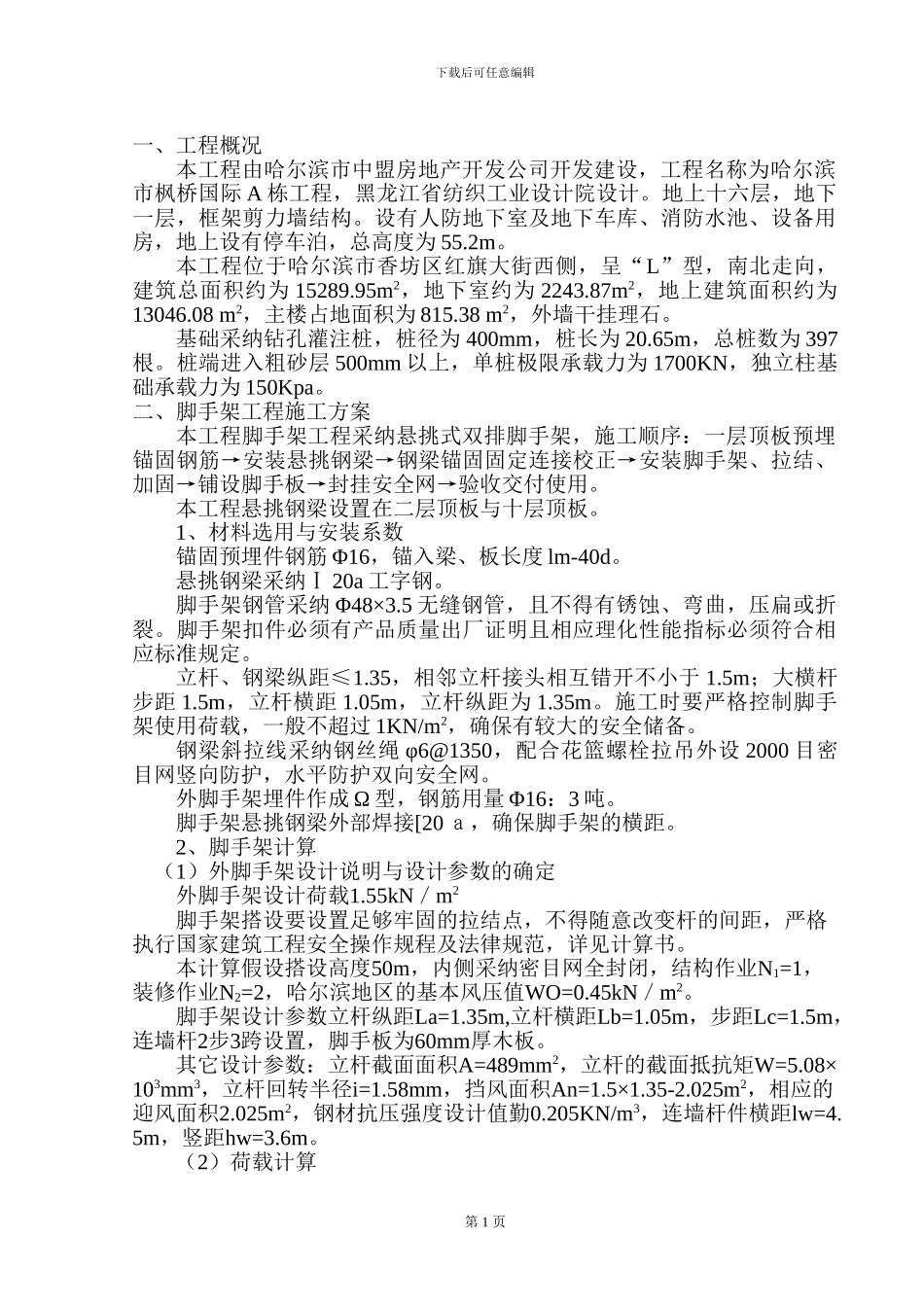

下载后可任意编辑一、工程概况本工程由哈尔滨市中盟房地产开发公司开发建设，工程名称为哈尔滨市枫桥国际 A 栋工程，黑龙江省纺织工业设计院设计。地上十六层，地下一层，框架剪力墙结构。设有人防地下室及地下车库、消防水池、设备用房，地上设有停车泊，总高度为 55.2m。本工程位于哈尔滨市香坊区红旗大街西侧，呈“L”型，南北走向，建筑总面积约为 15289.95m2，地下室约为 2243.87m2，地上建筑面积约为13046.08 m2，主楼占地面积为 815.38 m2，外墙干挂理石。基础采纳钻孔灌注桩，桩径为 400mm，桩长为 20.65m，总桩数为 397根。桩端进入粗砂层 500mm 以上，单桩极限承载力为 1700KN，独立柱基础承载力为 150Kpa。二、脚手架工程施工方案本工程脚手架工程采纳悬挑式双排脚手架，施工顺序：一层顶板预埋锚固钢筋→安装悬挑钢梁→钢梁锚固固定连接校正→安装脚手架、拉结、加固→铺设脚手板→封挂安全网→验收交付使用。本工程悬挑钢梁设置在二层顶板与十层顶板。1、材料选用与安装系数锚固预埋件钢筋 Φ16，锚入梁、板长度 lm-40d。悬挑钢梁采纳Ⅰ 20a 工字钢。脚手架钢管采纳 Φ48×3.5 无缝钢管，且不得有锈蚀、弯曲，压扁或折裂。脚手架扣件必须有产品质量出厂证明且相应理化性能指标必须符合相应标准规定。立杆、钢梁纵距≤1.35，相邻立杆接头相互错开不小于 1.5m；大横杆步距 1.5m，立杆横距 1.05m，立杆纵距为 1.35m。施工时要严格控制脚手架使用荷载，一般不超过 1KN/m2，确保有较大的安全储备。钢梁斜拉线采纳钢丝绳 φ6@1350，配合花篮螺栓拉吊外设 2000 目密目网竖向防护，水平防护双向安全网。外脚手架埋件作成 Ω 型，钢筋用量 Φ16：3 吨。脚手架悬挑钢梁外部焊接[20 ａ，确保脚手架的横距。2、脚手架计算 （1）外脚手架设计说明与设计参数的确定外脚手架设计荷载1.55kN／m2脚手架搭设要设置足够牢固的拉结点，不得随意改变杆的间距，严格执行国家建筑工程安全操作规程及法律规范，详见计算书。本计算假设搭设高度50m，内侧采纳密目网全封闭，结构作业N1=1，装修作业N2=2，哈尔滨地区的基本风压值WO=0.45kN／m2。脚手架设计参数立杆纵距La=1.35m,立杆横距Lb=1.05m，步距Lc=1.5m，连墙杆2步3跨设置，脚手板为60mm厚木板。其它设计参数：立杆截面面积A=489mm2，立杆的截面抵抗矩W=5.08×103mm3，立杆回转半径i=1.58mm，挡风面积An=1.5×1.35-2.025m2，相应的迎风面积2.025m2，钢材抗压强度设计值...
