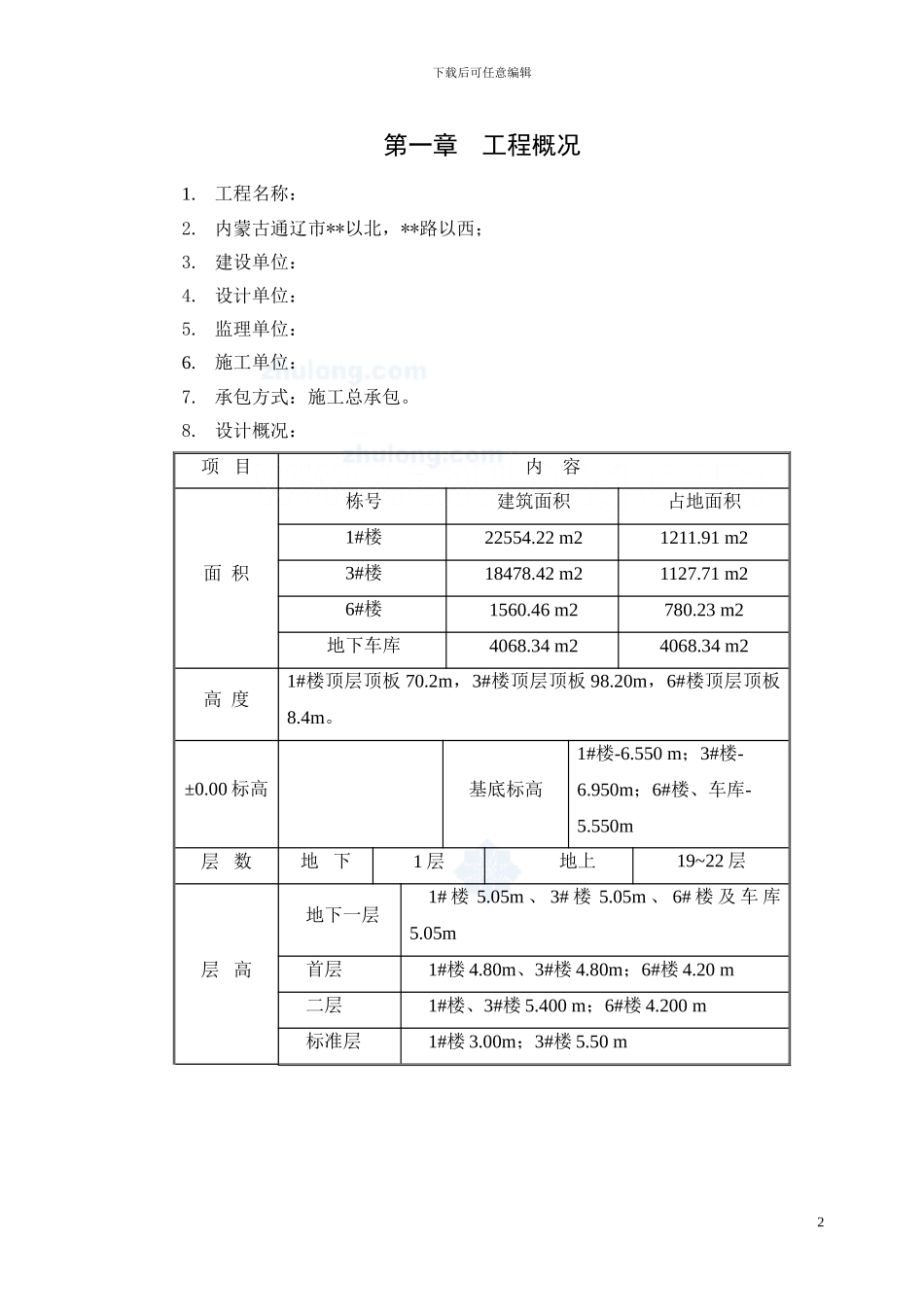

下载后可任意编辑第一章工程概况1.工程名称： 2. 内蒙古通辽市**以北，**路以西；3. 建设单位：4. 设计单位：5. 监理单位：6.施工单位： 7. 承包方式：施工总承包。8. 设计概况：项 目内 容面 积栋号建筑面积占地面积1#楼22554.22 m21211.91 m23#楼18478.42 m21127.71 m26#楼1560.46 m2780.23 m2地下车库4068.34 m24068.34 m2高 度1#楼顶层顶板 70.2m，3#楼顶层顶板 98.20m，6#楼顶层顶板8.4m。±0.00 标高基底标高1#楼-6.550 m；3#楼-6.950m；6#楼、车库-5.550m层 数地 下1 层地上19~22 层层 高地下一层1# 楼 5.05m 、 3# 楼 5.05m 、 6# 楼 及 车 库5.05m首层1#楼 4.80m、3#楼 4.80m；6#楼 4.20 m二层1#楼、3#楼 5.400 m；6#楼 4.200 m标准层1#楼 3.00m；3#楼 5.50 m2下载后可任意编辑第二章编制依据1.工程总承包施工合同；2.**（财宝中心）工程设计图纸；3.财宝中心（**）工程施工组织设计；4.《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)；5.《建筑结构荷载法律规范》(GB 50009-2001)；6.《钢结构设计法律规范》(GB 50017-2024)等法律规范；7.《建筑施工手册》第四版。3下载后可任意编辑第三章脚手架总体设计一、脚手架形式的选择：根据本工程实际情况脚手架的选择本着安全、经济、有用、搭拆方便的原则拟采纳以下施工方案：1. 地下室至二层顶板，采纳落地式双排钢管式脚手架；2. 1＃楼、3＃楼三层楼面至屋顶层采纳工字钢钢悬挑式脚手架。悬挑架设计考虑结构、装修施工使用，根据施工活荷载分布情况，结构施工大于装修施工期，方案以结构用脚手架为设计目标。3. 屋顶部分小型结构采纳落地式双排钢管脚手架。4. 卸料平台设置，1＃楼设置卸料平台 2 个、3＃楼卸料平台一个，位置见附图一。5. 方案共由三个部分组成，普通落地式脚手架、悬挑式脚手架、卸料平台。根据以往施工经验，方案主要对工字钢悬挑式脚手架和槽钢钢式卸料平台作详细编制。二、脚手架在本工程中的应用：脚手架的设计考虑了结构施工以及装饰施工。根据本工程的具体情况，主体结构三层以下采纳普通落地式脚手架。三层以上施工采纳采纳普通悬挑脚手架。整个工程的脚手架在结构施工阶段仅起现场围护作用，不得用来堆放工程材料。装饰施工阶段最多可铺设四层脚手板，不得过多堆放材料，堆放材料荷载不得大于 2kN/m2。4下载后可任意编辑第四章落地式脚手架施工方案本工程地下及地上群房（二层以下）...
