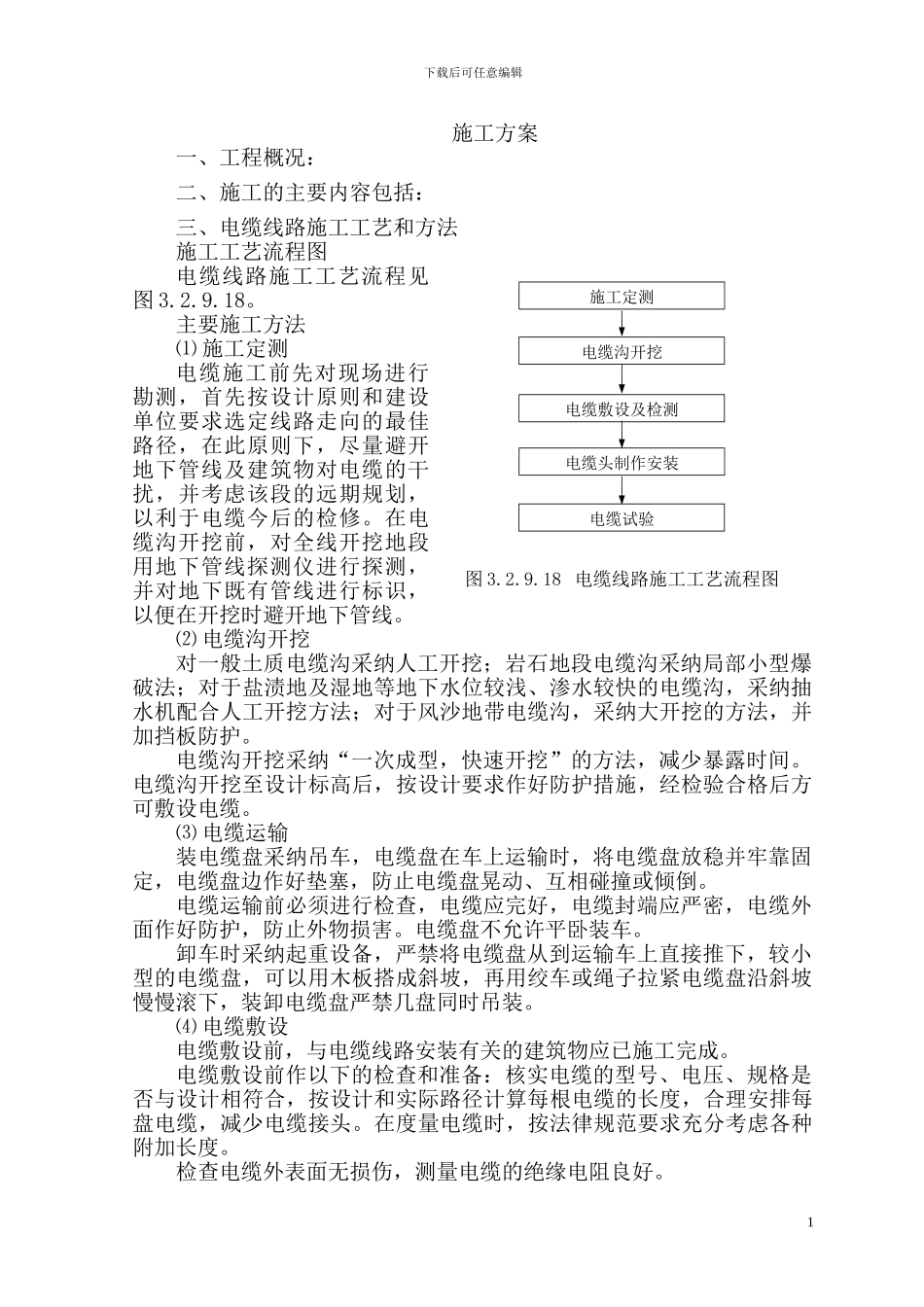

下载后可任意编辑施工方案一、工程概况：二、施工的主要内容包括：三、电缆线路施工工艺和方法施工工艺流程图电缆线路施工工艺流程见图 3.2.9.18。主要施工方法⑴ 施工定测电缆施工前先对现场进行勘测，首先按设计原则和建设单位要求选定线路走向的最佳路径，在此原则下，尽量避开地下管线及建筑物对电缆的干扰，并考虑该段的远期规划，以利于电缆今后的检修。在电缆沟开挖前，对全线开挖地段用地下管线探测仪进行探测，并对地下既有管线进行标识，以便在开挖时避开地下管线。⑵ 电缆沟开挖对一般土质电缆沟采纳人工开挖；岩石地段电缆沟采纳局部小型爆破法；对于盐渍地及湿地等地下水位较浅、渗水较快的电缆沟，采纳抽水机配合人工开挖方法；对于风沙地带电缆沟，采纳大开挖的方法，并加挡板防护。电缆沟开挖采纳“一次成型，快速开挖”的方法，减少暴露时间。电缆沟开挖至设计标高后，按设计要求作好防护措施，经检验合格后方可敷设电缆。⑶ 电缆运输装电缆盘采纳吊车，电缆盘在车上运输时，将电缆盘放稳并牢靠固定，电缆盘边作好垫塞，防止电缆盘晃动、互相碰撞或倾倒。电缆运输前必须进行检查，电缆应完好，电缆封端应严密，电缆外面作好防护，防止外物损害。电缆盘不允许平卧装车。卸车时采纳起重设备，严禁将电缆盘从到运输车上直接推下，较小型的电缆盘，可以用木板搭成斜坡，再用绞车或绳子拉紧电缆盘沿斜坡慢慢滚下，装卸电缆盘严禁几盘同时吊装。⑷ 电缆敷设电缆敷设前，与电缆线路安装有关的建筑物应已施工完成。电缆敷设前作以下的检查和准备：核实电缆的型号、电压、规格是否与设计相符合，按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。在度量电缆时，按法律规范要求充分考虑各种附加长度。检查电缆外表面无损伤，测量电缆的绝缘电阻良好。1图 3.2.9.18 电缆线路施工工艺流程图施工定测电缆沟开挖电缆敷设及检测电缆头制作安装电缆试验下载后可任意编辑电缆敷设时，电缆从电缆盘的上端引出。用机械敷设电缆时，设专人指挥，使前后密切配合，行动一致，防止电缆局部受力过大。机械敷设电缆速度不超过 15km/h，以免侧压力过大损伤电缆，以及拉力过大超过允许强度。在较复杂的路径上敷设电缆时，速度适当放慢。电缆直埋时采纳铺砂盖砖或按设计要求做好防护，回填土轻夯；电缆敷设过硬化路面时采纳穿钢管保护；电缆穿管时，先打磨钢管口，并在管口加衬垫，以免刮破电缆外护套；在电缆线路的径路上有可能...
