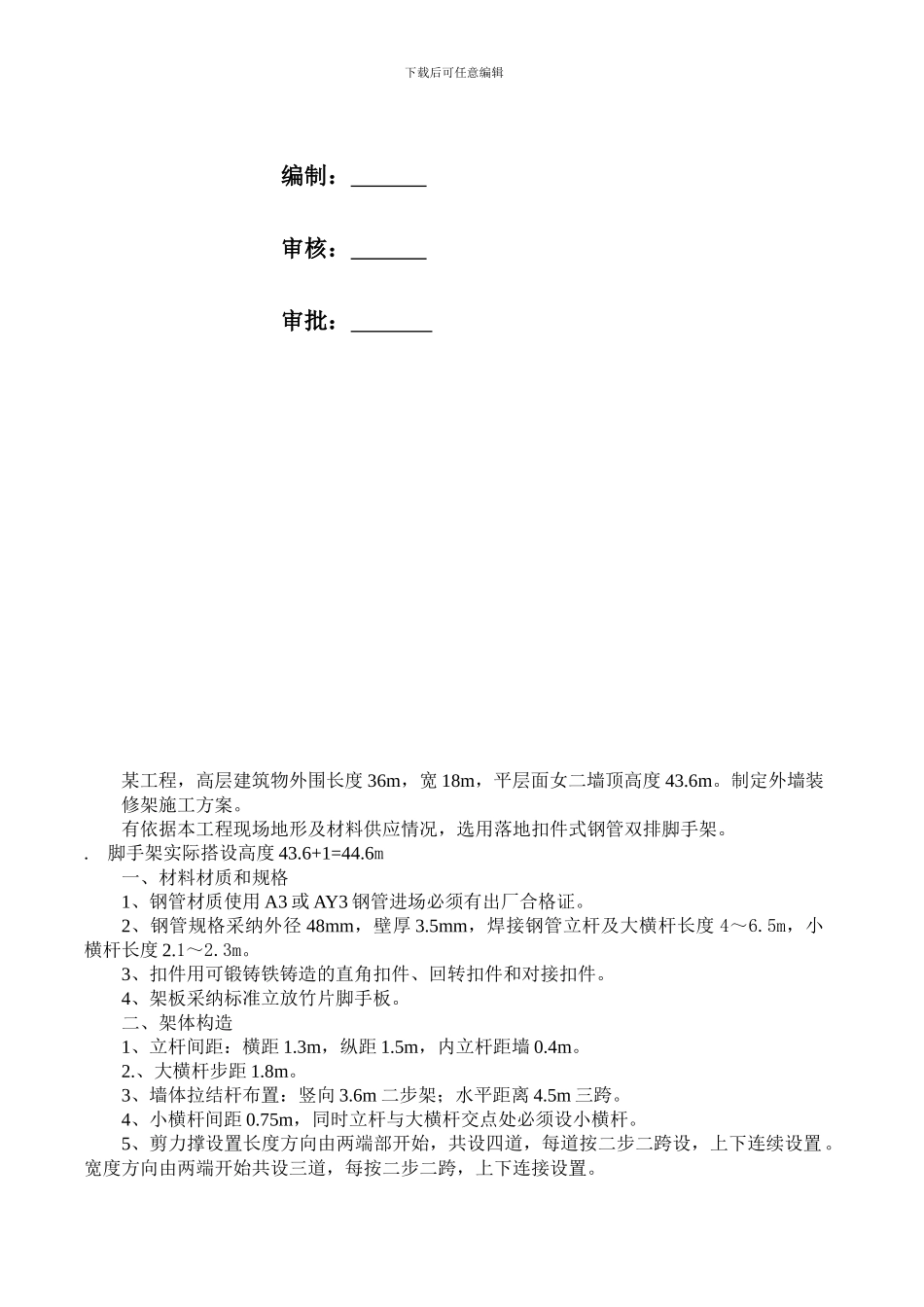

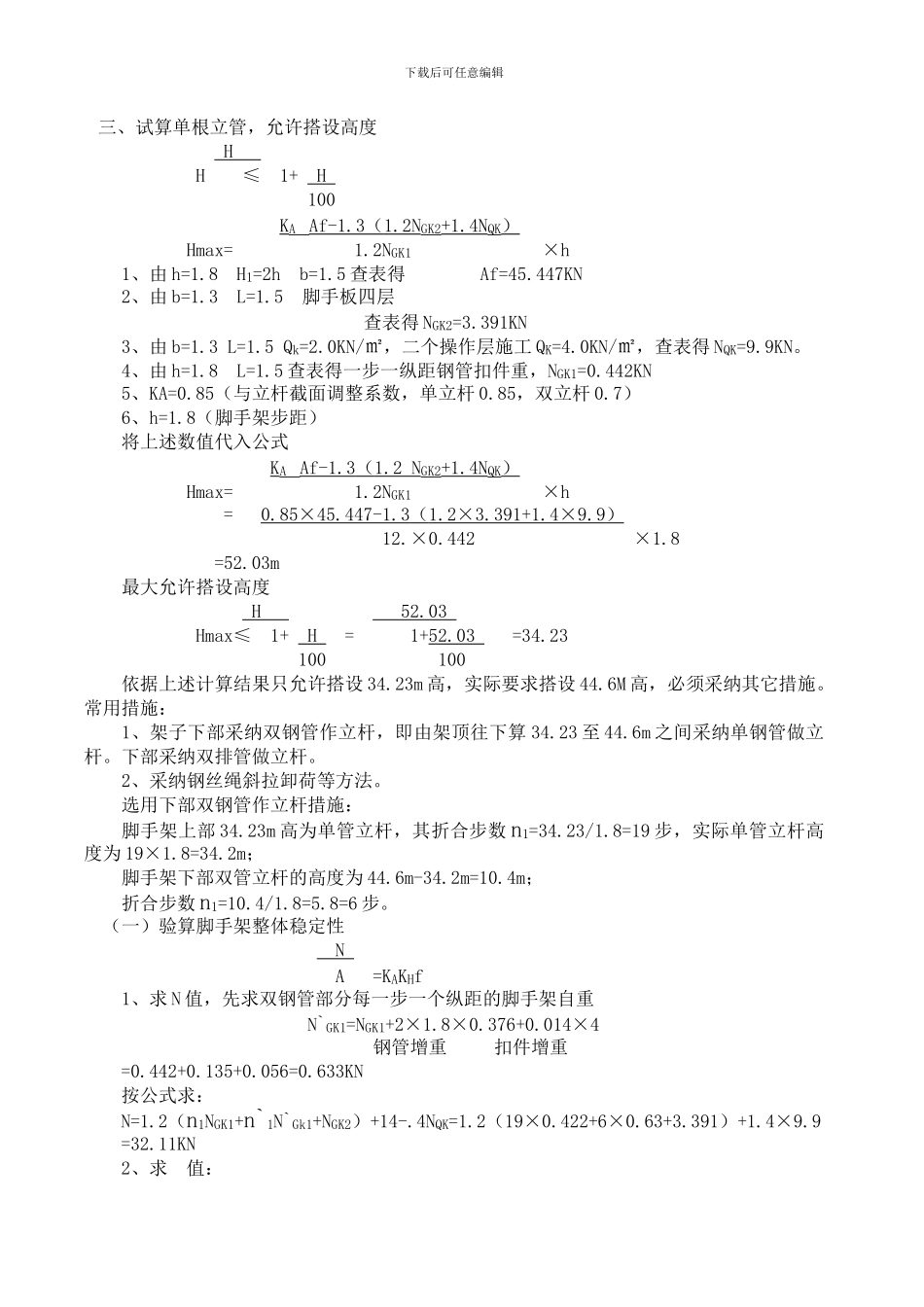

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】落地式脚手架施工组织设计（方案）范例落地式脚手架施工方案下载后可任意编辑编制： 审核： 审批： 某工程，高层建筑物外围长度 36m，宽 18m，平层面女二墙顶高度 43.6m。制定外墙装修架施工方案。有依据本工程现场地形及材料供应情况，选用落地扣件式钢管双排脚手架。. 脚手架实际搭设高度 43.6+1=44.6m一、材料材质和规格1、钢管材质使用 A3 或 AY3 钢管进场必须有出厂合格证。2、钢管规格采纳外径 48mm，壁厚 3.5mm，焊接钢管立杆及大横杆长度 4～6.5m，小横杆长度 2.1～2.3m。3、扣件用可锻铸铁铸造的直角扣件、回转扣件和对接扣件。4、架板采纳标准立放竹片脚手板。二、架体构造1、立杆间距：横距 1.3m，纵距 1.5m，内立杆距墙 0.4m。2.、大横杆步距 1.8m。3、墙体拉结杆布置：竖向 3.6m 二步架；水平距离 4.5m 三跨。4、小横杆间距 0.75m，同时立杆与大横杆交点处必须设小横杆。5、剪力撑设置长度方向由两端部开始，共设四道，每道按二步二跨设，上下连续设置。宽度方向由两端开始共设三道，每按二步二跨，上下连接设置。下载后可任意编辑 三、试算单根立管，允许搭设高度 H H ≤ 1+ H 100 KA Af-1.3 （ 1.2N GK2+1.4NQK）Hmax= 1.2NGK1 ×h 1、由 h=1.8 H1=2h b=1.5 查表得 Af=45.447KN 2、由 b=1.3 L=1.5 脚手板四层 查表得 NGK2=3.391KN 3、由 b=1.3 L=1.5 Qk=2.0KN/㎡，二个操作层施工 QK=4.0KN/㎡，查表得 NQK=9.9KN。 4、由 h=1.8 L=1.5 查表得一步一纵距钢管扣件重，NGK1=0.442KN 5、KA=0.85（与立杆截面调整系数，单立杆 0.85，双立杆 0.7） 6、h=1.8（脚手架步距） 将上述数值代入公式 KA Af-1.3 （ 1.2 N GK2+1.4NQK）Hmax= 1.2NGK1 ×h = 0.85×45.447-1.3 （ 1.2×3.391+1.4×9.9 ） 12.×0.442 ×1.8 =52.03m 最大允许搭设高度 H 52.03 Hmax≤ 1+ H = 1+52.03 =34.23100 100依据上述计算结果只允许搭设 34.23m 高，实际要求搭设 44.6M 高，必须采纳其它措施。常用措施：1、架子下部采纳双钢管作立杆，即由架顶往下算 34.23 至 44.6m 之间采纳单钢管做立杆。下部采纳双排管做立杆。2、采纳钢丝绳斜拉卸荷等方法。选用下部双钢管作立杆措施：脚手架上部 34.23m 高为单管立杆，其折合步数 n1=...
