落地式钢管脚手架卸料平台施工方案VIP免费

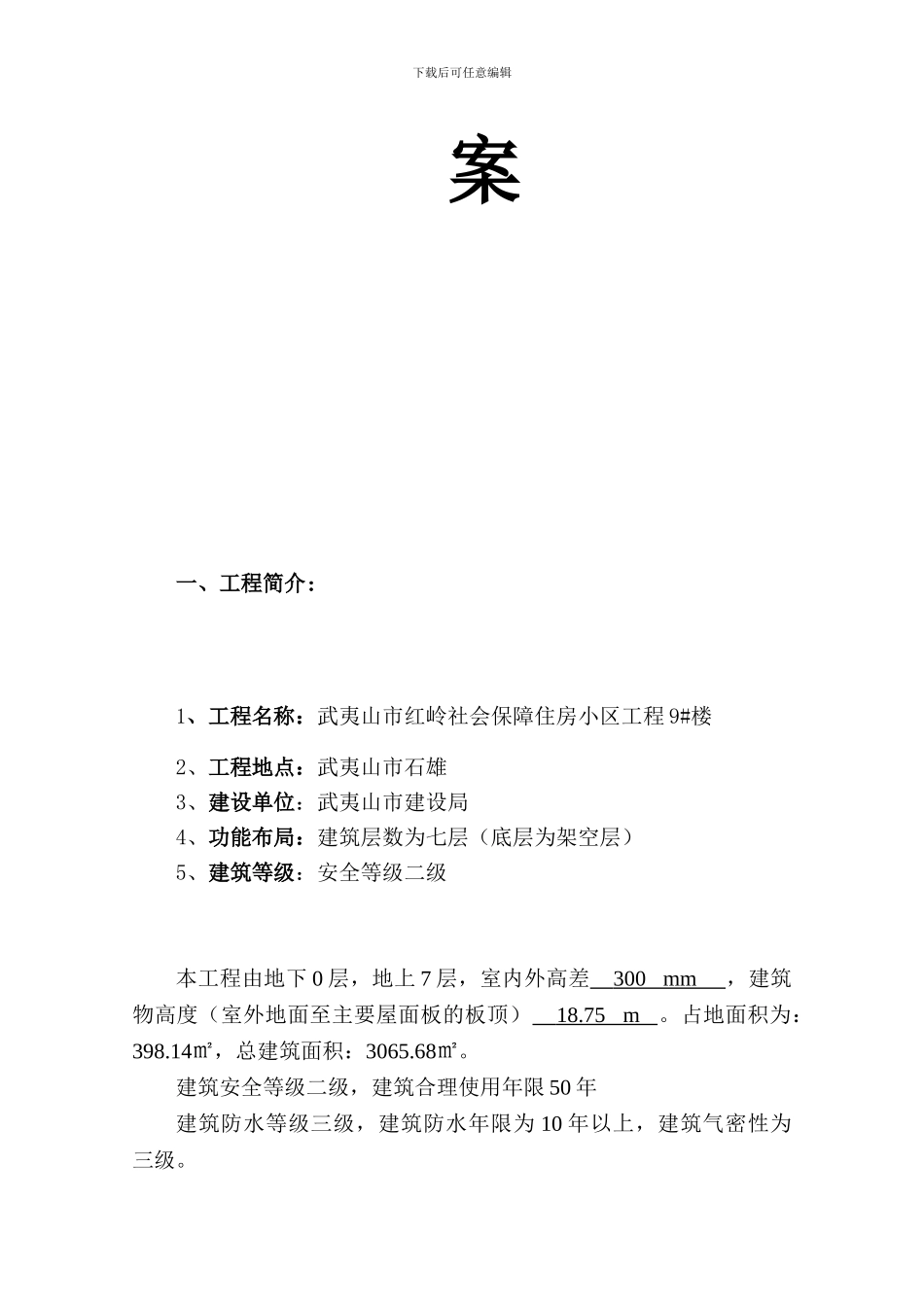

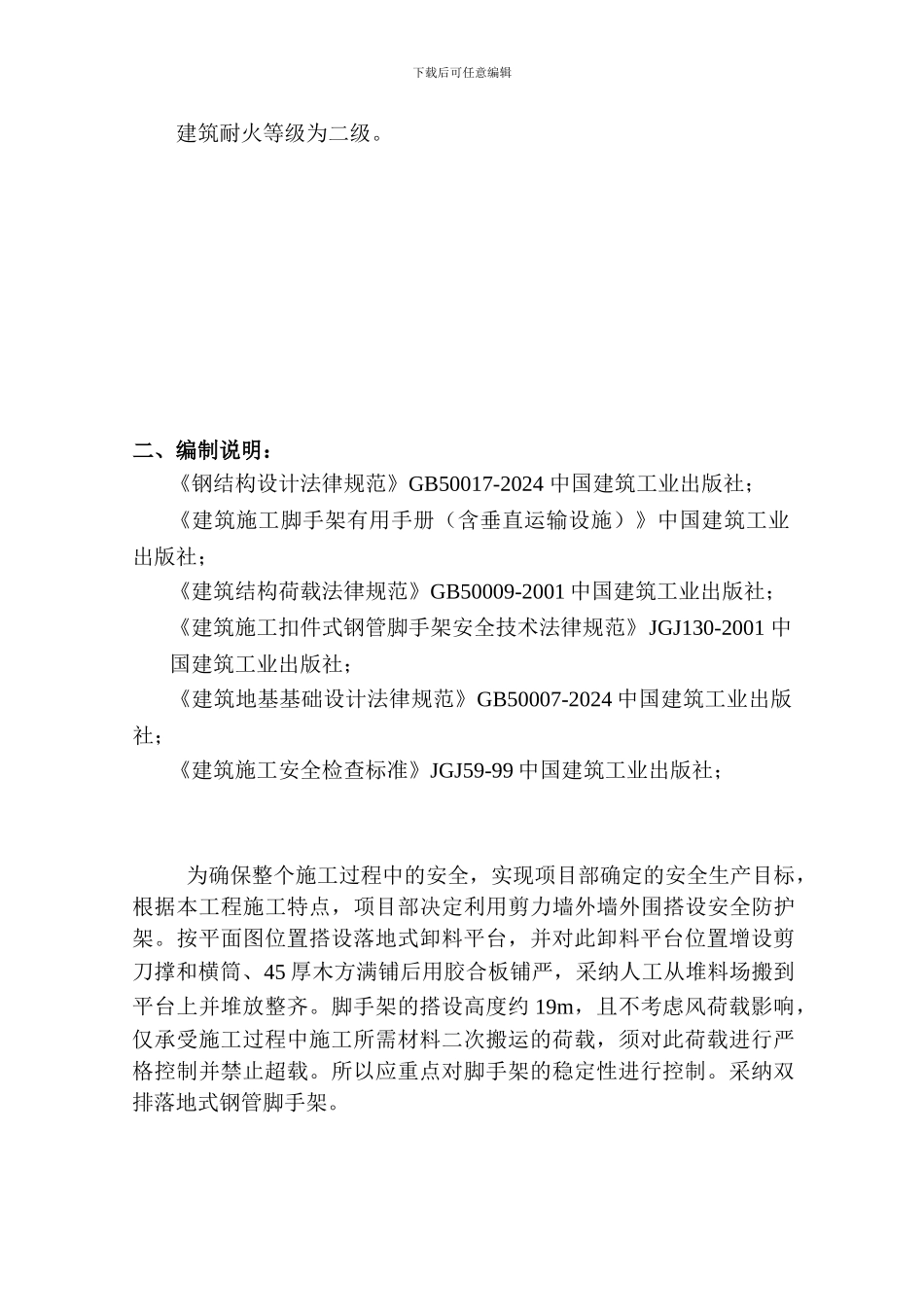

下载后可任意编辑卸料平台专项方下载后可任意编辑案一、工程简介：1、工程名称：武夷山市红岭社会保障住房小区工程 9#楼2、工程地点：武夷山市石雄3、建设单位：武夷山市建设局4、功能布局：建筑层数为七层（底层为架空层）5、建筑等级：安全等级二级本工程由地下 0 层，地上 7 层，室内外高差 300 mm ，建筑物高度（室外地面至主要屋面板的板顶） 18.75 m 。占地面积为：398.14㎡，总建筑面积：3065.68㎡。建筑安全等级二级，建筑合理使用年限 50 年建筑防水等级三级，建筑防水年限为 10 年以上，建筑气密性为三级。下载后可任意编辑建筑耐火等级为二级。二、编制说明：《钢结构设计法律规范》GB50017-2024 中国建筑工业出版社；《建筑施工脚手架有用手册（含垂直运输设施）》中国建筑工业出版社；《建筑结构荷载法律规范》GB50009-2001 中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001 中国建筑工业出版社；《建筑地基基础设计法律规范》GB50007-2024 中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99 中国建筑工业出版社；为确保整个施工过程中的安全，实现项目部确定的安全生产目标，根据本工程施工特点，项目部决定利用剪力墙外墙外围搭设安全防护架。按平面图位置搭设落地式卸料平台，并对此卸料平台位置增设剪刀撑和横筒、45 厚木方满铺后用胶合板铺严，采纳人工从堆料场搬到平台上并堆放整齐。脚手架的搭设高度约 19m，且不考虑风荷载影响，仅承受施工过程中施工所需材料二次搬运的荷载，须对此荷载进行严格控制并禁止超载。所以应重点对脚手架的稳定性进行控制。采纳双排落地式钢管脚手架。下载后可任意编辑一、 施工工艺要求（一）施工准备1.1 构配件1.1.1 钢管1、脚手架钢管采纳 Φ48mm，壁厚 3.5mm；横向水平杆最大长度2200mm，其它杆最大长度 6000mm，且每根钢管最大质量不应大于25kg。2、立杆离剪力墙面距离：内立杆：0.30m Lb=1.2m 外立杆：1.5m 立杆纵向间距：水平距离 2.0m 步距：1.5m脚手架平面位置示意图及脚手架剖面图详附图。3、钢管尺寸和表面质量应符合下列规定:（1)新钢管应有质量合格证、质量检查报告；钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道钢管允许偏差见下表：序号项目允许偏差检查工具1焊接钢管尺寸（mm） 外径 48 壁厚 3.5-0.5游标卡尺2钢管两端面切斜偏差1.7塞尺、拐角尺3钢管外表面锈蚀深度≤...
